Analizor termomecanic TMA 402 F1 /F3 Hyperion

Aanaliza termomecanică

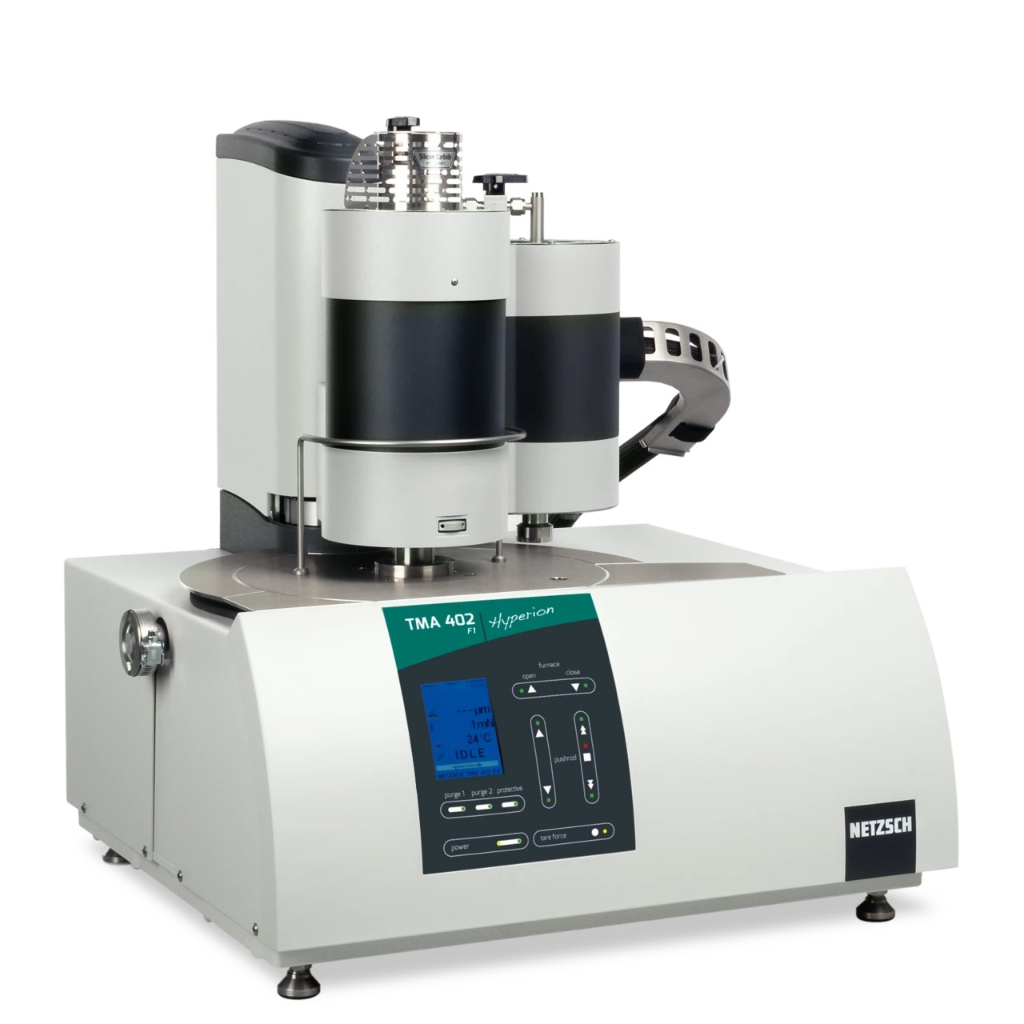

Analizor termomecanic TMA 402 F1 /F3 Hyperion®



Analizor Termomecanic – Dilatometru Vertical



Inima TMA 402 Hyperion® este un traductor de deplasare inductiv de înaltă precizie (LVDT).

Această tehnologie a rezistat testului timpului; este, de asemenea, utilizat pentru dilatometre și permite măsurarea chiar și a celor mai mici modificări de lungime, în intervalul de nanometri (rezoluție digitală de 0,125 nm).





Forța care acţionează asupra probei este generată electromagnetic în TMA 402 Hyperion®. Acest lucru garantează un timp de răspuns rapid pentru experimentele cu o sarcină în schimbare, de ex. testele pe o deformare plastică dependentă de timp și temperatură sub o forță constantă. Când se aplică o forță constantă unui compus de cauciuc, deformația inițială obținută datorită aplicării forței nu este fixă. Deformarea va crește cu timpul comportamentul de fluaj. Un senzor de forță foarte sensibil (rezoluție digitală < 0,01 mN) măsoară continuu forța exercitată prin tija de împingere și o reajustează automat. Acest lucru diferențiază TMA 402 Hyperion® de alte instrumente, care utilizează numai valori prestabilite.

Concept modular cu cuptoare interschimbabile (compatibile cu alte instrumente NETZSCH) pentru extinderea și modernizarea ușoare și rentabile.

Fluxuri de gaz cu până la 4 MFC, controlabile prin software cu schimbare programabilă a atmosferei pentru analiza de ex. comportamentul la oxidare fără acţionarea manuală a supapei.

Control programabil digital al forței sau al deplasării de până la 4 N (numai pentru F1, 3 N pentru F3) cu modificarea forței liniar sau in trepte și modulare continuă a forței pentru determinarea proprietăților vâsco-elastice, cum ar fi relaxarea,  fluajul, efortul unitar (stres)/deformare.





Determinarea proprietăților vâsco-elastice precum relaxarea, fluajul și stresul/deformarea



TMA 402 F3 /F1 Hyperion® oferă acum nu numai să mențină forța constantă și să măsoare modificarea lungimii, ci și să modifice deplasarea și să măsoare forța corespunzătoare. Un exemplu în care aceasta este folosită este testul de stress-relaxare.

Acest test întinde o probă cu o anumită cantitate la o temperatură definită. În timpul testului, deformația se menține constantă și se înregistrează progresia forței. Această forță scade continuu ca urmare a relaxării materialelor.

Datele pot fi reprezentate grafic într-o diagrama efort unitar (stres)-timp. Astfel este posibil să citiți atât comportamentul  (efortul unitar) stres-relaxare și valorile pentru rata și timpul de relaxare.



Masurare pe materiale sensibile dar si pentru solicitari mai mari de pana la 4N

Sistemul de control electronic permite utilizatorilor să seteze valoarea forței în domeniul mN. Acest lucru permite testarea chiar și pe materiale sensibile, cum ar fi fibrele subțiri sau filmele. Pentru geometrii mai mari sau solicitări mai mari se poate aplica o sarcină de forță de până la 4 N folosind modelul premium TMA 402 F1 Hyperion®. Forța exercitată asupra probei poate fi modificată prin intermediul software-ului într-un mod treptat sau liniar. Acest lucru face deosebit de simplă efectuarea unor teste precum fluajul.





Întregul sistem de măsurare TMA 402 F1 /F3 Hyperion® este stabilizat termic prin răcire cu apă. Acest lucru asigură că măsurarea nu va fi influențată de căldura din cuptor sau de fluctuațiile de temperatură din mediul local. Toate îmbinările au un design etanș la vid pentru a permite măsurători într-o atmosferă extrem de pură sau sub vid. Presiuni mai mici de 10-4 mbar pot fi atinse în TMA 402 F1 /F3 Hyperion® cu ajutorul unei pompe turbo moleculare. În combinație cu regulatoarele integrate de debit de masă (MFC) pentru gaze de purjare și de protecție (opțional în TMA 402 F3 Hyperion®), măsurătorile în gaz inert foarte pur sau în atmosfere oxidante pot fi controlate optim.



Lungimea probei (max)

30 mm

Interval de măsurare

± 2,5 mm

Rezoluție excavatie (lungime)

0,125 nm

Gama de forță

0,001 N la ± 4 N în trepte de 0,2 mN

(F3 ± 3N)

Rezolutie excavatie(forță)

< 0,01 mN

Forța modulată

Până la 1 Hz (doar F1)

Presiunea finală a vidului

< 10-4 mbari

Conexiuni de gaz

Gaz protector, 2 gaze de purjare,

un gaz de purjare independent

Interval de temperatură

-150°C până la 1550°C





Software-ul include tot ceea ce este necesar pentru efectuarea măsurătorilor și evaluarea rezultatelor. Navigarea simplă prin meniu și rutinele automate fac software-ul ușor de utilizat, permițând în același timp analize complexe.



Caracteristici specifice TMA:



Diverse posibilități de corecție pentru a lua în considerare comportamentul de expansiune al sistemului însuși, precum și corectarea offset-ului și a lungimii eșantionului

Ajustarea automată a semnului pentru forța și semnalul de deplasare la configurația de măsurare utilizată

Rutine pentru determinarea temperaturilor caracteristice, cum ar fi temperaturile de început, de vârf și finale

Evaluarea tranzițiilor sticlei și a punctelor de înmuiere în conformitate cu DIN

Oprire automată la punctul de înmuiere

Coeficienți de dilatare: Calculul și prezentarea coeficienților de dilatare tehnice și fizice

Evaluare automată a etapelor de sinterizare

Software RCS -sinterizare cu o rată de contracție constantă (opțional)

Măsurători cu forță variabilă: Determinarea proprietăților vâsco-elastice

AutoEvaluation evaluează automat și autonom curbele de măsurare termoanalitice fără a utiliza macrocomenzi predefinite.



Funcția c-DTA®:

Evaluarea semnalului de temperatură pentru efectele exotermice si endotermice.

Termocinetica:

Caracterizarea și optimizarea extinsă a procesului de sinterizare

Software de densitate:

Determinarea modificărilor de volum și densitate până la starea lichidă

Separarea vârfurilor:

Separarea efectelor suprapuse

Identifica:

Identificarea și clasificarea curbelor TMA





Designul modular al TMA 402 Hyperion® îl face unic în rândul concurenței.

Pentru a regla instrumentul pentru intervalele de temperatură respective, tot ce trebuie făcut este să schimbați cuptorul. Acest lucru poate fi făcut de către operator. Dacă utilizați palanul dublu pentru cuptor, trecerea la un al doilea cuptor durează doar câteva momente.

Sisteme de suport pentru mostre adaptate sarcinii



În funcție de întrebarea la îndemână și de geometria probei, operatorul are o varietate de suporturi pentru mostre din care să aleagă. Sunt disponibile dispozitive de reținere pentru măsurători de expansiune, penetrare și tensiune, precum și tije de împingere și suporturi pentru analize în îndoirea în 3 puncte. Accesoriile pentru intervalul de temperatură de până la 1000°C sunt fabricate din silice topită. Pentru intervalul de temperatură înaltă, sunt disponibile soiuri de oxid de aluminiu.



În TMA 402 Hyperion®, termocuplul poate fi schimbat rapid și ușor. Pe lângă tipul K, este disponibil și o varietate de tip S. Electronica sistemului recunoaște automat senzorul instalat.





Cu ajutorul recipientelor speciale pentru mostre, poate fi analizat comportamentul de dilatare a pulberilor, pastelor și lichidelor, precum și metalele până la punctul de topire.

Accesorii pentru experimente privind comportamentul de umflare la imersie sunt de asemenea disponibile.





Pentru a analiza gazele care evoluează la încălzire (EGA), TMA 402 Hyperion® poate fi cuplat la un spectrometru de masă și/sau un spectrometru FT-IR.





Cuptorul de cupru pentru instrumentele TMA 402 Hyperion® poate fi utilizat ca cuptor convențional în intervalul de temperatură de la -150°C la 500°C. Tipul de cuptor a fost conceput special pentru măsurători în atmosfere umede și poate fi cuplat la generatorul de umiditate printr-un adaptor special de admisie. În acest caz, gazul umidificat ajunge la eșantion de sus, iar o conductă specială de gaz împiedică eficient gazul protector să subțieze concentrația de apă în mod nedorit. Funcționarea în atmosferă umedă este posibilă în intervalul de temperatură de la 0°C la 100°C.
