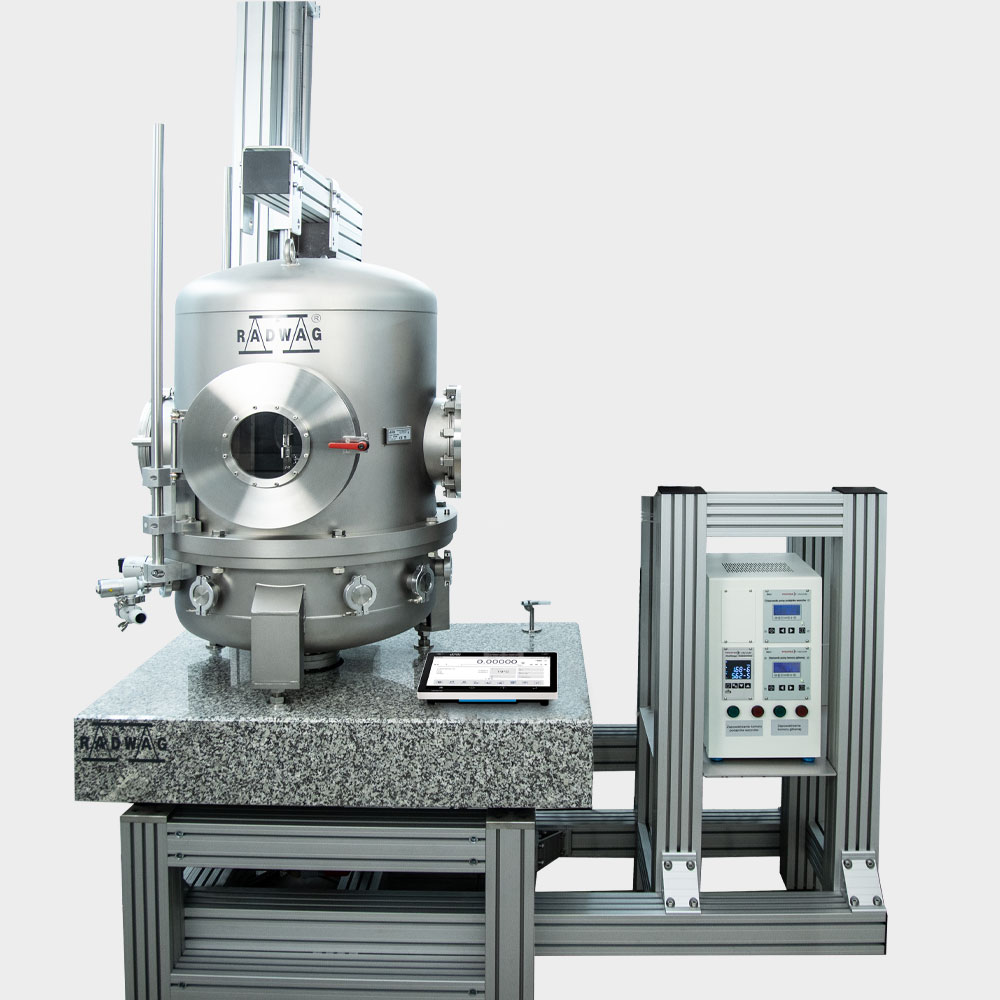

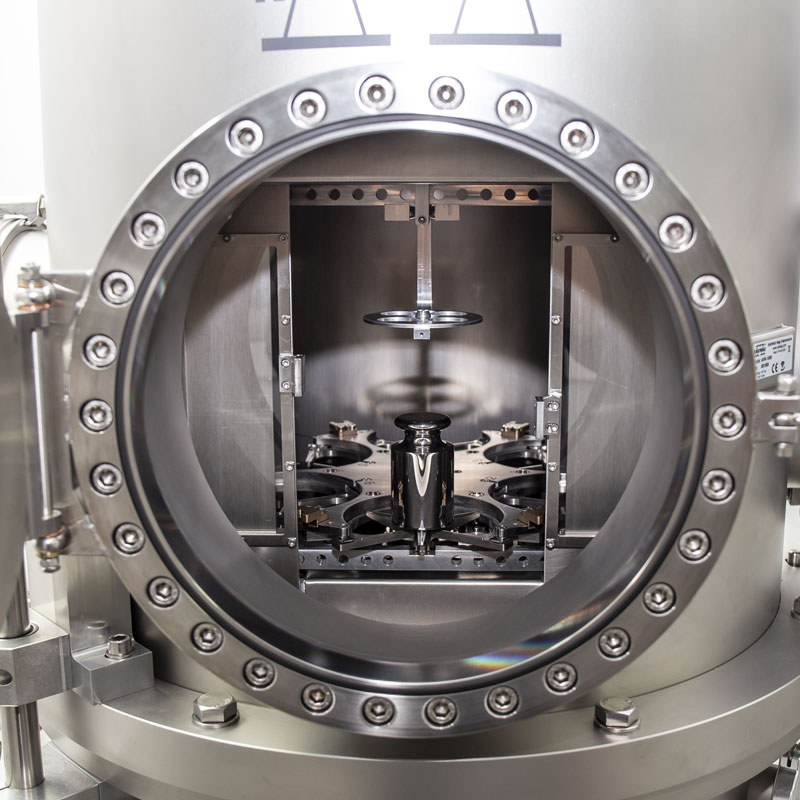

Comparatorul de masă cu vid automat AVK-1000.5Y este destinat institutelor metrologice naționale care transferă și mențin standardul național de masă de referință de 1 kg. Comparatorul este destinat cântăririi standardelor de masă și sferelor de silicon cu diametrul de 100 mm. Acesta permite compararea a până la 6 prototipuri cu o masă maximă de 1 kg. Repetabilitatea procesului este de 0,3 µg și lizibilitatea de d = 0,1 µg. O cameră de vid special concepută permite efectuarea măsurătorilor într-un vid de capacitate 10-6 mbar sau într-o atmosferă care conține gaze nobile. AVK-1000 este echipat cu un platou de cântărire suspendat care elimină erorile de excentricitate. Versiunea standard a comparatorului de masă dispune de un termo-higro-barometru pentru testarea condițiilor ambientale cu mare precizie: presiune de 0,001 hPa, umiditate de 0,01% și temperatură de 0,001 °C. Comparatorul este, de asemenea, echipat cu un manometru de vid de înaltă calitate.

Comparatorul de masă cu vid AVK-1000 poate fi echipat cu sistemul LOAD LOCK pentru transportul standardelor de masă. Sistemul permite schimbarea sau adăugarea artefactelor fără a schimba atmosfera din interiorul camerei principale. Cu utilizarea unei camere speciale pentru schimbarea standardelor de masă, întregul proces este cu 90% mai scurt. În timpul înlocuirii standardelor de masă efectuate fără utilizarea sistemului LOAD LOCK, aerul intră în camera principală a comparatorului de masă. După fiecare deschidere a camerei, este necesar să se pompeze aerul pentru a obține valoarea de vid necesară. Comparatorul de masă cu vid are nevoie de aproximativ 48 de ore pentru a obține un vid care să asigure repetabilitatea măsurătorii. Sistemul LOAD LOCK este echipat cu un sistem de pompe de înaltă eficiență, timpul de pompare a aerului pentru a permite deschiderea valvei camerei principale este semnificativ redus. Stabilizarea camerei principale după înlocuirea/adăugarea standardului de masă și închiderea valvei care conectează camera principală și sistemul LOAD LOCK durează 5 ore. Manometrele de vid de înaltă calitate permit monitorizarea și compararea valorii vidului pentru a determina momentul în care deschiderea din nou a valvei și înlocuirea standardului de masă este posibilă. Un vizor special conceput permite monitorizarea procesului. Sistemul LOAD LOCK permite schimbarea obiectelor cu dimensiuni adaptate comparatorului de masă AVK-1000: standarde de masă cilindrice cu diametrul de 22-95 mm și sfere de silicon cu diametrul de 40-100 mm. Completarea comparatorului de masă cu vid AVK-1000 cu sistemul LOAD LOCK îmbunătățește semnificativ performanța comparării.
