Extensometrul videoXtens HP ridică ștacheta la un nou nivel de precizie și reproductibilitate.

În domenii în care normele impun o exactitate extrem de ridicată, videoXtens HP este soluția prefectă, și datorită faptului că influența operatorului este practic eliminată și sunt asigurate astfel rezultate măsurate reproductibile.

videoXtens HP este un sistem de măsurare fără contact, de înaltă rezoluție, destinat unor teste cu cerințe de precizie foarte ridicate. În dezvoltarea sa, accentul a fost pus pe următoarele aplicații:

Domeniul materialelor plastice

• Teste mase plastice conform ISO 527-1 sau ASTM D 638

Îndeplinirea cerințelor înalte de calibrare pentru determinarea valorii modulului de elasticitate conform ISO 527-1, Anexa C, inclusiv măsurarea exactă a modului de elasticitate la tracțiune (vezi prezentarea de la pagina următoare)

Domeniul materialelor compozite

• Teste de tracțiune la fascicule de fibre sau laminate din materiale compozite , de ex. conform ISO 4 /-5, ASTM D 3039, ASTM D 4018
• Teste de forfecare în planul straturilor (metoda ±45° )
• Teste posibile până la rupere, fără pericol de deteriorare a extensometrului, chiar și la epruvete cu rupere casantă



Înaltă precizie și rezoluție de măsurare

• Satisfacere cerințe de calibrare pentru valori modul de elasticitate la tracțiune conform ISO 527-1, Anexa C
• Clasa de precizie B1 conform ASTM E83 de la o distanță între marcajele de măsurare de 15 mm
• Clasa de precizie 0,5 conform EN ISO 9513: extensometrele ZwickRoell depășesc cerințele normelor și sunt calibrate pe tot domeniul de măsu- rare, conform ISO 9513, în clasa de precizie 0,5 .
• Teste de înaltă precizie împreună cu o cameră de temperare Zwick, incl. pentru determinarea modului de elasticitate la tracțiune conform ISO 527-1

Având în vedere că sistemul măsoară fără contact deformația unei epruvete, al nu are astfel nici o influență asupra valorilor caracteristice determinate ale materialului acesteia. Suplimentar, influența operatorului este redusă la minim, lucru prin care sunt asigurate rezultate reproductibile.

Gamă cuprinzătoare de funcții

• Detectare automată marcaje de măsurare și achiziție lungime inițială de măsurare L0.
• Sincronizare exactă a tuturor canalelor de măsurare.
• Minimizare efecte mediu ambiant (de ex. curenți de aer, iluminare variabilă, etc.) prin tunel gofrat flexibil
• Iluminare omogenă optimă cu LED-uri a epruvetei
• Este posibilă efectuarea de teste reglate prin viteza de deformare a eprvetei
• Epruvete cu o suprafață structurată pot fi măsurate fără a fi necesare marcaje suplimentare pe aceasta
• Intregul decurs al măsurării poate fi urmărit live pe monitorul PC
• Video Capturing: înregistrare video, sincronizată cu curba de măsurare, pentru vizionare ulterioară
• Sistem lipsit de uzură și de necesar de mentenanță

Câmp vizual larg prin tehnologie inovativă

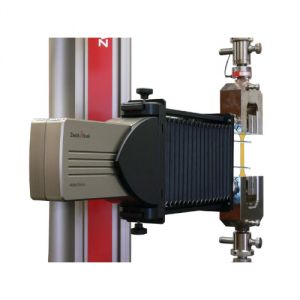

Extensometrul videoXtens HP include două camere de luat vederi cu înaltă rezoluție. Câmpurile vizuale parțial suprapuse ale acestora sunt însumate prin tehnologia Zwick Roell Array într-unul singur mai larg. Marcaje care ies din campul vizual al uneia din camere sunt transferate automat în câmpul vizual al celeilalte camere. Astfel este disponibil în câmp vizual total mai mare, cu înaltă rezoluție.

Tunelul flexibil poat fi extins sau comprimat individual. El crează condițiile pentru un semnal măsurat neper- turbat, prin reducerea influențelor mediului ambiant.



Precizie maximă de determinare a modului de elasticitate la tracțiune la materiale plastice numai conform ISO 527-1

Standardul ISO 527 cere inițial clasa de precizie 1 conf. ISO 9513 pentru extensometru. Aceasta este satisfăcută la atingerea unei abateri relative a valorii afișate de ±1% sau a uneia absolute de ±3 μm, în funcție de care valoare este mai mare.



Pentru îndeplinirea ISO 527-1 inclusiv determinarea modulului de elasticitate de tracțiune sunt valabile cerințe considerabil mai înalte, care sunt însă satisfăcute complet de către extensometrul videoXtens 2-120 HP: modulul de elasticitate este determinat la întinderi de 0,05% și 0,25% din lungimea de măsurare inițială.

Conform normei, modificarea lungimii măsurate trebuie să fie măsurată cu o precizie de 1%.

Exemplu: la o lungime inițială de măsurare de 50 mm, întinderea este măsurată la 0,05% = 25 μm și la 0,25% = 125 μm. Modificarea lungimii de 125 μm –25 μm = 100 μm trebuie măsurată cu o precizie de 1% = 1 μm . Această cerință este îndeplinită de videoXtens 2-120HP, inclusiv într-o cameră de temperare ZwickRoell.

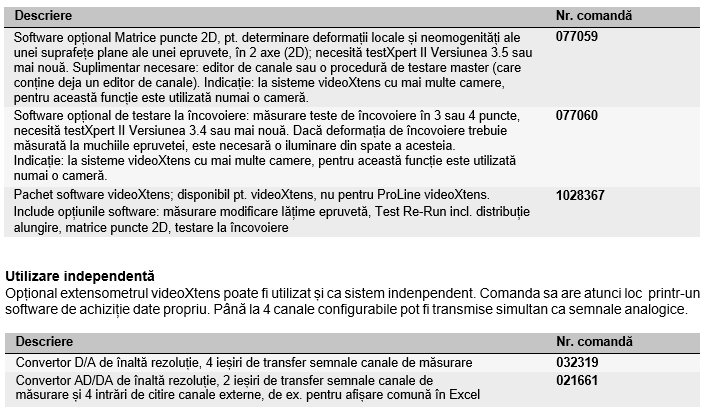

Accesorii necesare

Pachet de bază videoXtens (1x necesar)

Pentru urmărirea în direct a imaginii preluate de extensometrul videoXtens paralel cu fereastra de operare a software-ului de testare testXpert II / III, se recomandă utilizarea unui monitor suplimentar.

Set montaj (1x erforderlich)

Montarea are loc prin prindere de traversă. Astfel extensometrul videoXtens este deplasat cu 1/2 din viteza traversei, testul detaliat este menținut automat focalizat iar întregul domeniu de măsurare este utilizat optim.
