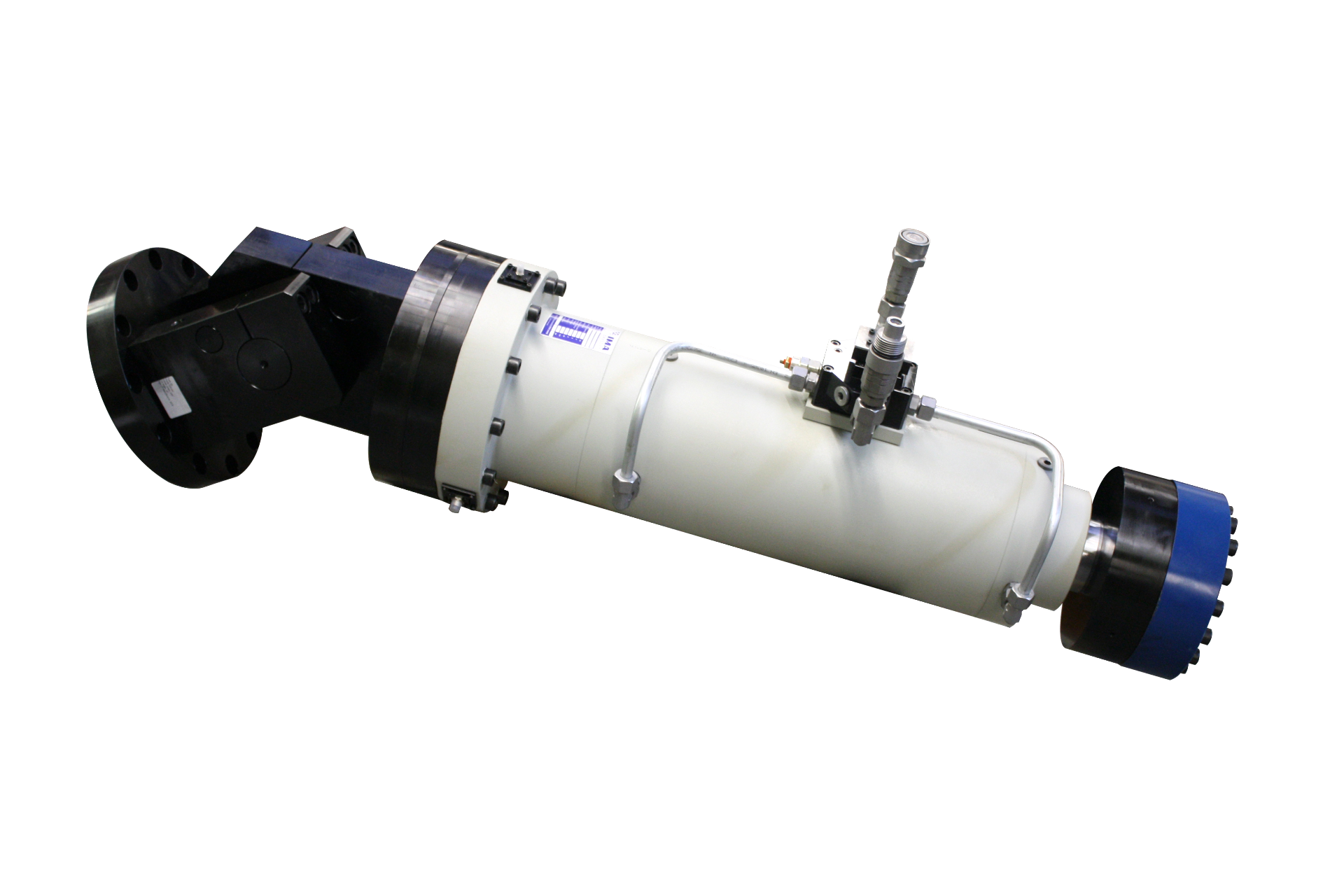

Cilindru individual de încercare EPZ-D 100

Cilindru individual de încercare EPZ-D 100

Utilizare pentru încercarea statică și dinamică a materialelor și componentelor, ca cilindru individual de încercare sau în combinație cu un cadru de încercare sau un portal de încercare, în funcție de aplicație. Deosebit de potrivit pentru încercări până la o frecvență de 5 Hz.

Caracteristici

• cilindru cu dublă acțiune
• frecare redusă, pentru rezultate de încercare complet reproductibile
• construcție compactă – greutate redusă
• sistem de măsurare a poziției, inductiv sau magnetostrictiv, integrat și protejat, pentru precizie și control ridicat al poziționării
• configurație modulară, cu design adaptat al componentelor și opțiunilor suplimentare
• compatibil cu celulele de sarcină și servovalvele standard (5-340 l/min)
• dimensiune de conectare standard, pentru utilizare în cadre de încercare existente

Descriere

• cilindru cu dublă acțiune
• tijă de piston rectificată de precizie și cromată dur
• capătul tijei de piston cu cerc de găuri, știft de centrare și filet interior
• corp de cilindru în execuție honuită
• ghidarea pistoanelor se realizează cu benzi de ghidare și garnituri cu frecare redusă
• cilindrii de încercare sunt livrați după un proces de clătire și testare funcțională

Opțiuni de fixare

• execuție cu flanșă superioară
• execuție cu flanșă inferioară, cu rigiditate ridicată
• lagăre sferice simple

Date

• sarcină de încercare: 100 kN
• lungimi de cursă standard: 50 / 100 / 250 / 400 mm
• presiune de sistem 210 sau 280 bar
• dimensiuni speciale / cilindri speciali configurați la cererea clientului, la cerere

Bloc de conectare

• bloc de valve pentru servovalve standard (5-340 l/min), în funcție de performanța de încercare necesară, acumulare de presiune și conectare la liniile hidraulice
• model standard de găuri, pentru a facilita interschimbabilitatea între cilindri cu aceeași cursă
• placă de clătire pentru combinarea racordului de ulei sub presiune și de retur
  Plăci adaptoare pentru tipul respectiv de servovalvă
• 1 acumulator de ulei sub presiune și de retur, pentru atenuarea șocurilor de presiune

Opțiuni / Accesorii

• celulă de sarcină
• servovalvă
• agregat hidraulic
• plăci de compresiune
• lagăre sferice simple
• articulații sferice
• stație de distribuție
• set de furtunuri hidraulice
• cuplaje rapide
• piese adaptoare pentru montaj în cadre de încercare existente
