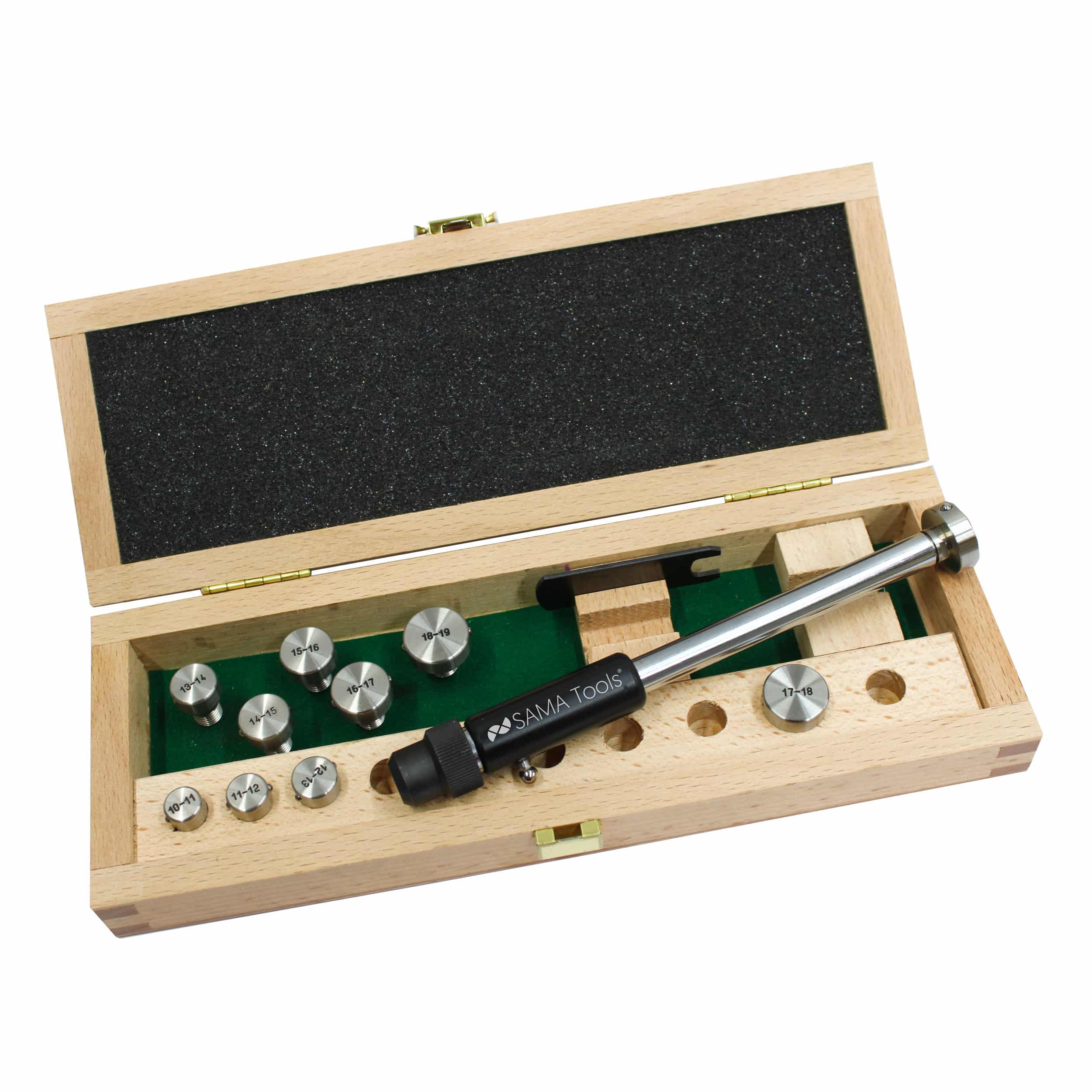

Comparator de alezaj cu cadran cu gaură mică

Comparator de alezaj cu cadran cu gaură mică

Acest indicator de alezaj cu cadran cu gaură mică este un instrument conceput pentru verificare diametrele interne pe alezaje mici, unde un indicator de alezaj cu cadran tradițional este adesea prea voluminos sau mai puțin potrivit pentru geometria măsurată. Este o soluție deosebit de utilă la inspectarea găurilor mici și a diametrelor interne înguste datorită unei configurații compacte dezvoltate special pentru funcționarea în spații restrânse.

Această serie este furnizată fără cadran, permițând utilizatorului să configureze instrumentul în funcție de aplicația necesară. În funcție de cerințele de inspecție, acesta poate fi echipat cu indicatoare analogice sau digitale, în oricare Rezoluție de 0,01 mm sau 0,001 mm, făcând posibilă construirea unui sistem de măsurare în concordanță cu nivelul de precizie cerut și cu instrumentele deja disponibile în atelier.

Una dintre cele mai interesante caracteristici ale acestui diametru cu cadran este prezența capete de măsurare interschimbabile, fiecare echipat cu contacte sferice. Această configurație face instrumentul deosebit de potrivit pentru gauri mici, deoarece contactul sferic îmbunătățește poziționarea în interiorul alezajului, în timp ce posibilitatea de înlocuire a capetelor de măsurare permite adaptarea intervalului de diametru la intervalul de măsurare necesar. Acest lucru face instrumentul mai versatil și mai potrivit pentru diferite cerințe de inspecție în domeniul său de funcționare.

O altă caracteristică importantă este mecanism manual de retragere, conceput pentru a simplifica introducerea în gaură. În practică, operatorul poate retrage sistemul de contact în timpul introducerii, facilitând accesul la diametre interne mici și reducând dificultatea măsurătorilor pe alezajele deosebit de inaccesibile. Acesta reprezintă un avantaj operațional real atât în utilizarea practică, cât și în îmbunătățirea manipulării măsurătorilor.

Principiul de funcționare rămâne cel al a alezajul cu cadran intern comparativ. După setarea instrumentului față de o referință cunoscută, acesta este introdus în orificiu și oscilat până când este identificat punctul de inversare al comparatorului. În acel moment, se citește abaterea de la valoarea de referință prestabilită. Această metodă permite nu numai inspecția diametrului interior, ci și verificarea posibilelor diferențe între măsurătorile efectuate în diferite orientări.

Seria este disponibilă cu oricare contacte din oțel călit sau contacte de carbură, permițând o mai bună adaptare la tipul de aplicație și frecvența de inspecție. Versiunea cu carbură este deosebit de avantajoasă acolo unde este necesară o rezistență sporită la uzură în timpul controalelor repetitive.

Din punct de vedere operațional, acest indicator de alezaj cu cadran cu gaură mică este destinat atelierelor de mașini, sălilor de scule și departamentelor de control al calității care trebuie să inspecteze diametrele interne reduse folosind un instrument dedicat, mai potrivit decât un diametru standard pentru aplicații cu diametru mic. Este o soluție excelentă ori de câte ori este nevoie de acces mai ușor, configurație flexibilă și inspecție fiabilă pe diametre interne mici.

Aplicații

• Măsurarea diametrelor interne pe găuri mici
• Verificarea orificiilor interne mici
• Măsurătorile interne în zone cu acces restricționat
• Inspecție dimensională în ateliere
• Utilizare în producție și controlul calității

Întrebări frecvente – Comparator de alezaj cu cadran cu orificii mici

Ce este un indicator de gaură cu cadran mic?
Este un instrument de măsurare comparativ pentru diametre interne reduse, conceput special pentru inspectarea găurilor mici și găurilor interne înguste, cu o configurație mai compactă decât un diametru standard cu cadran.

Pentru ce se folosește un indicator de gaură cu cadran mic?
Este utilizat pentru inspectarea diametrelor interne pe găuri mici, mai ales acolo unde spațiile restrânse necesită un instrument dedicat mai compact.

De ce este acest indicator cu cadran potrivit pentru diametre mici?
Deoarece combină o structură compactă pentru spații restrânse, capete de măsurare interschimbabile cu contacte sferice și un mecanism manual de retragere care facilitează introducerea în orificiu.

Care este avantajul capetelor de măsurare interschimbabile?
Acestea permit adaptarea configurației instrumentului la intervalul de măsurare necesar, făcând diametrul cu cadran mai versatil pentru inspectarea alezajelor mici.

Care este scopul mecanismului manual de retragere?
Simplifică introducerea instrumentului în orificiu, facilitând măsurătorile în diametre interne foarte mici.

Acest cadran alezajului este furnizat cu un comparator?
Nu, această serie este furnizată fără cadran, permițând utilizatorului să aleagă cel mai potrivit indicator în funcție de aplicație.

Ce indicatoare pot fi montate?
Pot fi utilizați indicatori analogici sau digitali, fie la rezoluție de 0,01 mm, fie de 0,001 mm, în funcție de nivelul de precizie necesar.

Cum funcționează un indicator de alezaj cu cadran mic?
Instrumentul este fixat pe o referință cunoscută, introdus în orificiu și oscilat până când este găsit punctul de inversare al comparatorului. Se citește apoi abaterea de la referința prestabilită.

Ce intervale de măsurare sunt disponibile?
Seria este disponibilă în intervalele 5-10 mm și 10-20 mm.

Ce adâncime de măsurare este disponibilă?
Adâncimea de măsurare este de 70 mm.

Este disponibil atât cu contacte din oțel, cât și cu carbură?
Da, seria este disponibilă în ambele versiuni pentru a se potrivi mai bine tipului de aplicație.

Care este diferența dintre contactele din oțel și contactele din carbură?
Contactele din oțel sunt potrivite pentru uz general, în timp ce contactele din carbură sunt deosebit de avantajoase acolo unde este necesară o rezistență mai mare la uzură în timpul inspecțiilor repetitive.

Cui este destinat acest diametru cu cadran?
Este destinat atelierelor de mașini, sălilor de scule și departamentelor de control al calității care trebuie să inspecteze diametre mici interne folosind un instrument dedicat și configurabil.

Specificații tehnice
