Încercări la penetrare folii și filme conform ISO EN 14477 ASTM F1306, ASTM D5748





Rezistența la perforare este importantă atunci când foliile sunt utilizate ca material de ambalare, de exemplu, pentru alimente sau piese cu margini ascuțite. Este specificat în standardele ISO EN 14477, ASTM F1306.





Aplicarea încărcăturii folosind obiecte dure, ascuțite sau unghiulare este importantă pentru materialele de ambalare. Înțelegerea rezistenței la perforare este necesară dacă foliile sunt utilizate ca material de ambalare pentru alimente sau piese cu margini ascuțite.

Testul de puncție statică conform EN 14477 măsoară acest comportament folosind un vârf ascuțit cu un diametru de 0,8 mm. Acest test este cunoscut și sub denumirea de Parker Ball-Point Test.

În acest test, o probă de bandă este prinsă în suportul inferior pentru specimen. Este perforat de sus cu o sondă schimbabilă pentru a măsura forța maximă de penetrare.

ASTM F1306 descrie o metodă cu obiective foarte asemănătoare pentru măsurarea filmelor și laminatelor de barieră flexibile. Utilizează un indentor cu o rază a vârfului de 1,6 mm și un arbore conic cu un unghi de 6°. Testul se efectuează pe o bandă de film, care se fixează peste o deschidere cu diametrul de 35 mm.

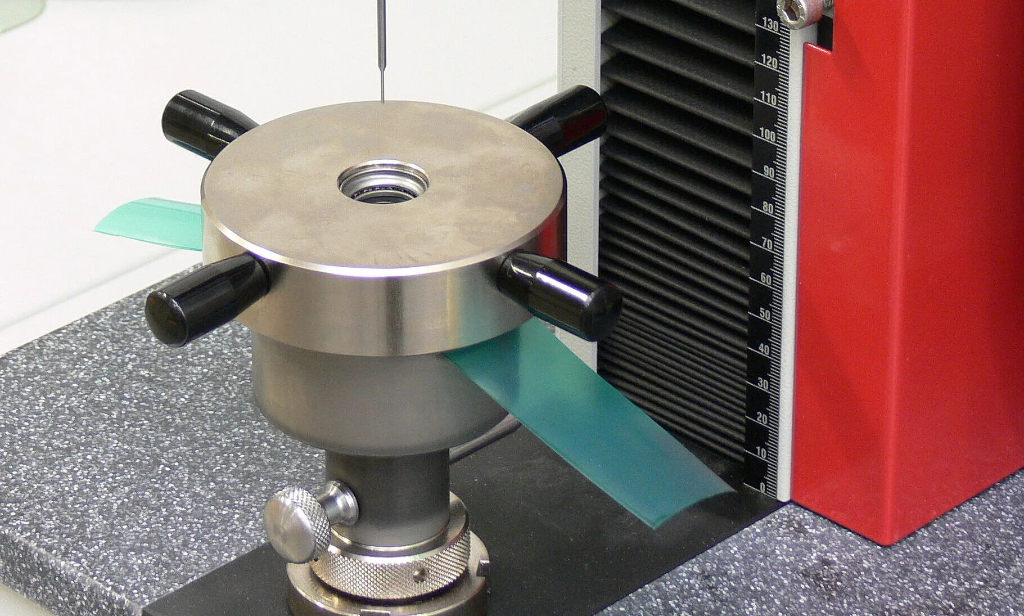

Pentru a determina rezistența la perforare a foliilor de ambalare conform DIN EN 14477, ZwickRoell a dezvoltat un dispozitiv de testare special care oferă o varietate de beneficii:



Introducerea rapidă, ușoară și fiabilă a benzilor de film.

Probele de benzi nesfârșite pot fi prinse rapid și în siguranță.

Sonda de testare este montată într-un colț, ceea ce facilitează îndepărtarea acesteia.

Inserții rotunde interschimbabile pentru fălci (Vulkollan sau O-ring împotriva oțelului) pentru prinderea specimenelor. O piuliță de strângere este utilizată pentru a deschide și închide mecanic fălcile și pentru a aplica forța de prindere.





Această metodă, care este descrisă în ASTM D5748, necesită un indentor cu rază mai mare acoperit cu PTFE pentru a minimiza frecarea. Pe tot parcursul procesului de deformare, pelicula este întinsă semnificativ înainte ca indentatorul să o provoace defectarea. Prin urmare, pe lângă forța de perforare, comportamentul de deformare al filmului este caracterizat și într-o stare de efort multi-axială.
