Manometru-termometru cu intrare dublă

Manometru-termometru cu intrare dublă

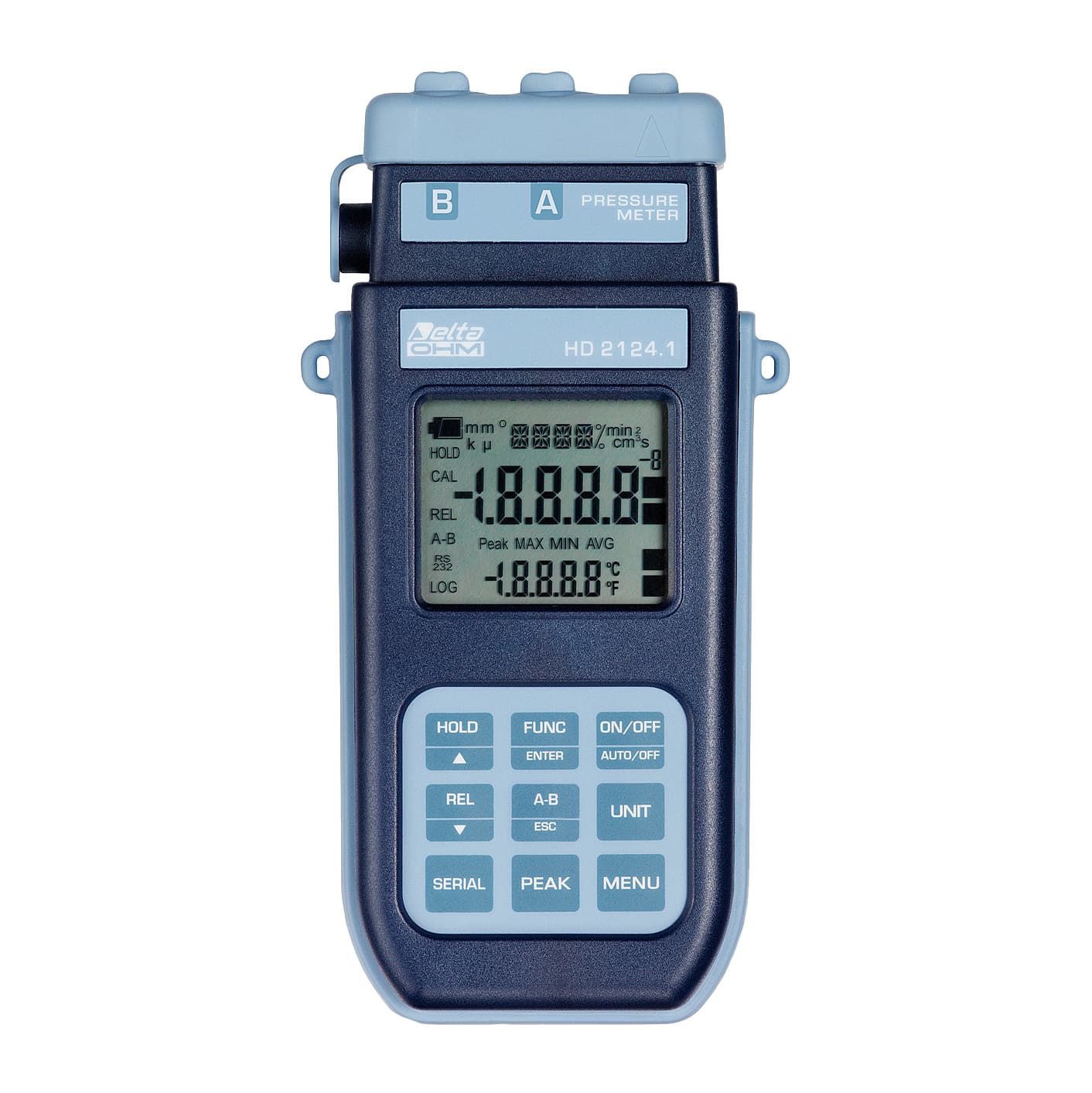

Acest manometru-termometru cu intrare dublă este un instrument portabil cu afișaj LCD conceput pentru măsurători de absolută, relativă, presiune diferențială și temperatură, destinat aplicațiilor în care este util lucrul pe două canale de măsurare și compararea directă a valorilor dobândite.

Prezența a două intrări permite conectarea modulelor și sondelor compatibile pentru a efectua măsurători în două puncte diferite sau pentru a combina presiunea și temperatura în cadrul aceleiași activități de testare. Instrumentul poate afișa și diferența dintre cele două intrări, o funcție utilă atunci când se compară două presiuni, se verifică o cădere de presiune sau se monitorizează tendințele între două puncte dintr-un sistem.

Pentru măsurarea presiunii, instrumentul utilizează Modul electronic PP471, pentru a fi combinat cu sondele din seriile TP704 și TP705. Gama de sonde permite operarea cu măsurători de presiune diferențială, relativă și absolută, folosind diferite game și tipuri de conexiuni, făcând instrumentul potrivit pentru sisteme pneumatice, circuite hidraulice, instalații HVAC, bancuri de testare și verificări de întreținere.

Temperatura se măsoară folosind Sonde Pt100 cu modul SICRAM sau sonde directe cu 4 fire Pt100, disponibile în versiuni de imersie, penetrare, contact la suprafață și aer. Intervalul de temperatură se extinde de la -200 °C…+650 °C, permițând instrumentului să fie utilizat și în aplicații în care presiunea și temperatura trebuie evaluate simultan.

În comparație cu modelul portabil cu o singură intrare, această versiune adaugă funcții mai avansate:Port serial RS232C pentru transferul de date în timp real către computer sau imprimantă, afișarea diferenței de canal și Funcția PEAK pentru detectarea vârfurilor de presiune. Sunt disponibile și funcții REL, HOLD, maxim, minim, mediu și selectabil de oprire automată.

Este recomandat atunci când înregistrarea internă a datelor nu este încă necesară, dar sunt necesare intrări duble, comunicare în timp real a datelor și funcții de control mai avansate în comparație cu un manometru-termometru de bază.

Aplicații

• Măsurători de presiune și temperatură pe două intrări independente
• Comparație între două puncte de presiune cu afișare a canalului diferențial
• Verificări asupra sistemelor pneumatice, sistemelor hidraulice, instalațiilor HVAC și echipamentelor de proces
• Detectarea vârfurilor de presiune folosind funcția PEAK
• Transferul în timp real al măsurătorilor pe computer sau imprimantă prin RS232C
• Activitati de intretinere în care presiunea și temperatura trebuie monitorizate în timpul aceleiasi interventii
• Utilizați cu sonde de imersie, penetrare, contact cu suprafața sau aer Pt100
• Utilizați cu sonde de presiune diferențială, relativă sau absolută în funcție de intervalul necesar

Întrebări frecvente – Manometru-termometru cu intrare dublă

Pentru ce sunt folosite cele două intrări ale manometrului-termometru?
Cele două intrări permit conectarea a două canale de măsurare și compararea directă a valorilor. Această configurație este utilă pentru măsurători în două puncte ale unui sistem, pentru verificarea diferențelor de presiune sau pentru combinarea măsurătorilor de presiune și temperatură.

Care este diferența față de modelul portabil cu o singură intrare?
Modelul cu o singură intrare este mai simplu și destinat măsurătorilor spot. Versiunea cu intrare dublă permite compararea canalelor, afișarea diferențială, transferul de date în timp real și detectarea vârfurilor de presiune.

Ce face funcția PEAK?
Funcția PEAK detectează vârfurile de presiune care ar putea să nu fie ușor vizibile cu citiri normale. Este util pe sistemele în care pot apărea variații rapide sau tranzitorii.

Se poate conecta la un PC?
Da, instrumentul include un port serial RS232C pentru transferul măsurătorilor în timp real către un PC sau o imprimantă compatibilă. Pentru conectarea la un port USB al PC-ului, este necesar un accesoriu de convertizor USB dedicat.

Acest model stochează date intern?
Nu, această versiune este concepută pentru comunicare și transfer în timp real. Pentru înregistrarea internă a datelor, se recomandă versiunea dataloggerului cu două intrări.

Ce sonde de temperatură sunt compatibile?
Poate folosi sonde Pt100 cu modul SICRAM sau sonde Pt100 directe cu 4 fire. Sondele pot fi selectate în funcție de tipul de măsurare: imersie, penetrare, contact cu suprafața sau aer.

Sondele sunt incluse cu instrumentul?
Nu, sondele de presiune, sondele Pt100 și modulul PP471 trebuie selectate separat în funcție de domeniul de măsurare și tipul de aplicație. Această configurație permite numai accesoriile necesare efectiv pentru aplicație să fie combinate cu instrumentul.

Este necesar modulul PP471 pentru măsurătorile presiunii?
Da, sondele de presiune compatibile necesită modulul PP471, care acționează ca interfață între instrument și sondele din seria TP704 sau TP705.

Când ar trebui să fie selectat acest model în locul versiunii datalogger?
Este potrivit atunci când sunt necesare operațiuni cu două intrări și transfer de date în timp real, dar stocarea internă a datelor pe termen lung nu este necesară. Dacă tendințele de măsurare în timp trebuie documentate, versiunea datalogger este de preferat.

Descărcări

• Fișă tehnică
