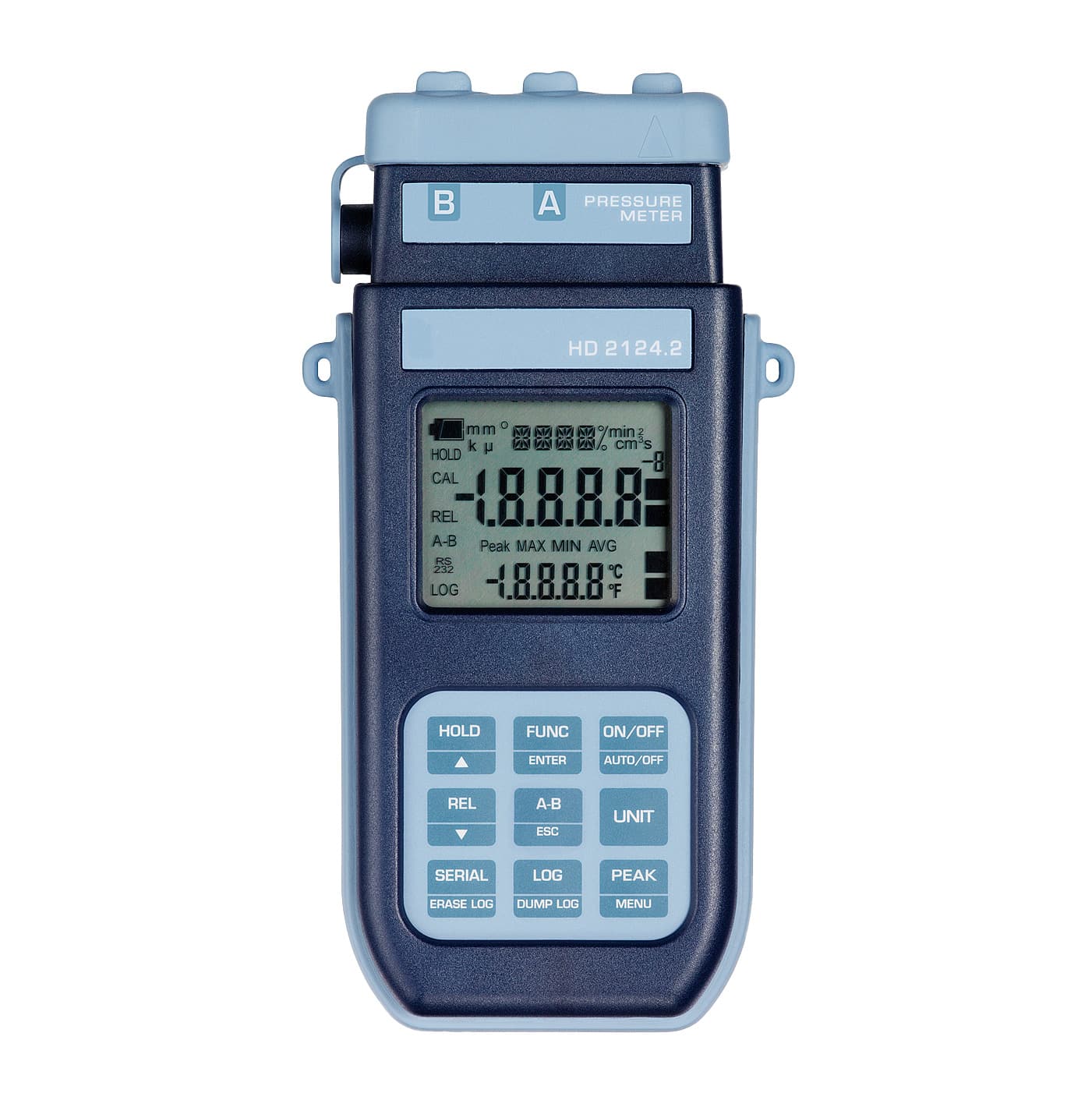

Manometru-termometru datalogger cu intrare dublă

Manometru-termometru datalogger cu intrare dublă

Acest datalogger cu dublă intrare manometru-termometru este un instrument portabil pentru măsurători de absolută, relativă, presiune diferențială și temperatură, conceput pentru aplicații în care tendințele de măsurare trebuie înregistrate în timp și datele obținute documentate.

Structura cu două intrări permite instrumentului să lucreze cu două canale de măsurare, să afișeze diferența dintre citiri și să gestioneze verificări mai complete asupra sistemelor, circuitelor și bancurilor de testare. Se pot conecta module și sonde de presiune și temperatură, selectând configurația cea mai potrivită în funcție de tipul de inspecție solicitat.

Pentru măsurătorile de presiune, Modul electronic PP471 este utilizat, compatibil cu sondele din seriile TP704 și TP705. Disponibilitatea sondelor de presiune diferențială, relativă și absolută permite acoperirea unei game largi de aplicații, de la măsurători de joasă presiune cu rezoluție în mbar până la presiuni mai mari pe circuite tehnice și industriale.

Temperatura se măsoară folosind Sonde Pt100 cu modul SICRAM sau sonde directe cu 4 fire Pt100, cu un domeniu de măsurare de -200 °C…+650 °C. Sondele cu modul SICRAM stochează datele de calibrare în interior și sunt recunoscute automat de instrument.

Acest datalogger functia permite pana la 32.000 de perechi de mostre de stocat, cu intervale de înregistrare configurabile. Acest lucru face instrumentul potrivit pentru teste pe termen lung, monitorizarea variațiilor de presiune, verificări termice și aplicații în care trebuie păstrată o evidență a valorilor măsurate.

În comparație cu versiunea de comunicație cu dublă intrare, acest model adaugă memorie internă și interfață USB. Prin urmare, datele pot fi transferate pe PC pentru analiză, arhivare sau documentație de testare. Funcția PEAK permite detectarea vârfurilor de presiune, în timp ce funcțiile REL, HOLD, maxim, minim și mediu susțin activitățile de inspecție de zi cu zi.

Este cea mai completă soluție din grup atunci când sunt necesare intrări duble, detectarea vârfurilor, comunicarea cu PC și înregistrarea de date pe termen lung.

Aplicații

• Înregistrare pe termen lung a măsurătorilor de presiune și temperatură pe două intrări
• Verificări la sisteme pneumatice, sisteme hidraulice, instalații HVAC, circuite tehnice și bancuri de încercare
• Monitorizarea variațiilor de presiune cu stocarea datelor achiziționate
• Verificarea diferențelor dintre două puncte de măsurare și monitorizarea tendinței în timp
• Detectarea vârfurilor de presiune cu funcție PEAK
• Transfer de date pe PC prin RS232C sau USB pentru analiză și arhivare
• Măsurători de temperatură cu sonde Pt100 pentru imersie, penetrare, contact sau aer
• Teste tehnice în care este necesară documentarea valorilor măsurate

Întrebări frecvente – Manometru-termometru înregistrător de date cu două intrări

Când ar trebui selectat un manometru-termometru de înregistrare de date cu două intrări?
Este recomandat atunci când doar citirea directă nu este suficientă și presiunea și temperatura trebuie înregistrate în timp, două canale comparate și datele transferate pe PC pentru analiză sau arhivare.

Care este diferența față de versiunea cu două intrări fără datalogger?
Versiunea fără datalogger permite transferul în timp real al măsurătorilor, dar nu este concepută pentru a stoca secvențe lungi de date în interior. Versiunea datalogger înregistrează până la 32.000 de perechi de mostre și oferă o documentație de testare mai completă.

Câte date poate stoca instrumentul?
Poate stoca până la 32.000 de perechi de mostre. Intervalul de înregistrare este configurabil, permițând ca colectarea datelor să fie adaptată la durata și tipul testului.

Pot fi transferate datele pe un PC?
Da, datele pot fi transferate prin interfața USB. Portul USB al modelului de datalogger permite conectarea directa la un PC folosind cablul dedicat.

Funcția PEAK este disponibilă și pe versiunea datalogger?
Da, funcția PEAK este disponibilă și permite detectarea vârfurilor de presiune. Este deosebit de util atunci când variațiile rapide sau tranzitorii trebuie surprinse în timpul unui test.

Pot fi măsurate presiunea și temperatura în același timp?
Da, instrumentul are două intrări și poate fi configurat cu sonde și module compatibile pentru măsurători de presiune și temperatură, în funcție de cerințele aplicației.

Sondele și modulul PP471 sunt incluse?
Nu, sondele de presiune, sondele de temperatură și modulul PP471 trebuie selectate în funcție de domeniul de măsurare și tipul de verificare cerut. Prin urmare, configurația trebuie definită în funcție de aplicația actuală.

Când este utilă înregistrarea perechilor de mostre?
Înregistrarea perechilor de mostre este utilă atunci când două cantități sau două intrări trebuie monitorizate în timp, de exemplu presiunea și temperatura, sau două puncte de presiune pe același sistem.

Descărcări

• Fișă tehnică
