Mașină de testare electrodinamică LTM

Mașină de testare electrodinamică LTM

Mașina de testare a motoarelor liniare – o mașină universală pentru un interval mic de forțe
Mașinile de testare electrodinamică LTM sunt utilizate pentru a determina durabilitatea materialelor și componentelor în intervalele de oboseală cu durată de viață finită și de oboseală cu ciclu înalt.
Gama largă de viteze a LTM îi permite să fie utilizat atât pentru teste de oboseală dinamică, cât și pentru teste cvasi-statice. Unitatea fără ulei, combinată cu ușurința de instalare, face ca mașina de testare electrodinamică să fie ideală pentru utilizare în inginerie biomedicală și electronică, precum și pentru cercetare și formare. Exemplele tipice includ teste privind protezele articulației șoldului și genunchiului și implanturile dentare. Alte aplicații sunt testele pe eșantioane standard din materiale plastice și compozite, precum și specimene CT și SEB din aluminiu și materiale plastice.
Mașina de testare electrodinamică este disponibilă cu sarcini de 1, 2, 3, 5 și 10 kN.

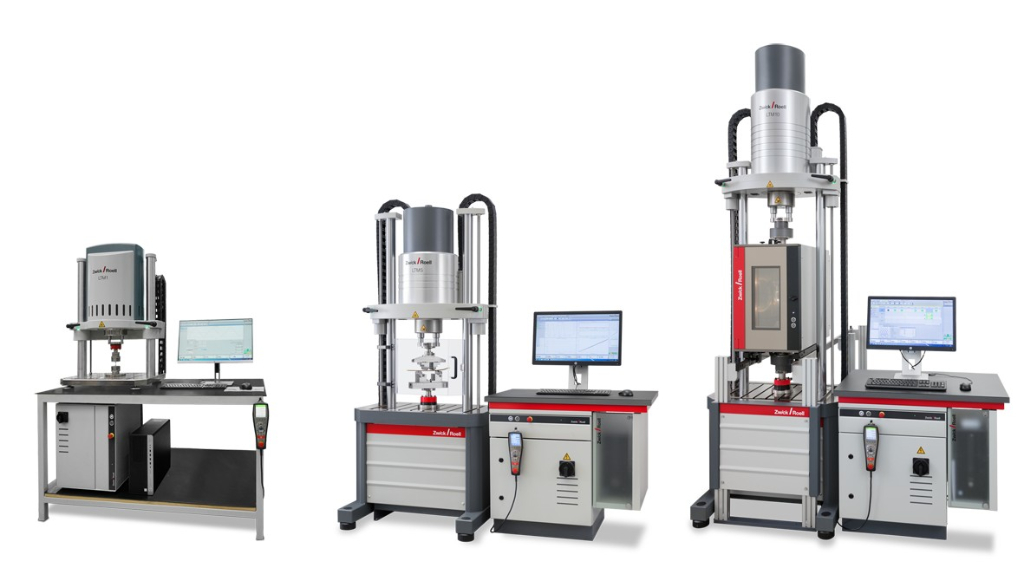

Electrodynamic testing machine / linear motor testing machine series with 1 kN, 5 kN and 10 kN

Avantaje și caracteristici
Descriere

LTM este o mașină de testare electrodinamică cu o acționare bazată pe tehnologia motorului liniar. Conceptul de acționare patentat recent dezvoltat de ZwickRoell permite ca LTM să fie utilizat atât pentru testarea materialelor și componentelor dinamice, cât și statice. Masa redusă deplasată a motorului oferă condiții ideale pentru efectuarea testelor de oboseală cu încărcări de tracțiune, compresie și încovoiere.

LTM este utilizat în industriile în care tehnologia de antrenare fără ulei și cu zgomot redus este preferată, de exemplu, în industria medicală pentru testarea conformă cu standardele articulației șoldului, genunchiului sau implanturilor dentare.
Alte exemple tipice de aplicare includ testele de oboseală și durabilitate pe eșantioane standard realizate din materiale plastice, fibre compozite și metale.
Pentru testarea componentelor, LTM este echipat cu o placă cu fante în T care poate fi adaptată la componente și testează rapid și ușor dispozitivele standard.
Operarea intuitivă prin intermediul software-ului testXpert R și testXpert III face din LTM un veritabil polivalent pentru scopuri industriale, precum și pentru cercetare și predare la nivel universitar.

Avantaje
• Performanță dinamică ridicată datorită masei reduse în mișcare
• Gama largă de viteze permite teste dinamice, precum și cvasi-statice
• Costuri reduse de operare și întreținere cu tehnologia de antrenare fără ulei, fără surse de alimentare suplimentare
• Ajustare transversală acţionată de motor pentru o operare convenabilă
• modul de configurare sigur conform EN 60204-1 prin reducerea vitezei la 10 mm/s
• Blocare manuală simplă a traversei prin pârghie manuală cu monitorizare electrică și indicator LED de stare
• Cursa lungă a pistonului (60 mm) permite o mare varietate de aplicații
• Software de testare testXpert R, ușor de utilizat, cu setări presetate ale controlerului și disponibilitatea definiției gratuite a controlerului pentru cerințele de testare dinamică
• Software-ul inteligent de testare testXpert III, cu operare intuitivă pentru cerințele de testare statică.
• Utilizarea flexibilă a mânerelor și dispozitivelor de fixare pentru specimene pe întreaga gamă de produse dinamice
• Unitatea electromagnetică a fost proiectată special pentru intervalul de viteză relevant pentru tehnologia de testare și are o funcționare excepțional de silențioasă, o calitate optimă a controlului și o precizie de poziționare extrem de ridicată
• Sistemul de măsurare a cursei este coaxial cu axa de testare și este montat lângă eșantion în tija pistonului, permițând repetabilitate ridicată a poziționării și măsurarea precisă a cursei pistonului

Frecvențele de testare
Frecvențele de testare, care sunt de până la 100 Hz, în funcție de testare, asigură timpi de testare scurti și cu un randament ridicat al probei.

Conexiuni
Motorul liniar nu necesită conexiuni suplimentare pentru medii, cum ar fi pentru pneumatice, lichid de răcire sau ulei. Acest lucru reduce costurile de întreținere și instalare

Software
Funcționarea se face prin software-ul de testare testXpert R pentru teste dinamice și testXpert III pentru teste statice. Este intuitiv și adaptat special pentru sarcinile de testare.

Funcționare fără întreținere
Componentele fără uzură asigură funcționarea fără întreținere.

Specificații tehnice
Tip
LTM 1           Standard
LTM 1 + 400 mm1
LTM 1 HR Standard
LTM 1 HR + 400 mm1

Nr. articol
1045232
1053558
3006625
3006626

Fmax, dimamic
± 1000
± 1000
± 1000
± 1000
N
Fmax, static continuu
± 910
± 910
± 910
± 910
N
Cursa pistonului
60
60
60
60
mm
Precizia poziționării și repetabilitate
± 2
± 2
± 2
± 2
μm
Gama de viteze
1
1
1
1
mm/min

1.5
1.5
2
2
m/s
Frecvența maximă 2
100
100
120
120
Hz
Nivelul de zgomot max.la 1 m distanța 3
< 61
< 61
< 61
< 61
dB(A)
Nivel de zgomot tipic la 1 m distanță3
< 45
< 45
< 45
< 45
dB(A)
Cadru de testare





Înălțimea totală a mașinii de testare, max. (A) 4
1455
1855
1455
1855
mm
Înălțimea totală a mașinii de testare cu bază opțională, max. (E) 4
2104
2504
2104
2504
mm
Înălțimea totală a cadrului de testare, max. (F)
906
1306
906
1306
mm
Înălțimea totală a cadrului de testare cu picioare, max. (B)
945
1345
945
1345
mm
Lățimea totală a cadrului de testare
665
665
665
665
mm
Adâncimea totală a cadrului de testare
525
525
525
525
mm
Diametrul coloanei
65
65
65
65
mm
Rigiditatea cadrului la separarea
capului transversal de 500mm
25
40
 25
40
kN/mm
Inălţimea, baza (G)
692
692
692
692
mm
Lăţime,baza
800
800
800
800
mm
Adâncime, baza
700
700
700
700
mm
Greutatea totală5
210
270
210
270
kg
Aria de testare
Aria de testare in latime
460



mm
Înălțimea zonei de testare fără celulă de sarcină, max (D)
640



mm
Înălțimea zonei de testare cu celulă de sarcină, max. (C)
550



mm
Ajustare superioară a traversei
Motorizat

Prindere superioară a traversei
Manual

Prinderea traversei este monitorizată electric
Da, cu indicator de semnal

Lățimea zonei de testare

460
460
460

Înălțimea zonei de testare fără celulă de sarcină, max. (D) 46

1040
640
1040

Înălțimea zonei de testare cu celulă de sarcină, max. (C)46

950
550
950

Ajustare superioară a traversei
Motorizat

Prindere superioară a traversei
Manual

Prinderea traversei este  monitorizată electric



Da, cu indicator de semnal

1. Cadru de încărcare extins – necesar pentru utilizarea cu o cameră de temperatură
2. În funcție de raportul de sarcină (raportul r) și amplitudinea testului
3. În funcție de puterea necesară, mediul, aranjamentul testului, tipul testului, frecvența eșantionului, determinate în câmp liber conform DIN EN ISO 11205
4. Poziția cea mai înaltă a traversei
5. Doar mașină de testare, fără dulap electric, instrumente și opțiuni
6. Poziția mediană a pistonului
