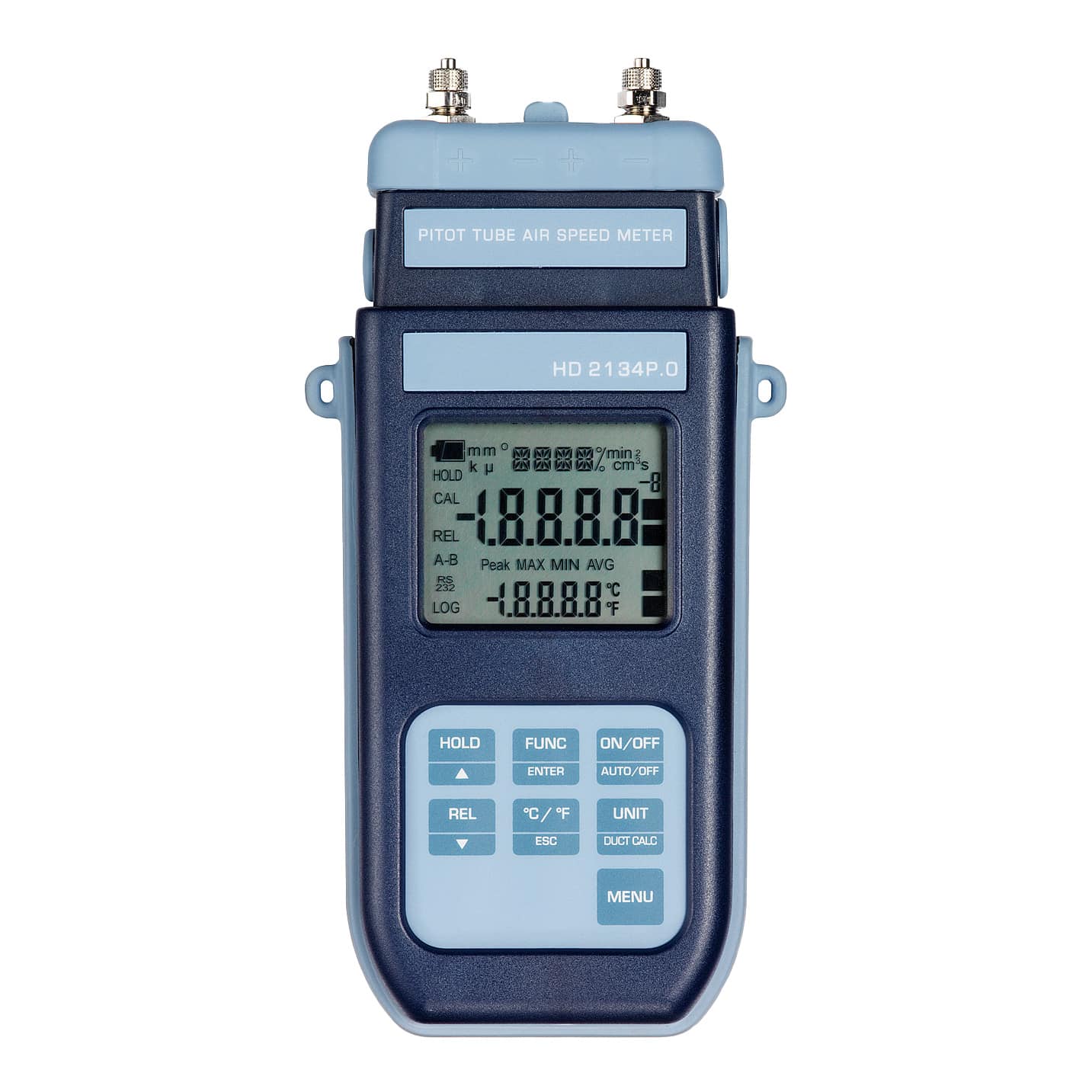

Micromanometru-termometru cu scară 200 mbar pentru viteza aerului

Micromanometru-termometru cu scară 200 mbar pentru viteza aerului

Acest micromanometru-termometru pentru măsurarea vitezei aerului cu 200 mbari la scară maximă este un instrument portabil conceput pentru măsurători cu tuburi Pitot în aplicații HVAC, ventilație, încălzire, aer condiționat și control al fluxului de aer de mare viteză.

În comparație cu versiunea de 20 mbar, acest model este proiectat pentru o gamă de operare mai largă: măsurători ale vitezei aerului de la 2…180 m/s și presiuni diferentiale pana la ±200 mbar. Prin urmare, este alegerea corectă atunci când se așteaptă viteze mai mari ale aerului sau când presiunea diferențială generată de tubul Pitot depășește intervalul micromanometrelor mai sensibile.

Instrumentul măsoară presiune diferențială detectat de tubul Pitot și calculează ambele viteza aerului și debitul de aer.

Pentru calculul debitului de aer, aria secțiunii transversale a conductei poate fi introdusă în interval 0,0001…1,9999 m². Unitățile de măsură disponibile permit funcționarea cu presiuni în interior Pa, mbar, mmH20 și PSI, viteze în m/s, km/h, ft/min, mph și noduri, flux de aer înăuntru l/s, m³/h și cfm, și temperatura în °C și °F.

Măsurarea temperaturii se realizează folosind Sonde de termocuplu K în gamă -200…+600 °C. Instrumentul poate fi folosit și ca termometru cu sonde prevăzute cu conector miniatural standard sau cu tuburi Pitot echipate cu termocuplu integrat atunci când sunt necesare măsurători simultane a temperaturii și vitezei aerului.

Max, min și mediu funcțiile permit afișarea principalelor valori în timpul inspecțiilor, în timp ce RELși ȚINE susține citirile și comparațiile pe teren. IP66 gradul de protecție face instrumentul potrivit pentru medii tehnice și operațiuni de întreținere a sistemelor și instalațiilor.

Este alegerea corectă atunci când este necesar un instrument portabil pentru măsurători imediate de mare viteză, fără a fi nevoie de înregistrarea internă a datelor.

Aplicații

• Măsurătorile vitezei aerului de până la 180 m/s folosind tuburi Pitot
• Verificări ale sistemelor HVAC, ventilației industriale, conductelor și canalelor de aer
• Verificarea fluxului de aer prin intrarea în zona secțiunii transversale a conductei
• Măsurători de presiune diferențială cu scară completă de 200 mbar
• Verificări ale fluxurilor de aer de mare viteză și sistemelor cu presiuni diferențiale mai mari
• Măsurători de temperatură cu sonde de termocuplu K
• Activitati de intretinere, punere în functiune și echilibrare a sistemelor de tratare a aerului
• Utilizați cu tuburi Pitot din oțel inoxidabil AISI 316 disponibile în diferite lungimi

Întrebări frecvente – Micromanometru-termometru

Când ar trebui selectat modelul la scară reală de 200 mbar?
Se recomandă atunci când trebuie măsurate viteze ale aerului de până la 180 m/s sau presiuni diferențiale mai mari în comparație cu domeniul acoperit de modelul de 20 mbar. Este potrivit pentru condiții de flux de aer mai puternice și inspecții pe sisteme cu viteză mai mare.

Care este diferența dintre modelele de 20 mbar și 200 mbar?
Modelul de 20 mbar măsoară viteze ale aerului de la 2 la 55 m/s și este mai potrivit pentru presiuni diferențiale mici. Modelul de 200 mbar atinge până la 180 m/s și este proiectat pentru aplicații cu viteze mai mari și presiuni diferențiale.

Cum se determină debitul de aer?
Instrumentul calculează viteza din presiunea diferențială măsurată cu tubul Pitot. Intrând în zona secțiunii transversale a conductei, se poate calcula și debitul de aer.

Ce unități de măsură sunt disponibile?
Unitățile sunt disponibile pentru presiune diferențială, viteză, debit de aer și temperatură. Acestea includ: Pa, mbar, mmH₂O, PSI, m/s, km/h, ft/min, mph, noduri, l/s, m³/h, cfm, °C și °F.

Temperatura aerului este compensată?
Da, instrumentul asigură compensarea automată sau manuală a temperaturii aerului în intervalul -200…+600 °C.

Poate măsura și temperatura doar?
Da, poate fi folosit ca termometru cu sonde de termocuplu K prevăzute cu conector miniatural standard.

Tuburile Pitot trebuie comandate separat?
Da, tuburile Pitot, cablul PW și sondele de termocuplu K trebuie comandate separat. Alegerea depinde de tipul conductei, lungimea necesară a tubului și dacă este necesară măsurarea integrată a temperaturii în interiorul tubului.
