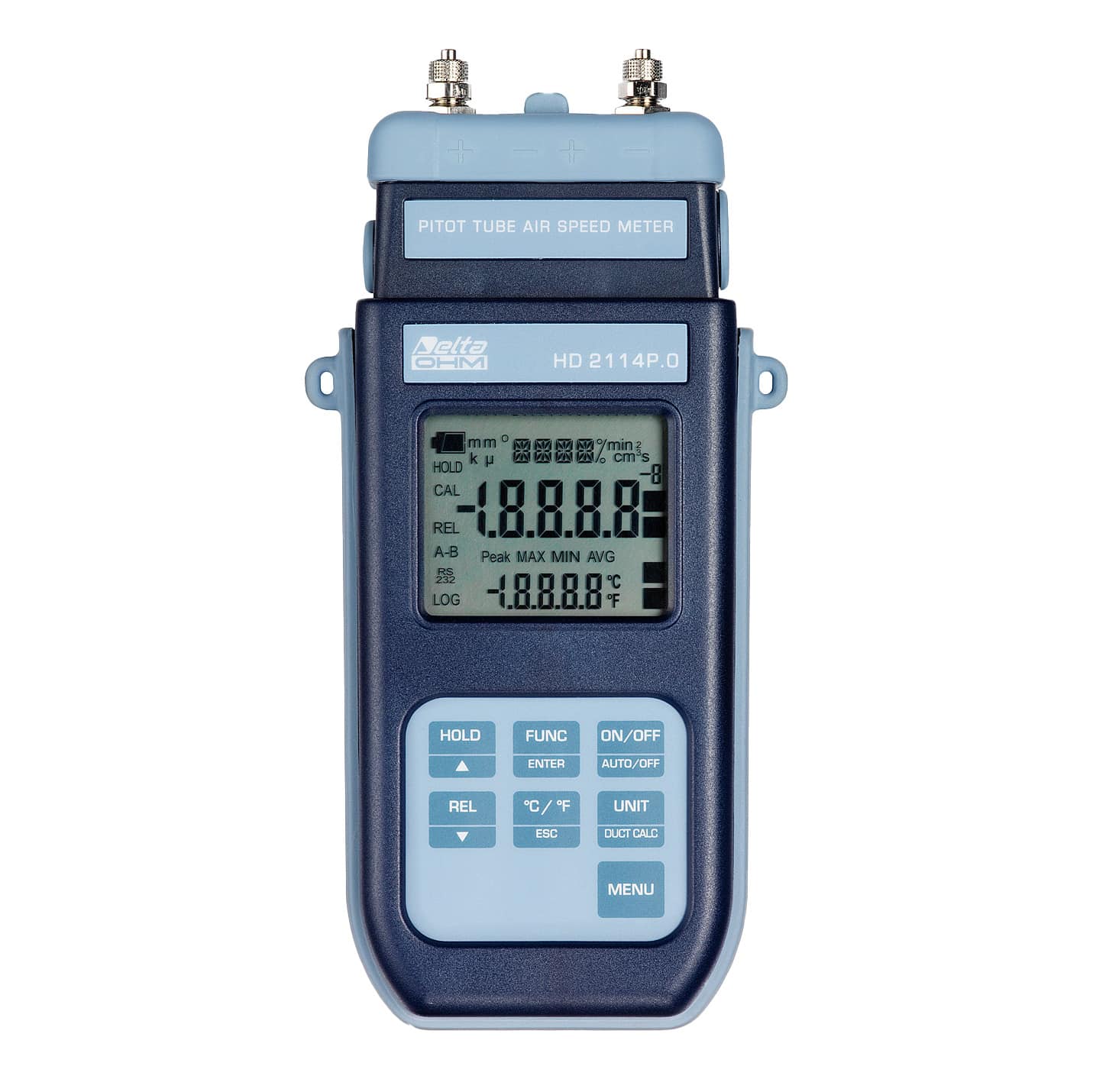

Micromanometru-termometru pentru viteza aerului

Micromanometru-termometru pentru viteza aerului

Acest micromanometru-termometru pentru măsurarea vitezei aerului este un instrument portabil conceput pentru aplicații în sisteme de aer conditionat, HVAC, incalzire și ventilatie, unde viteza aerului și debitul de aer trebuie măsurate folosind a tub Pitot. Instrumentul măsoară presiunea diferențială generată de tubul Pitot și calculează din această valoare atât viteza aeruluiși debitul de aer în conducte, canale de aer și difuzoare.

Versiunea cu 20 mbari la scară maximă este destinat măsurătorilor de viteză de la 2…55 m/s, făcându-l potrivit pentru aplicații HVAC și ventilație în care sunt implicate viteze medii-scăzute ale aerului sau unde este necesară o sensibilitate ridicată la diferențe mici de presiune.

Pe lângă măsurătorile de presiune și viteză, instrumentul măsoară și temperatura cu sonde de termocuplu K în gamă -200…+600 °C. Prin urmare, poate fi folosit și ca termometru portabil prin conectarea sondelor de termocuplu K cu conector miniatural standard. În măsurătorile cu tubul Pitot, temperatura aerului poate fi inclusă în calcul, cu compensare automată sau manuală în intervalul specificat.

Debitul de aer este calculat prin introducerea ariei secțiunii transversale a conductei, cu un interval configurabil de la 0,0001…1,9999 m². Acest lucru permite instrumentului să depășească simpla măsurare a vitezei aerului și să evalueze debitul volumetric de aer, util pentru verificările sistemului de ventilație și operațiunile de echilibrare a aerului.

Max, min și mediu funcțiile permit afișarea valorilor maxime, minime și medii în timpul măsurării. Instrumentul include și REL măsurare relativă, ȚINE funcția și oprirea automată selectabilă. IP66 gradul de protecție îl face potrivit pentru utilizare pe teren, inclusiv medii tehnice și operațiuni de întreținere.

În comparație cu versiunea de datalogger, acest model este mai potrivit atunci când sunt necesare măsurători directe și imediate, fără a fi nevoie de a stoca intern secvențe lungi de date sau de a le transfera ulterior pe un PC.

Aplicații

• Măsurarea vitezei aerului în conducte, canale de aer și difuzoare
• Calculul fluxului de aer în sistemele HVAC, aer condiționat și ventilație
• Verificări ale sistemelor de încălzire, aer condiționat și tratare a aerului
• Măsurători cu tuburi Pitot pe gaze necorozive și aer uscat
• Verificarea presiunii diferențiale cu scară completă de 20 mbar
• Măsurători de temperatură cu sonde de termocuplu K
• Verificări rapide pe teren în timpul întreținerii, punerii în funcțiune și echilibrării sistemului
• Utilizați cu tuburi Pitot din oțel inoxidabil AISI 316 selectate în funcție de aplicația conductei

Întrebări frecvente – Micromanometru-termometru

Când ar trebui să fie selectat micromanometrul la scară maximă de 20 mbar?
Este potrivit pentru măsurarea vitezelor aerului de la 2 la 55 m/s, tipic pentru multe aplicații HVAC, ventilație și inspecție a conductelor. În comparație cu versiunea de 200 mbar, este mai potrivit pentru viteze mai mici ale aerului și presiuni diferențiale mai mici.

Cum se calculează viteza aerului?
Instrumentul măsoară presiunea diferențială generată de tubul Pitot conectat la intrările de presiune. Din această valoare calculează viteza aerului, luând în considerare setările instrumentului și temperatura aerului.

Poate calcula și debitul de aer?
Da, introducând zona secțiunii transversale a conductei, instrumentul poate calcula debitul de aer. Gama de secțiuni configurabile este de la 0,0001 la 1,9999 m².

Care este diferența față de modelul de 200 mbar?
Modelul de 20 mbar funcționează cu viteze ale aerului de la 2 la 55 m/s, în timp ce versiunea de 200 mbar ajunge până la 180 m/s. Prin urmare, alegerea depinde de viteza aerului care trebuie măsurat și de intervalul de presiune diferențială așteptat.

Instrumentul măsoară și temperatura?
Da, măsoară temperatura folosind sonde de termocuplu K în intervalul -200…+600 °C. Poate fi folosit și ca termometru portabil cu sonde compatibile prevăzute cu conector miniatural standard.

Tuburile Pitot sunt incluse în livrare?
Nu, tuburile Pitot, cablul PW și sondele de termocuplu K trebuie selectate și comandate separat. Acest lucru permite configurarea instrumentului în funcție de lungimea tubului, tipul conductei și cerințele aplicației.

Cu ce fluide se poate folosi?
Este proiectat pentru gaze și aer uscat non-coroziv compatibil cu membrana senzorului. Compatibilitatea trebuie verificată întotdeauna în funcție de aplicație și condițiile de funcționare.
