Pt100/Pt1000 și termometru cu termocuplu

Pt100/Pt1000 și termometru cu termocuplu

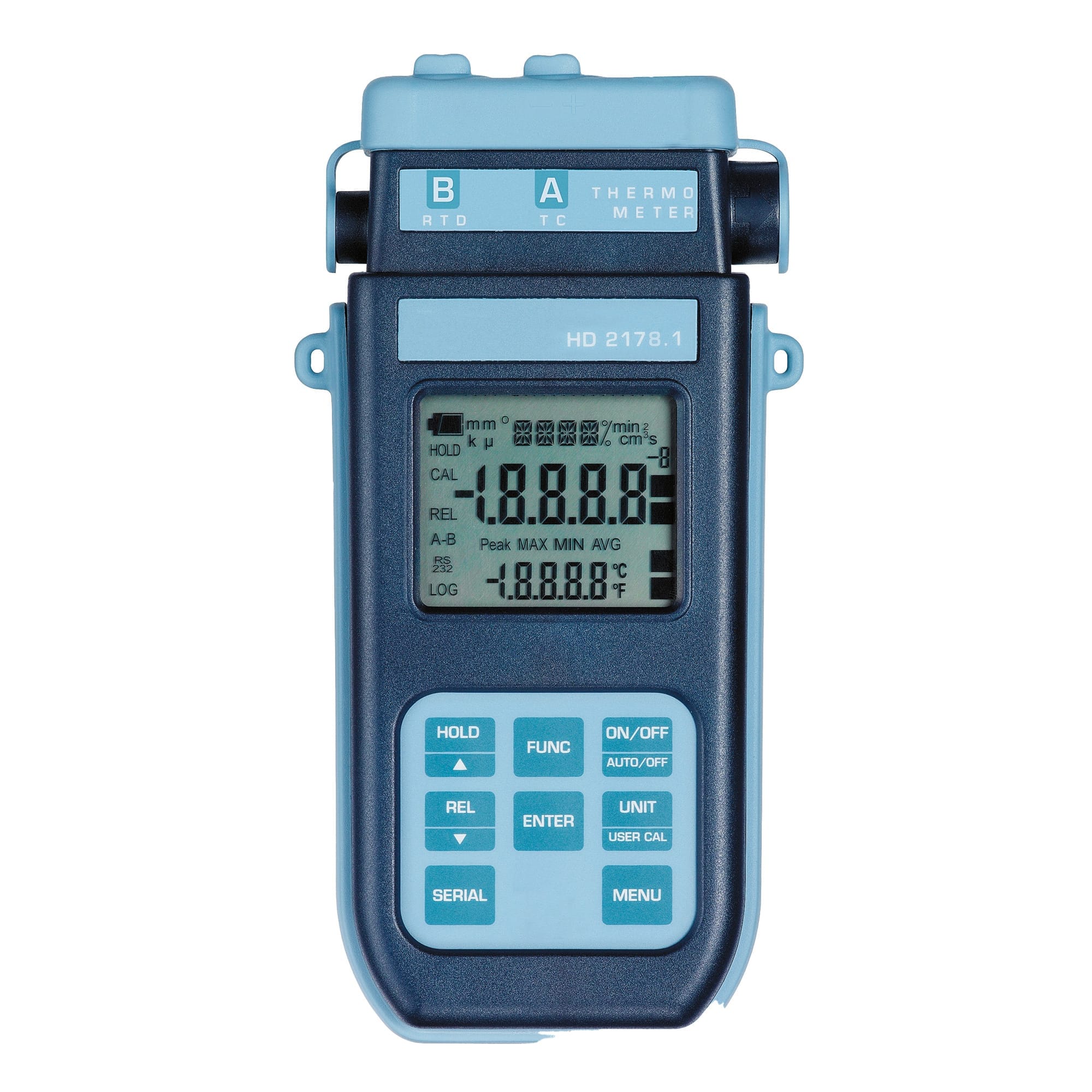

Pt100/Pt1000 și termometru cu termocuplu este un instrument portabil cu două intrări conceput pentru măsurarea temperaturii folosind două tehnologii diferite de senzori:Sonde RTD Pt100/Pt1000și termocupluri. Este potrivit atunci când aplicația necesită fie senzori RTD de stabilitate ridicată, fie termocupluri pentru intervale extinse de temperatură și timpi de răspuns rapid.

Instrumentul are o intrare pentru Sonde Pt100 cu 3 sau 4 fire și sonde Pt1000 cu 2 fire, cu conector cu 8 poli și compatibilitate cu modulul SICRAM, plus o intrare dedicată pt Termocupluri K, J, T, N și E cu conector miniatural polarizat standard. Această configurație face instrumentul mai flexibil decât termometrele standard Pt100, permițând selectarea celui mai potrivit tip de sondă în funcție de aplicație: măsurători de imersie, penetrare, suprafață sau aer.

Cu sondele Pt100/Pt1000, domeniul de măsurare este -200 până la +650 °C, în timp ce la termocupluri gama variază în funcție de tipul conectat:K -200 până la +1370 °C, J -100 până la +750 °C, T -200 până la +400 °C, N -200 până la +1300 °C, E -200 până la +750 °C. Rezoluția este 0,1 °C, cu unități selectabile în °C și °F.

Sonde RTD echipate cu modul SICRAM tehnologia sunt recunoscute automat de instrument și stochează intern datele de calibrare. Acest lucru permite asocierea sigură și corectă a sondei, mai ales atunci când diferiți senzori sunt utilizați pentru diferite aplicații.

Intrarea termocuplului extinde considerabil domeniul de operare.Sonde RTD Pt100/Pt1000 sunt în general preferate acolo unde stabilitatea, precizia și măsurătorile repetabile sunt necesare pe o gamă largă, în timp ce termocupluri sunt mai potrivite pentru răspuns rapid, sonde ușoare, aplicații la temperaturi ridicate sau măsurători în zone greu accesibile.

Instrumentul include Ieșire RS232C pentru transferul de date în timp real către PC sau imprimante portabile. Rata baud poate fi configurată de la 1200 până la 38400 baud, iar intervalul de imprimare poate fi imediat sau configurabil prin meniu. Pentru conexiunea USB la un PC, este necesar un convertor USB/serial dedicat.

Funcțiile includ Max, min și mediu, măsurare relativă REL, ȚINE și oprire automată selectabilă. Ei Grad de protecție IP66 face instrumentul potrivit pentru utilizare pe teren, lucrări de laborator, întreținere și inspecții industriale.

Sondele RTD Pt100/Pt1000 respectă IEC 60751, definind clasele de toleranță ale senzorului de platină. Termocuplurile respectă IEC 60584-1:2013, definirea claselor de toleranță și a intervalelor de funcționare pentru tipurile de termocupluri.

Aplicații

• Măsurători de temperatură cu sonde Pt100, Pt1000 și termocuplu
• Inspecții de laborator, întreținere, producție și testare
• Măsurători de imersie, penetrare, suprafață și aer
• Aplicații care necesită atât sonde RTD, cât și termocupluri în același instrument
• Măsurători de temperatură ridicată cu termocupluri K sau N
• Inspecții cu răspuns rapid cu termocupluri în zone greu accesibile
• Transfer de date în timp real către PC sau imprimante portabile prin RS232C
• Utilizare cu sonde Pt100/Pt1000 conform IEC 60751 și termocupluri conform IEC 60584-1

Întrebări frecvente – Pt100/Pt1000 și termometru cu termocuplu

Când trebuie selectat un termometru Pt100/Pt1000 și termocuplu?
Este potrivit atunci când este necesar un instrument flexibil, capabil să funcționeze atât cu sonde RTD Pt100/Pt1000, cât și cu termocupluri. Este util atunci când diferite aplicații necesită tehnologii diferite de senzori în funcție de intervalul de temperatură, timpul de răspuns sau condițiile de măsurare.

Care este diferența față de un termometru numai cu Pt100?
Un termometru numai cu Pt100 funcționează exclusiv cu sonde RTD. Acest model acceptă, de asemenea, termocupluri K, J, T, N și E, permițând măsurători pe domenii mai largi de temperatură și cu senzori adesea mai potriviți pentru răspuns rapid sau puncte de măsurare dificile.

Ce termocupluri poate folosi?
Poate funcționa cu termocupluri K, J, T, N și E folosind conectori miniaturali polarizați standard.

Care este domeniul de măsurare cu sondele Pt100 și Pt1000?
Cu sondele Pt100 sau Pt1000 domeniul de măsurare este de la -200 la +650 °C, în funcție de sonda conectată.

Care este domeniul de măsurare cu termocuplu de tip K?
Cu termocuplul de tip K, domeniul instrumentului atinge -200 până la +1370 °C. Domeniul efectiv de funcționare depinde și de termocuplul utilizat.

Când este mai bine să folosiți Pt100 și când un termocuplu?
Sondele Pt100 sunt preferabile acolo unde sunt necesare stabilitate și precizie în măsurătorile controlate. Termocuplurile sunt mai potrivite pentru temperaturi ridicate, timpi de răspuns rapid, sonde ușoare sau puncte de măsurare greu accesibile.

Instrumentul înregistrează date intern?
Nu. Această versiune nu este activată pentru datalogger. Totuși, permite transferul în timp real al măsurătorilor prin ieșirea RS232C.

Se poate conecta la o imprimantă?
Da. Prin interfata RS232C poate fi conectat la o imprimanta portabila compatibila folosind cablul dedicat.

Sunt incluse sondele?
Nr. Sondele Pt100/Pt1000, termocuplurile și cablurile de transfer de date trebuie selectate și comandate separat în funcție de aplicație.

Descărcări

• Fișă tehnică
