Stand de testare a cuplului

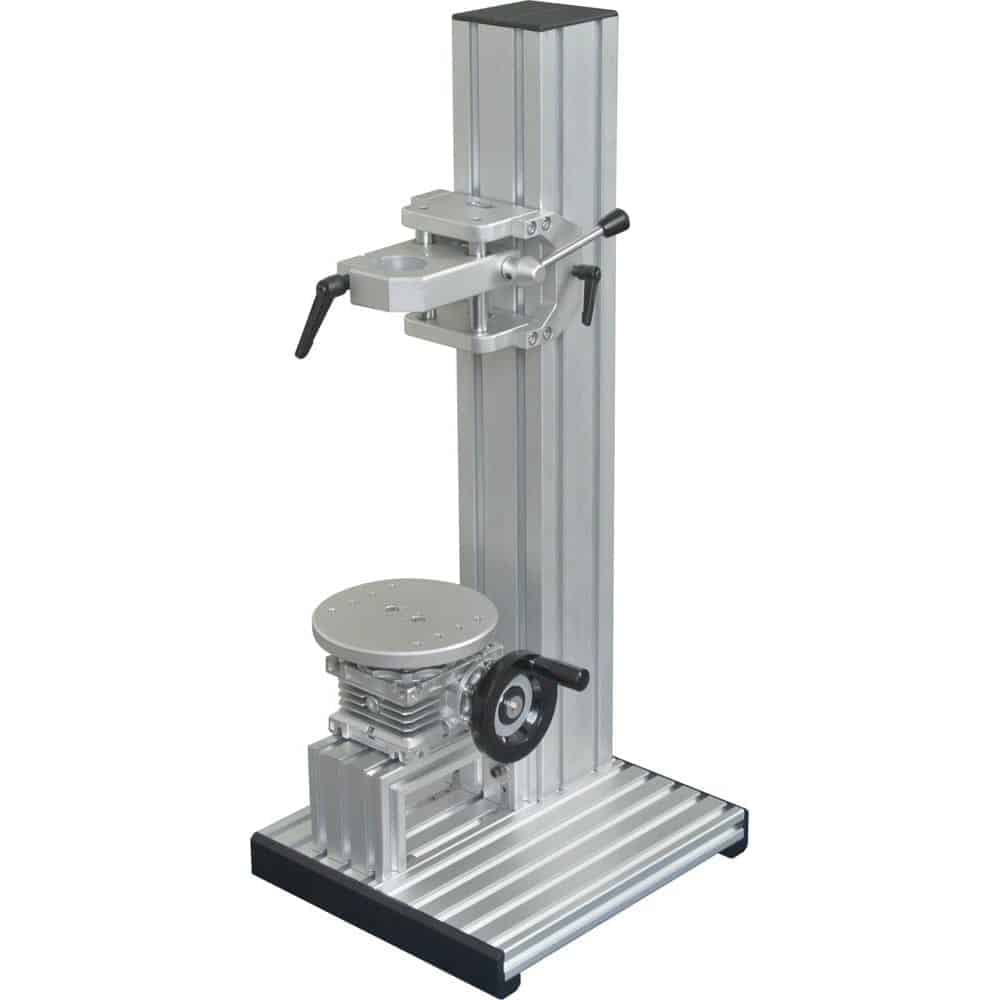

Acest stand de testare a cuplului este o structură manuală verticală concepută pentru încercările de torsiune pe componente, piese asamblate și sisteme de închidere. Oferă o configurație de testare stabilă în care proba este susținută și menținută corect aliniată în timp ce se aplică cuplul.
Torsiunea se aplică prin mișcarea de rotație a bazei inferioare, acționată manual de roata de mână laterală. Rotația progresivă permite operatorului să controleze avansul testului și să aplice cuplul fără mișcări bruște.
Suportul superior este reglabil pe înălțime, permițând adaptarea configurației la lungimea probei și la sistemul de prindere utilizat. Această ajustare face posibilă poziționarea corectă a componentelor de diferite dimensiuni, păstrând axa de testare aliniată cu cea a testerului de cuplu.
În funcție de aplicație, sistemul de măsurare și dispozitivele de prindere pot fi instalate pe secțiunea superioară sau pe baza inferioară. Proba este asigurată între dispozitivele furnizate de configurația selectată, în timp ce rotirea bazei generează cuplul detectat de testerul de cuplu.
Standul de testare nu măsoară cuplul direct. Măsurarea este efectuată de testerul de cuplu sau de celula de cuplu instalată în configurație, în timp ce structura susține proba, menține alinierea și permite ca rotația să fie aplicată manual.
Acest aranjament modular face posibilă pregătirea unei game largi de teste. Suportul poate fi folosit pentru a verifica cuplul necesar pentru strângerea sau slăbirea unei componente, pentru a începe rotația unei piese, pentru a acționa un buton sau pentru a răsuci progresiv o probă până când se ajunge la condiția stabilită prin procedura de testare.
Dispozitivele de prindere adecvate pot fi utilizate pentru componente cilindrice, arbori, inserții și piese cu geometrii diferite. Mandrinele opționale permit ca aranjamentul de prindere să fie adaptat la diametrul și forma probei, în timp ce dispozitivele de fixare dedicate pot fi proiectate sau selectate în funcție de cerințele de testare.
Reglarea pe înălțime a căruciorului superior face, de asemenea, posibilă apropierea dispozitivului de prindere de componentă, reducând nevoia de adaptări improvizate și făcând pregătirea testului mai ordonată.
În timpul testării, proba trebuie să fie fixată ferm și trebuie aplicat un cuplu de-a lungul axei corecte de rotație. Nealinierea, jocul sau strângerea insuficientă pot genera solicitări laterale și pot afecta rezultatul măsurării.
De asemenea, căruciorul manual de mână face posibilă aducerea dispozitivului de prindere mai aproape de componentă, reducând nevoia de adaptări improvizate și făcând pregătirea testului mai ordonată.
În timpul testării, proba trebuie să fie fixată ferm și trebuie aplicat un cuplu de-a lungul axei corecte de rotație. Nealinierea, jocul sau strângerea insuficientă pot genera solicitări laterale și pot afecta rezultatul măsurării.
Operarea manuală a roții de mână oferă control direct asupra vitezei la care este aplicat cuplul. Operatorul se poate apropia treptat de valoarea cerută, poate observa tendința cuplului pe instrument și poate opri testul când este atinsă condiția stabilită.
Standul de testare a cuplului poate fi folosit pentru verificări nedistructive, în care proba este supusă unui cuplu predefinit, precum și pentru încercări care continuă până la alunecarea, slăbirea, cedarea sau spargerea componentei.
Instrumentul de măsurare înregistrează valorile de testare, în timp ce evaluarea finală rămâne în sarcina utilizatorului, care compară rezultatele cu specificațiile, toleranțele sau criteriile de acceptare stabilite pentru componenta verificată.
Structura este potrivită pentru activități de laborator, testare, producție și control al calității, în special atunci când testele manuale de torsiune necesită o configurație mai stabilă decât una în care proba și testerul de cuplu sunt susținute direct manual.
Aplicații
- Încercări de torsiune pe componente mecanice
- Verificarea cuplului de strângere
- Verificarea cuplului de slăbire
- Măsurarea cuplului necesar pentru începerea rotației
- Încercări pe arbori, cuplaje și componente cilindrice
- Verificări ale butoanelor, regulatoarelor și pieselor rotative
- Verificarea șuruburilor, inserțiilor și sistemelor filetate
- Teste pe capace, închideri și recipiente compatibile
- Controlul rezistenței la torsiune a componentelor
- Teste până la alunecarea sau cedarea probei
- Compararea diferitelor mostre, materiale și procese de fabricație
- Verifică la o valoare de cuplu predefinită
- Verificarea în timpul activităților de testare
- Teste în laboratoare, departamente de producție și medii de control al calității
Întrebări frecvente – Stand de testare a cuplului
Pentru ce este folosit un stand de testare a cuplului?
Susține și menține proba și sistemul de măsurare aliniate în timpul testelor de strângere, slăbire, rotație și rezistență la torsiune.
Standul de testare măsoară cuplul direct?
Nu. Cuplul este măsurat de testerul de cuplu sau celula de cuplu instalată în configurația de testare.
Cum se aplică cuplul?
Baza inferioară este rotită manual de roata de mână laterală, aplicând progresiv un cuplu probei.
Care este scopul suportului superior reglabil?
Permite adaptarea înălțimii setării de testare la lungimea componentei și permite poziționarea corectă a dispozitivului de prindere sau a sistemului de măsurare.
Testerul de cuplu trebuie instalat întotdeauna pe secțiunea inferioară?
Nu. Aspectul depinde de configurația selectată. Sistemul de măsurare și dispozitivele de prindere pot fi poziționate diferit în funcție de eșantion și test.
Cum este securizat proba?
Componenta este prinsă între dispozitivele de prindere superioare și inferioare prevăzute de configurație. Alegerea echipamentului depinde de forma piesei, dimensiuni și tipul testului.
Standul de testare poate fi utilizat cu componente de diferite lungimi?
Da. Caruciorul superior reglabil permite ca distanța dintre sistemele de prindere să fie adaptată la dimensiunile probei.
Ce dispozitive de prindere pot fi folosite?
Pot fi utilizate mandrine și echipamente de prindere compatibile cu geometria componentei. Configurația trebuie să asigure o fixare stabilă fără a modifica comportamentul probei.
De ce este importantă alinierea?
Alinierea corectă permite aplicarea cuplului de-a lungul axei dorite, limitând îndoirea și solicitările laterale care ar putea afecta măsurarea.
Mișcarea este manuală?
Da. Operatorul controlează rotația bazei prin intermediul roții de mână și gestionează direct progresul testului.
Pot fi efectuate teste de strângere și slăbire?
Da. Configurația poate fi configurată pentru a verifica cuplul aplicat în timpul închiderii sau deschiderii componentelor compatibile.
Se poate folosi suportul pentru a verifica cuplul de rupere?
Da. Poate măsura cuplul necesar pentru a porni rotația arborilor, butoanelor, regulatoarelor și altor componente.
Este potrivit pentru teste până la rupere?
Poate fi utilizat pentru teste care continuă până la eșantionarea probei, cu condiția ca testerul de cuplu, standul de testare și echipamentul să fie dimensionate corect pentru aplicație.
Pot fi verificate capacele și închiderile?
Da. Cu o configurație adecvată, poate fi folosit pentru teste de deschidere și închidere pe containere și sisteme de închidere compatibile.
Standul de testare determină dacă componenta este conformă?
Nu. Sistemul aplică torsiune și măsoară cuplul. Evaluarea este efectuată de utilizator conform limitelor și criteriilor aplicabile.
Când este de preferat un stand de testare unui test manual fără restricții?
Este deosebit de util atunci când proba trebuie susținută, menținută alinierea și aplicată rotația într-un mod mai stabil și mai controlat.
Unde poate fi folosit?
Este potrivit pentru laboratoare, departamente de producție, activități de testare, cercetare și aplicații de control al calității.
