Standuri de testare pentru chei dinamometrice
Aceste standuri de testare pentru chei dinamometrice sunt structuri manuale concepute pentru a face aplicarea cuplului mai stabilă și mai consistentă în timpul activităților de verificare și calibrare internă. Atunci când sunt combinate cu un tester digital de cuplu, acestea fac posibilă verificarea punctului de funcționare al cheii reducând în același timp influența operatorului asupra testului.

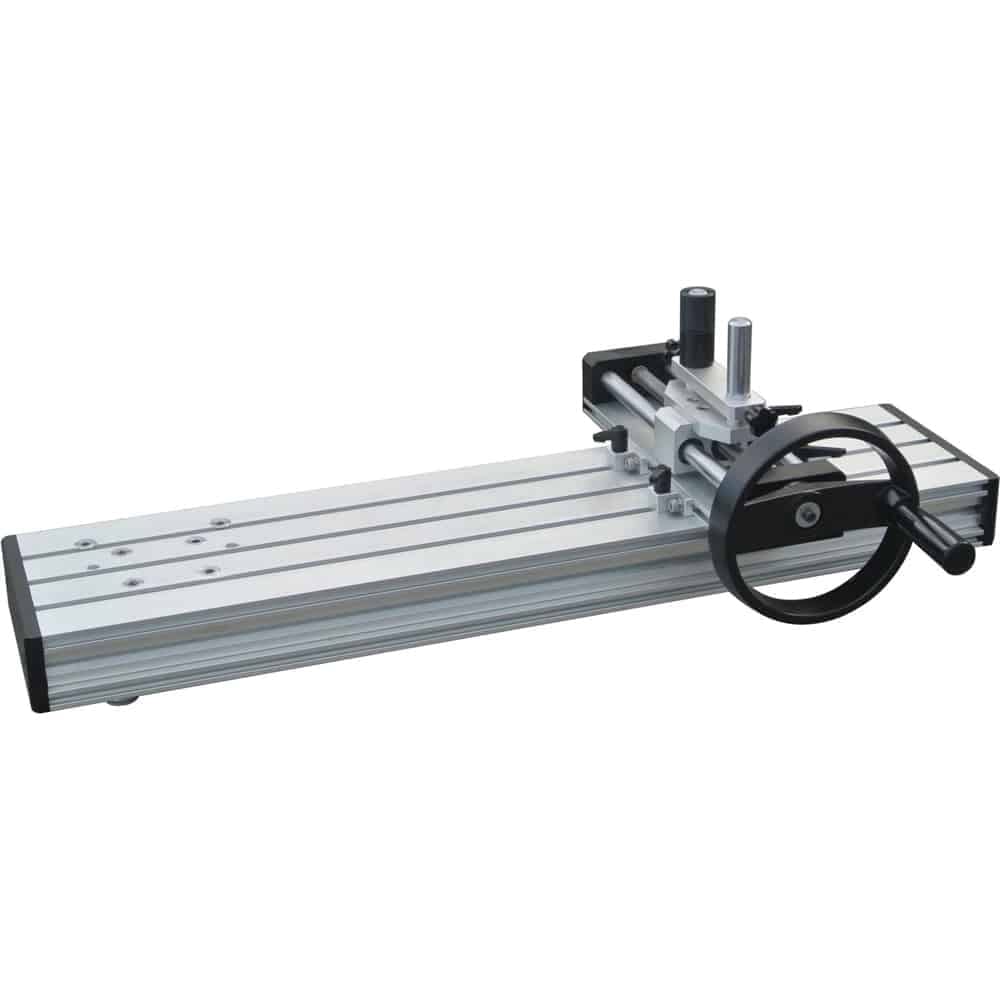

Cheia dinamometrică este conectată la senzorul testerului de cuplu și susținută de mâner de căruciorul în mișcare. Prin rotirea roții de mână, căruciorul avansează progresiv și aplică sarcina treptat pe cheie până când se atinge cuplul setat sau mecanismul declanșează un clic.
Standul de testare menține cheia în poziția corectă și ajută la aplicarea sarcinii de-a lungul unui traseu controlat. Această configurație facilitează repetarea testului, menținând în același timp punctul de aplicare, alinierea și condițiile de funcționare.
Cuplul este măsurat de testerul digital de cuplu, în timp ce suportul susține cheia și aplică sarcina prin mișcarea căruciorului. Configurația completă poate fi utilizată pentru a compara valoarea detectată de testerul de cuplu cu valoarea setată pe cheie și pentru a identifica orice abatere.

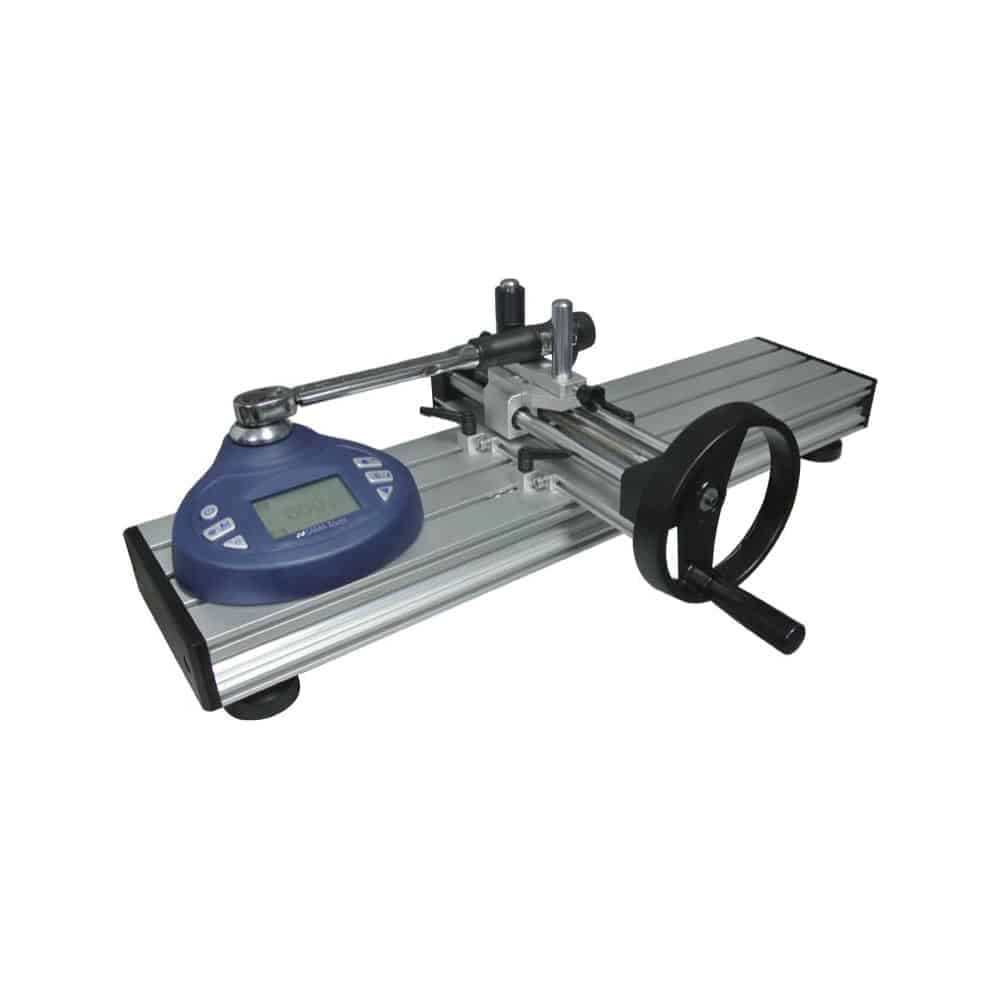

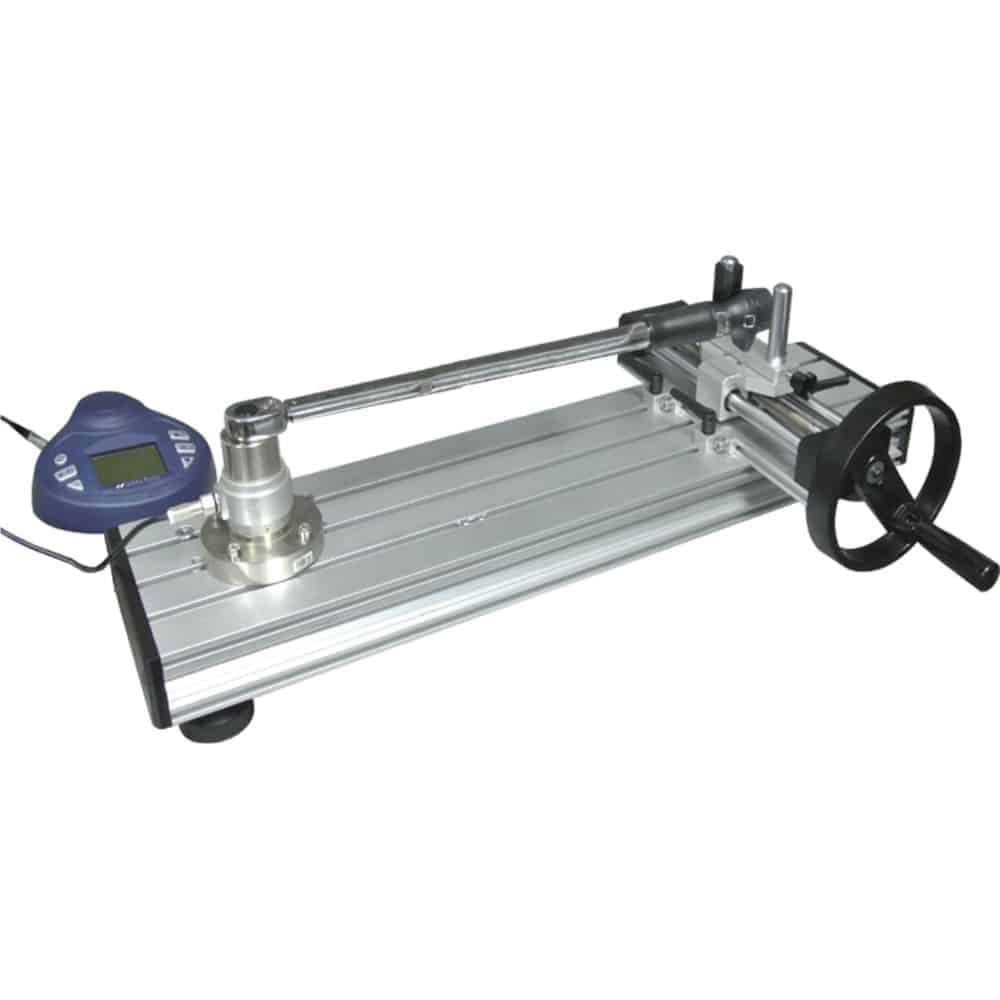

Suporturile pot fi folosite cu ambele Testoare digitale de cuplu SABTE cu senzor integratși Testoare externe de cuplu pentru celule de sarcină SABTEX. Alegerea instrumentului de măsurare depinde de cuplul care trebuie verificat și de configurația cea mai potrivită pentru stația de lucru.
Înainte de testare, cheia trebuie conectată corect la senzor, iar suportul în mișcare trebuie poziționat în punctul dorit de-a lungul pârghiei. Alinierea corectă între testerul de cuplu, acționarea cheii și punctul de aplicare a sarcinii ajută la obținerea unor rezultate comparabile în verificările succesive.
Acționarea cu roată de mână permite creșterea progresivă a mișcării, oferind operatorului control direct asupra vitezei de aplicare. Acest lucru facilitează apropierea valorii cuplului care trebuie verificată fără mișcări bruște și cu efort manual limitat.
Standul poate fi folosit pentru a verifica cheile dinamometrice de tip click, indicând cheile dinamometrice și alte modele compatibile cu testerul de cuplu și geometria structurii. Rezultatul testului este afișat și gestionat prin funcțiile instrumentului de măsură instalat.
Sunt disponibile două modele:
- SABTC-500, cu o structură mai compactă și potrivită pentru cheile dinamometrice în intervalul său de lungime utilă
- SABTC-1000, cu o bază mai lungă pentru verificarea cheilor dinamometrice cu mânere mai lungi
Ambele versiuni au aceeași capacitate de încărcare. Prin urmare, alegerea depinde în principal de lungimea cheilor dinamometrice care trebuie verificate și de spațiul disponibil la stația de lucru.
Utilizarea unui stand de testare dedicat este importantă pentru verificarea corectă și calibrarea internă a cheilor dinamometrice. Structura susține cheia, menține un punct stabil de aplicare a sarcinii și permite creșterea treptată și uniformă a sarcinii. Combinat cu un tester de cuplu SABTE sau SABTEX, permite compararea valorii setate pe cheie cu cuplul măsurat efectiv, reducând influența operatorului și făcând procedura mai controlată și mai repetabilă.
Sistemul poate fi utilizat în departamentele de întreținere, laboratoarele interne de metrologie, atelierele și activitățile de control al calității. Rezultatele furnizate de testerul de cuplu pot documenta verificările periodice și, acolo unde este necesar, pot sprijini reglarea ulterioară a cheii conform procedurilor aplicabile.
Aplicații
- Testare cheie dinamometrică
- Calibrarea internă a cheilor dinamometrice
- Verificarea punctului de funcționare al cheilor dinamometrice de tip clic
- Verificări ale cheilor dinamometrice indicatoare
- Aplicare de sarcină progresivă și controlată
- Comparație între cuplul setat și cuplul măsurat
- Verificări periodice ale sculelor dinamometrice
- Verificări după lucrări de întreținere sau reglare
- Suport pentru activitățile de reglare a cheii dinamometrice
- Teste cu testere de cuplu SABTE cu senzor integrat
- Teste cu testere externe de cuplu SABTEX cu celule de sarcină
- Verificări în departamentele de întreținere
- Verificare în laboratoarele interne de metrologie
- Activitati de testare și control al calității
Întrebări frecvente – Standuri de testare pentru chei dinamometrice
Pentru ce este folosit un stand de testare pentru chei dinamometrice?
Susține cheia și permite aplicarea progresivă și controlată a sarcinii în timpul verificării cuplului.
Standul de testare măsoară cuplul direct?
Cuplul este măsurat de testerul de cuplu SABTE sau SABTEX instalat pe structură. Standul menține cheia în poziție și aplică sarcina prin căruciorul acționat cu roată de mână.
Cum se efectuează testul?
Cheia este conectată la senzorul testerului de cuplu, în timp ce mânerul se sprijină pe suportul căruciorului. Prin rotirea roții de mână, sarcina este aplicată treptat până când cheia face clic sau se atinge condiția de testare necesară.
Ce testere de cuplu pot fi instalate?
Suportul poate fi utilizat cu testere digitale de cuplu SABTE cu senzor integrat și testere externe de cuplu SABTEX cu celule de sarcină.
Care este avantajul în comparație cu testarea fără suport?
Standul susține cheia, menține punctul de aplicare a sarcinii mai consistent și permite creșterea progresivă a sarcinii, îmbunătățind consistența de funcționare în timpul testului.
Suportul poate fi folosit pentru calibrarea internă a cheilor dinamometrice?
Da. Combinat cu un tester de cuplu adecvat, permite compararea cuplului setat pe cheie cu valoarea măsurată efectiv.
Poate fi folosit pentru a regla o cheie dinamometrică?
Standul acceptă verificarea înainte și după reglare.
De ce este importantă poziționarea corectă a suportului mobil?
Punctul de aplicare a sarcinii afectează testul. Prin urmare, suportul trebuie poziționat în punctul cerut de procedura utilizată pentru cheia care se verifică.
De ce trebuie să fie aliniată cheia cu testerul de cuplu?
Alinierea corectă permite aplicarea cuplului de-a lungul axei dorite și ajută la menținerea unor condiții mai consistente între testele succesive.
Sarcina este aplicată manual?
Da. Operatorul rotește roata de mână, care mișcă căruciorul și aplică progresiv sarcina pe cheie.
Care este diferența dintre SABTC-500 și SABTC-1000?
Principala diferență este lungimea utilă a structurii. SABTC-1000 poate găzdui chei dinamometrice cu mânere mai lungi, în timp ce SABTC-500 oferă o configurație mai compactă.
Cele două modele au capacități diferite?
Nu. Ambele versiuni au aceeași capacitate de încărcare; selecția depinde în principal de lungimea cheilor dinamometrice care trebuie verificate.
Ce tipuri de chei dinamometrice pot fi testate?
Suportul este potrivit pentru chei dinamometrice de tip click, chei dinamometrice indicatoare și alte modele compatibile cu senzorul, capacitatea și dimensiunile structurii.
Este potrivit pentru verificări repetate?
Da. Poziția ghidată a cheii și mișcarea acționată de roată fac sistemul deosebit de util atunci când trebuie verificate mai multe unelte sau sunt necesare verificări periodice.
Rezultatul este afișat pe stand?
Cuplul este afișat și gestionat de testerul de cuplu instalat pe structură.
Rezultatele pot fi stocate sau transferate pe un PC?
Aceste funcții depind de testerul de cuplu utilizat. Modelele SABTE și SABTEX permit stocarea și gestionarea măsurătorilor pe un computer prin intermediul software-ului lor dedicat.
Unde este folosit standul de testare?
Poate fi utilizat în departamente de întreținere, laboratoare interne de metrologie, ateliere, activități de producție și control al calității.
