Tester compact de rugozitate a suprafeței

Tester compact de rugozitate a suprafeței

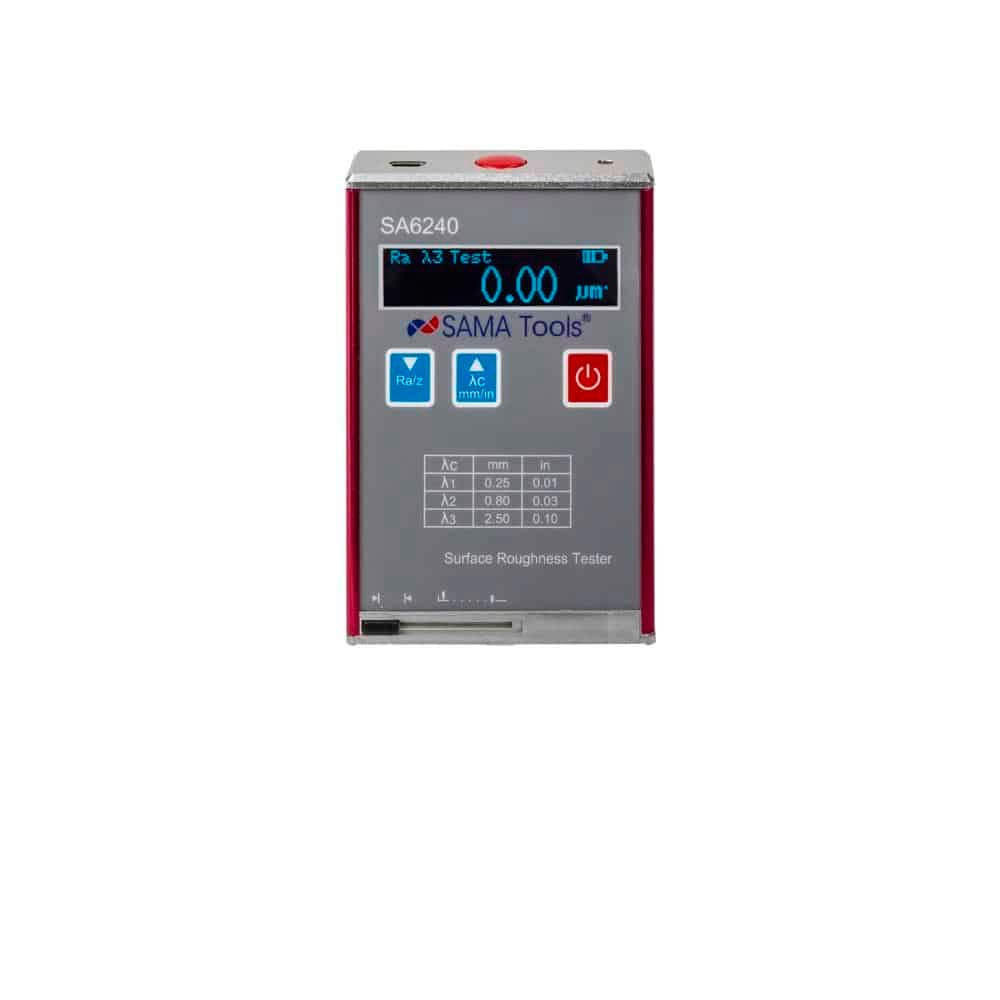

Acest tester compact de rugozitate a suprafeței este un instrument portabil utilizat pentru măsurarea nedistructivă a rugozității suprafeței direct pe componentă, fără a afecta finisajul acesteia. Designul său de buzunar, sonda integrata și construcția robustă îl fac deosebit de potrivit pentru verificări rapide pe suprafețe externe accesibile, atât în producție, cât și în timpul inspecțiilor în laboratoare, ateliere sau mărfuri primite.

Comparativ cu modele SA6200, SA6210, SA6220și SA6230, testerul compact de rugozitate a suprafetei se remarca prin constructia sa integrata, sonda fixa protejata de fereastra glisanta și utilizarea imediata direct pe componenta. Este conceput pentru utilizatorii care trebuie să efectueze inspecții rapide pe suprafețe externe accesibile, fără a configura sonde interschimbabile, o sondă separată sau accesorii dedicate.

Modelele cu sonde interschimbabile rămân mai potrivite atunci când măsurătorile trebuie efectuate în găuri, cavități, caneluri, țevi interne, suprafețe greu accesibile sau geometrii care necesită sonde specifice. SA6240 tester compact de rugozitate a suprafeței este în schimb cea mai practică alegere atunci când principala cerință este inspectarea rapidă a suprafețelor exterioare, folosind un instrument compact, robust, ușor de poziționat.

Poate fi folosit pe suprafete orizontale, verticale și inclinate, fără a fi nevoie de nivelare. În plus, datorită lui Canelură în V pe partea inferioară, poate fi poziționat și pe suprafețe cilindrice exterioare, precum țevi sau componente rotunde. În aceste cazuri, măsurarea trebuie efectuată longitudinal, de-a lungul axei piesei de prelucrat, astfel încât sonda să poată călători corect pe suprafață.

Acest tester portabil de rugozitate a suprafetei compact nu măsoară materialul componentei, ci profilul suprafeței. Prin urmare, poate fi utilizat pe diferite materiale, inclusiv metale, materiale plastice, suprafețe vopsite, acoperite sau tratate, ori de câte ori geometria permite măsurarea corectă a contactului. Acest lucru îl face util într-o gamă largă de medii industriale, nu numai în inginerie mecanică, ci și în toate aplicațiile în care finisarea suprafeței afectează funcția, potrivirea, aderența acoperirii sau aspectul componentei.

Instrumentul măsoară Ra, Rq, Rz și Rt parametrii și se referă la ISO 21920-2, care se referă la parametrii de rugozitate a profilului. Acest lucru face posibilă convertirea unei evaluări vizuale sau tactile a suprafeței în date numerice, utile pentru compararea proceselor de prelucrare, verificarea componentelor furnizate, inspectarea loturilor de producție sau documentarea unei neconformități.

La inspecția rugozității suprafeței, Ra este unul dintre cei mai folosiți parametri deoarece reprezintă rugozitatea medie aritmetică a profilului: o singură valoare care descrie cât de departe se abate suprafața de la o linie medie de referință. Este adesea primul parametru luat în considerare pentru o evaluare globală a finisajului suprafeței.Rz indică înălțimea medie a neregulilor de profil, în timp ce Rqși Rt furnizați informații suplimentare utile atunci când este necesară o analiză mai detaliată.

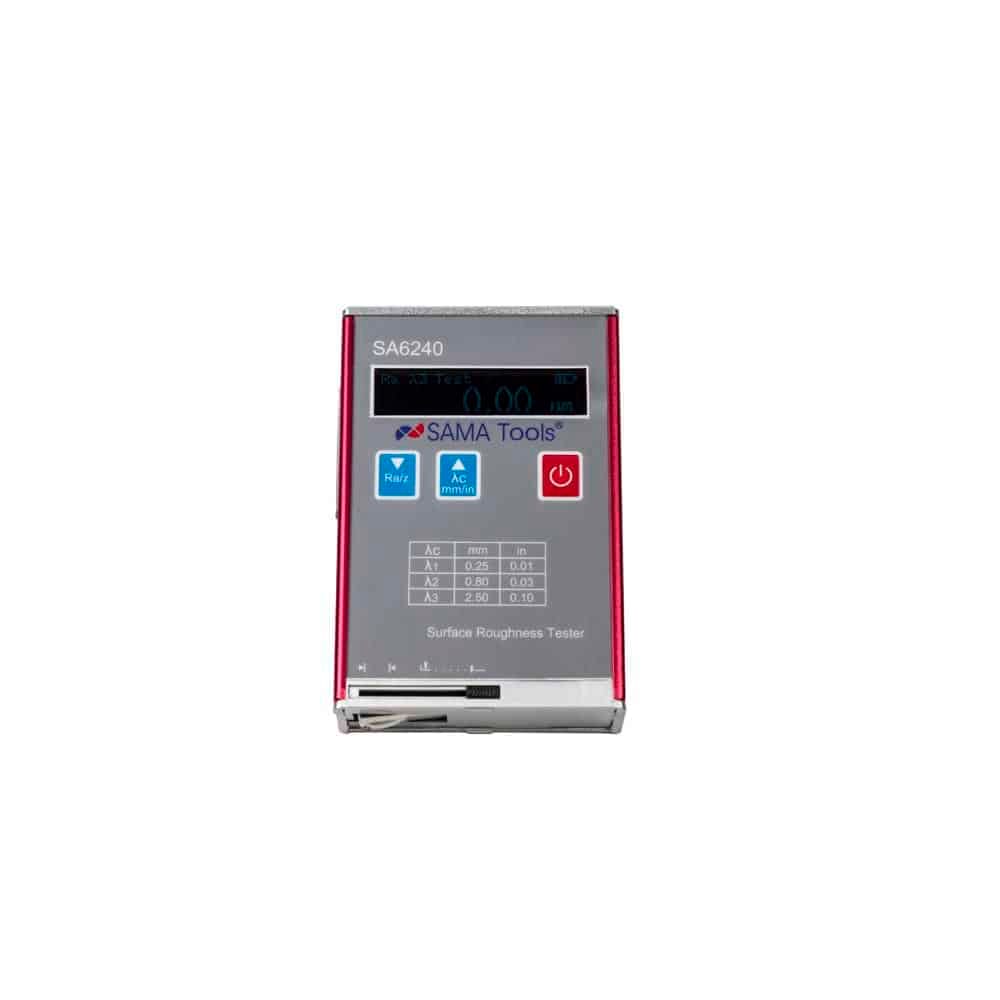

Capacul de protecție al sondei glisantă este o caracteristică practică importantă: senzorul rămâne integrat în instrument și este protejat atunci când nu este utilizat, reducând riscul de impact accidental în timpul transportului sau utilizării zilnice. Afișajul clar și comenzile simple fac ca tester de rugozitate a suprafeței potrivite pentru controale frecvente de către operatorii care trebuie să efectueze inspecții rapide în conformitate cu procedurile interne.

Acest model este potrivit în special atunci când este necesar un instrument compact, ușor de manevrat și gata de utilizare inspecția rugozității suprafeței asupra componentelor externe. Este util în ateliere, departamente de calitate, săli de metrologie sau direct în apropierea liniei de producție, ori de câte ori componenta este accesibilă și nu necesită sonde speciale sau configurații mai complexe.A raport de calibrare poate fi furnizat la cerere.

Aplicații

• Verificarea rugozității suprafețelor pe suprafețele exterioare accesibile
• Măsurare pe suprafețe orizontale, verticale și înclinate fără nivelare
• Măsurare exterioară pe țevi și componente cilindrice, cu cursa sondei longitudinale
• Verificarea finisării suprafeței pe componente frezate, strunjite, șlefuite, lustruite sau tratate
• Verificări rapide în producție, laboratoare, ateliere și controlul mărfurilor primite
• Măsurarea rugozității suprafeței pe componente metalice, plastice, vopsite sau acoperite
• Controlul calității loturii de producție și componentelor furnizate de terți
• Inspectarea suprafetelor finisate fără a afecta componenta
• Comparație între diferite procese de prelucrare sau tratamente de suprafață
• Măsurarea parametrilor precum Ra, Rq, Rz și Rt conform specificațiilor cerute
• Pentru utilizare directă în domeniul unde sunt necesare viteză, caracter practic și design compact

Întrebări frecvente – Tester compact de rugozitate a suprafeței

Pentru ce este folosit un tester compact de rugozitate a suprafeței?
Este proiectat pentru măsurarea nedistructivă a rugozității suprafeței efectuată direct pe piesa de prelucrat. Este potrivit pentru verificări rapide pe suprafețe externe accesibile, unde operatorul trebuie să verifice finisarea suprafeței folosind un instrument portabil, practic și ușor de utilizat.

Care este diferența față de alte teste portabile de rugozitate a suprafeței?
SA6240 diferă de modelele SA6200, SA6210, SA6220 și SA6230 prin designul său compact, cu o sondă integrată. Este mai convenabil și mai rapid pentru inspectarea suprafețelor externe accesibile, în timp ce modelele cu sonde interschimbabile sunt mai potrivite atunci când sunt necesare anumite tipuri de sonde sau când se măsoară în găuri, adâncituri, caneluri sau geometrii greu accesibile.

Testerul compact de rugozitate poate măsura suprafețele cilindrice externe?
Da. Poate fi folosit și pe țevi sau componente cilindrice exterioare datorită canelurii în V, care ajută la poziționarea corectă a instrumentului. Măsurarea trebuie efectuată longitudinal, de-a lungul axei componentei, pentru a permite sondei să se deplaseze corespunzător de-a lungul suprafeței.

Testerul compact de rugozitate a suprafeței poate măsura găurile sau adânciturile din interior?
Nu. Nu este modelul potrivit pentru măsurători interne sau geometrii adânci. Este proiectat în principal pentru suprafețe externe accesibile. Pentru inspecțiile în găuri, țevi interne, adâncituri, caneluri sau alte zone cu vizibilitate limitată, trebuie utilizat un model cu sonde interschimbabile sau o sondă externă.

Se poate măsura pe suprafețe verticale sau înclinate?
Da. Designul său compact permite efectuarea măsurătorilor pe suprafețe verticale și înclinate, precum și pe cele orizontale. Acest lucru îl face practic pentru inspecția directă a componentei atunci când mutarea acesteia în laborator nu este posibilă sau convenabilă.

Instrumentul trebuie nivelat înainte de măsurare?
Nu. Acest model este conceput pentru utilizare rapidă chiar și pe suprafețe neorizontale. Capacitatea de a lucra pe suprafețe înclinate sau verticale simplifică inspecția atunci când componenta este deja montată, poziționată într-o mașină sau greu de mutat.

Testerul compact de rugozitate a suprafeței măsoară doar suprafețele metalice?
Nu. Instrumentul măsoară profilul suprafeței, nu materialul în sine. Prin urmare, poate fi utilizat pe diferite materiale, cu condiția ca suprafața să fie adecvată pentru măsurarea contactului și să permită deplasarea corectă a sondei.

Ce parametri de rugozitate poate măsura?
Poate măsura parametri precum Ra, Rq, Rz și Rt. Ra este cel mai utilizat parametru pentru o evaluare generală a rugozității medii, în timp ce Rz, Rq și Rt permit evaluarea unor aspecte suplimentare ale profilului suprafeței.

Când este acest model alegerea potrivită?
Este alegerea potrivită atunci când principala cerință este inspectarea suprafețelor externe rapid, eficient și cu rezultate repetabile. Este potrivit pentru utilizatorii care caută un instrument compact de utilizat direct în producție, ateliere, controlul calității sau în timpul inspecțiilor la fața locului.

Când este mai bine să alegi un model cu sonde interschimbabile?
Un model cu sonde interschimbabile este de preferat atunci când inspecția implică găuri, adâncituri, caneluri, suprafețe interioare, țevi sau puncte greu accesibile. În aceste cazuri, opțiunea de a utiliza sonde dedicate oferă o flexibilitate mai mare în comparație cu un model compact.

Măsurarea rugozității suprafeței este distructivă?
Nu. Acest tip de măsurare este nedistructiv. Sonda se deplasează pe suprafață și detectează profilul fără a modifica componenta, permițând verificări ale pieselor finite, loturi gata de livrare sau componente aflate deja în procesul de producție.

De ce este utilă verificarea rugozității suprafeței?
Rugozitatea suprafeței afectează frecarea, uzura, comportamentul de alunecare, potrivirea, performanța de etanșare, aderența acoperirii și aspectul vizual al unei componente. Măsurarea acestuia ajută la verificarea dacă finisajul obținut este în concordanță cu funcția prevăzută și cu specificațiile cerute.

Se poate solicita un raport de calibrare?
Da. Raportul de calibrare este disponibil la cerere și permite documentarea verificării instrumentului în sistemul de management al echipamentelor de măsurare al companiei.
