Tester de cuplu extern portabil pentru celule de sarcină

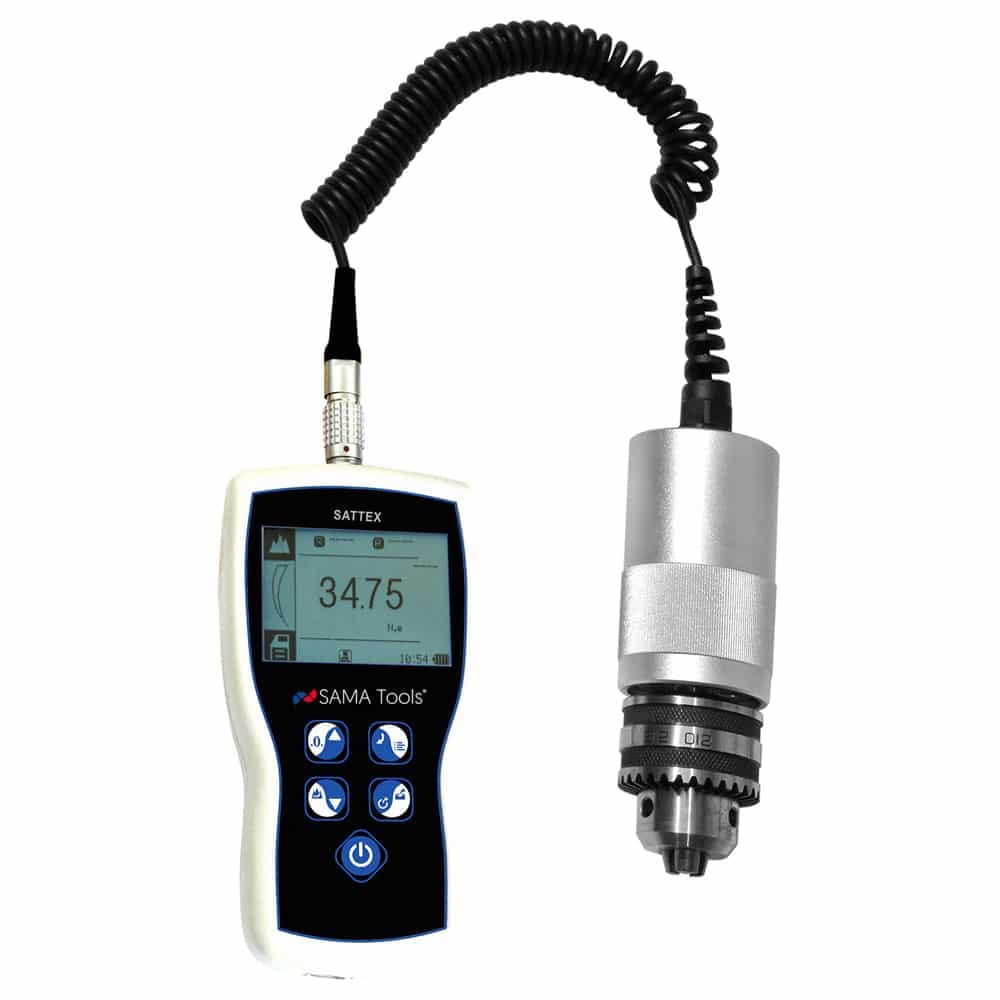

Acest tester portabil de cuplu extern pentru celule de sarcină este conceput pentru a efectua teste de torsiune direct pe componente, șuruburi, arbori, cuplaje și piese mecanice. Unitatea de afișare este separată de senzor, facilitând poziționarea celulei de sarcină la punctul de testare, menținând citirea vizibilă fără a interfera cu proba.
Spre deosebire de testele de cuplu de banc destinate în principal cheilor dinamometrice, acest instrument este conceput în primul rând pentru a verifica comportamentul la torsiune a componentei în sine. Poate fi utilizat în laboratoare, departamente de producție și activități de testare atunci când este necesar să se măsoare cuplul necesar pentru strângerea, slăbirea, rotirea sau defectarea unei componente.
Gama include diferite capacități de până la 10 Nm. Domeniul de măsurare trebuie selectat în funcție de cuplul maxim așteptat și de valorile care trebuie verificate, evitând utilizarea unui senzor excesiv de supradimensionat pentru aplicație.
Senzorul extern este prevăzut cu o mandră reglabilă care poate ține direct biți, adaptoare sau componente compatibile. Phillips, hexagonal, crestat și alte biți de antrenare adecvate pot fi utilizați pentru a adapta sistemul la capul șurubului, piulița sau componenta testată.
Pentru măsurarea corectă, senzorul și proba trebuie să fie aliniate de-a lungul axei de rotație. De asemenea, o parte a sistemului trebuie să fie susținută sau fixată ferm, astfel încât cuplul să fie transmis celulei de sarcină fără mișcare laterală, îndoire sau nealiniere unghiulară care ar putea afecta rezultatul.
Testerul de cuplu măsoară atât în sensul acelor de ceasornic, cât și în sens invers acelor de ceasornic. Prin urmare, poate fi utilizat pentru teste de strângere și slăbire, pentru a verifica cuplul necesar pentru a începe rotația sau pentru a detecta valoarea maximă atinsă în timp ce componenta este răsucită.
Citirea continuă permite observarea variației cuplului pe măsură ce sarcina este aplicată, în timp ce funcția de vârf reține vizibilă valoarea maximă atinsă. Modul primul vârf este util atunci când testul necesită identificarea prima alunecare, defecțiune, detașare sau modificare semnificativă a comportamentului de torsiune a componentei.
Limitele minime și maxime pot fi setate pentru a compara rezultatul cu un interval predefinit, care acceptă verificări de trecere/eșec.
Afișajul poate afișa date numerice sau o reprezentare grafică. Indicatorul de direcție face posibilă identificarea imediată dacă cuplul a fost aplicat în sensul acelor de ceasornic sau în sens invers acelor de ceasornic.
Memoria internă permite stocarea și organizarea mai multor valori în grupuri, simplificând gestionarea rezultatelor din diferite mostre, loturi, sesiuni de testare sau configurații.
Software-ul și cablul de conectare sunt incluse. Valorile stocate pot fi transferate pe un computer pentru arhivare și export, menținând o evidență organizată a verificărilor efectuate.
Când testerul de cuplu este conectat la un PC în timpul testului, software-ul capătă valori în timp real și generează curba cuplu/timp. Graficul permite observarea tendinței cuplului complet, identificarea valorii de vârf și analizarea oricăror variații înainte de slăbirea, mișcarea sau defectarea componentei.
Software-ul permite, de asemenea, exportarea datelor și imaginilor grafice, calcularea valorilor medii și de vârf pentru întreaga înregistrare sau o secțiune selectată și setarea condițiilor de pornire și oprire a înregistrării. Curba cuplu/timp este generată numai în timpul achiziției în timp real.
Configurația portabilă facilitează mutarea unității între diferite stații de inspecție. Pentru teste repetitive, sau atunci când senzorul și proba trebuie susținute și alineate în mod constant, sistemul poate fi integrat cu un stand de testare adecvat aplicației.
Un raport de calibrare este disponibil la cerere.
Aplicații
- Încercări de torsiune pe componente mecanice
- Verificarea cuplului de strângere a șuruburilor
- Verificarea cuplului de slăbire
- Măsurarea cuplului în sensul acelor de ceasornic
- Măsurarea cuplului în sens invers acelor de ceasornic
- Verificări la prima detașare sau defecțiune la torsiune
- Încercări pe arbori, cuplaje și componente ale transmisiei
- Verificarea cuplului necesar pentru începerea rotației
- Verificări ale butoanelor, regulatoarelor și componentelor rotative
- Teste pe șuruburi, piulițe și sisteme filetate
- Verificări de trecere/eșec cu limite reglabile
- Detectarea valorilor maxime ale cuplului
- Comparație între mostre, loturi și diferite procese de producție
- Achiziționarea în timp real a curbei cuplu/timp
- Transferul valorilor stocate pe un PC
- Verificări de laborator, producție și testare
Întrebări frecvente – Tester de cuplu extern portabil pentru celulă de sarcină
Pentru ce este folosit un tester digital portabil de cuplu?
Este folosit pentru a măsura cuplul aplicat componentelor, șuruburilor, arborilor, cuplajelor și altor piese în timpul testelor de strângere, slăbire sau torsiune.
Care este diferența față de un tester de cuplu pentru cheile dinamometrice?
Testerul portabil de cuplu este proiectat în principal pentru a verifica cuplul direct pe componentă. Modelele de banc SABTE și SABTEX sunt destinate în primul rând pentru testarea și calibrarea internă a cheilor dinamometrice și șurubelnițelor dinamometrice.
De ce senzorul este separat de unitatea de afișare?
Celula de sarcină externă poate fi poziționată aproape de probă, în timp ce afișajul rămâne într-o poziție convenabilă pentru citirea și gestionarea testului.
La ce se folosește mandrina de pe senzor?
Deține biți, adaptoare sau componente compatibile, creând conexiunea necesară transmiterii cuplului la celula de sarcină.
Ce biți pot fi folosiți?
În funcție de aplicație, pot fi montate bucăți Phillips, hexagonale, cu fante sau alte biți adecvate în funcție de componenta care este verificată.
Testerul de cuplu poate măsura cuplul de strângere a șuruburilor?
Da. Cu bitul corespunzător, poate măsura cuplul aplicat în timpul strângerii.
Poate fi verificat și cuplul de slăbire?
Da. Instrumentul măsoară în ambele direcții și poate detecta cuplul necesar pentru a începe sau a finaliza slăbirea.
Testerul de cuplu măsoară atât în sensul acelor de ceasornic, cât și în sens invers acelor de ceasornic?
Da. Afișajul indică, de asemenea, direcția în care a fost aplicat cuplul.
Ce intervale de măsurare sunt disponibile?
Gama include diferite capacități de până la 10 Nm, care trebuie selectate în funcție de cuplul maxim așteptat și de valorile de verificat.
Cum ar trebui selectat domeniul de măsurare corect?
Capacitatea trebuie să fie mai mare decât valoarea maximă așteptată, fără a fi excesiv de largă în raport cu valorile cuplului măsurate în mod normal.
De ce este importantă alinierea?
Alinierea corectă transferă cuplul de-a lungul axei de rotație, limitând îndoirea și sarcinile laterale care ar putea afecta rezultatul sau ar putea aplica un stress nedorit celulei de sarcină.
Ce moduri de măsurare sunt disponibile?
Instrumentul oferă moduri de citire continuă, vârf, primul vârf și limită prestabilită.
Pentru ce este folosit modul de vârf?
Păstrează vizibilă valoarea cuplului maxim atins în timpul testului.
Când este util modul primul vârf?
Este util pentru a identifica prima alunecare, defecțiune, detașare sau schimbare semnificativă a cuplului în timp ce componenta este răsucită.
Pot fi stabilite limite de acceptare?
Da. Se poate seta o limită minimă și maximă pentru a accepta verificările de trecere/eșec.
Testerul de cuplu are memorie internă?
Da. Poate stoca mai multe valori și le poate organiza în grupuri.
Sunt incluse software-ul și cablul de conectare?
Da. Ambele sunt incluse ca standard.
Valorile stocate pot fi transferate pe un PC?
Da. Măsurătorile stocate în instrument pot fi descărcate și exportate pentru gestionarea ulterioară.
Se poate obține curba de testare?
Da. Când instrumentul este conectat la un computer în timpul testului, software-ul generează curba cuplu/timp în timp real.
Care este diferența dintre descărcarea de memorie și achiziția în timp real?
Descărcarea memoriei transferă valori individuale deja salvate în instrument. Achiziția în timp real înregistrează tendința continuă a cuplului și generează graficul.
Ce funcții sunt disponibile în software?
Software-ul achiziționează curba, exportă date și grafice, calculează valorile medii și de vârf și analizează o parte selectată a înregistrării.
Este disponibil un raport de calibrare?
Da. Un raport de calibrare este disponibil la cerere.
