Tester de indentare pentru duritate Brinell

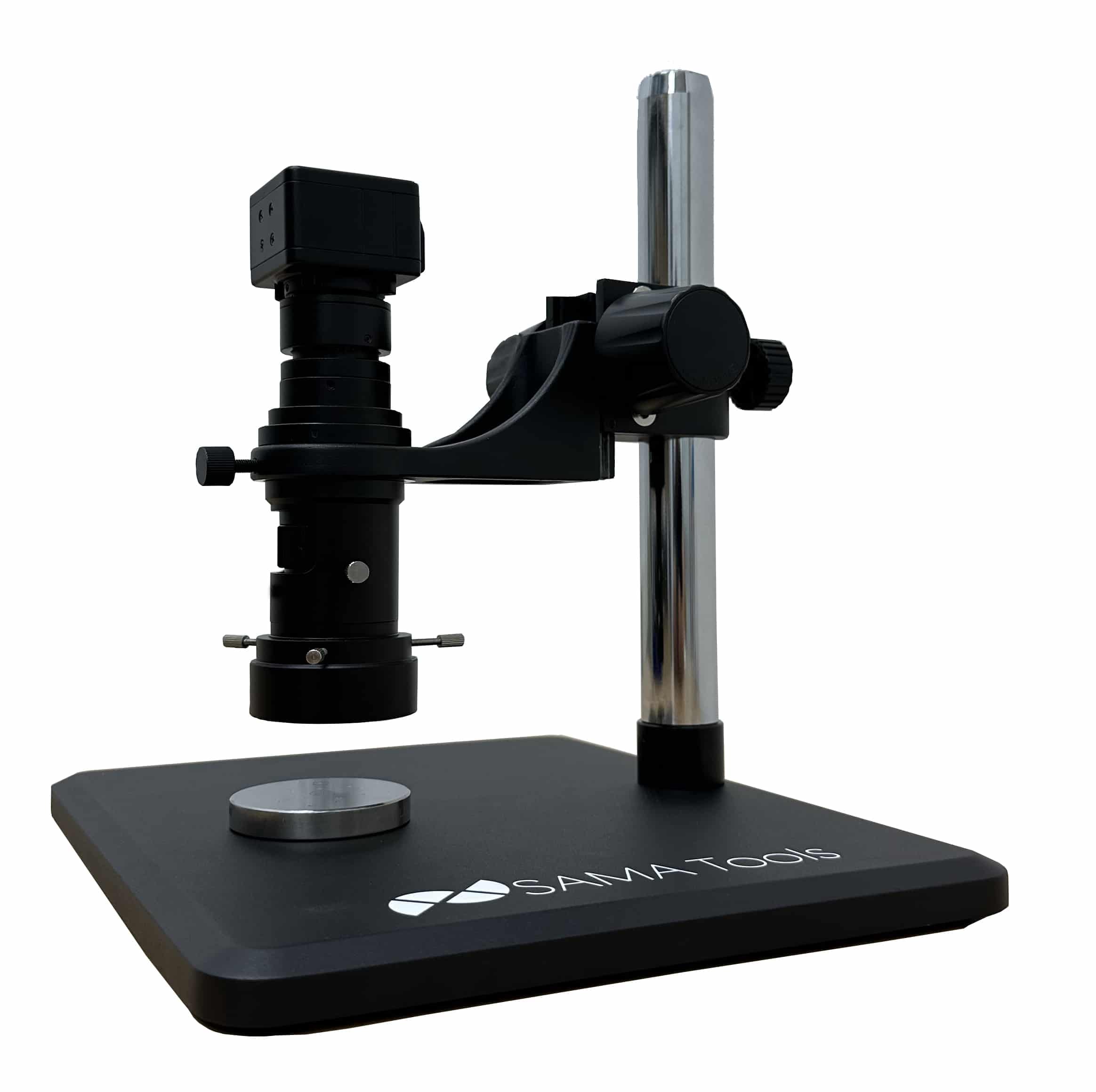

Acest tester de indentare pentru duritate Brinell este un instrument digital de banc conceput pentru a citi și măsura automat indentarea produsă în timpul unui test de duritate Brinell. Nu este un tester complet de duritate, ci un sistem dedicat măsurării indentării, care urmează să fie utilizat după ce indentarea a fost făcută de către testerul de duritate.
În Brinell test, valoarea durității HBW se obține prin măsurarea diametrului adânciturii lăsate de indenterul cu bilă pe eșantion. Citirea indentării este, prin urmare, un pas fundamental, deoarece afectează direct valoarea calculată a durității.
Sistemul înlocuiește citirea manuală tradițională cu un microscop optic, reducând influența operatorului la identificarea marginii indentării și accelerând măsurarea. Camera digitală capătă imaginea indentării, în timp ce software-ul procesează profilul acesteia și determină valoarea durității Brinell.
Acest microscop digital afișează indentarea pe ecranul unui computer ca o imagine clară, mărită. Acest lucru ajută operatorul să inspecteze suprafața mai eficient, să verifice calitatea indentării și să gestioneze măsurarea în mod mai sistematic decât cu citirea manuală la microscop.
Software-ul recunoaște automat indentarea Brinell și calculează valoarea HBW corespunzătoare. Prin urmare, nu este nevoie să citiți manual diametrul, să transcrieți valoarea sau să căutați rezultatul în tabele, reducând etapele de operare și riscul erorilor de citire sau transcriere.
Instrumentul poate citi indentări Brinell produse cu **1 mm, 2. cu citire manuală la microscop.
Software-ul recunoaște automat indentarea Brinell și calculează valoarea HBW corespunzătoare. Prin urmare, nu este nevoie să citiți manual diametrul, să transcrieți valoarea sau să căutați rezultatul în tabele, reducând etapele de operare și riscul erorilor de citire sau transcriere.
Instrumentul poate citi indentările Brinell produse cu 1 mm, 2,5 mm, 5 mm și 10 mm bile, acoperind principalele configurații utilizate pentru testele HBW. Domeniul său de măsurare de până la 750 HBW permite gestionarea unei game largi de indentări Brinell în funcție de testul efectuat și de materialul inspectat.
Această iluminare LED reglabila permite adaptarea luminii la suprafața probei și la calitatea indentării. Iluminarea corectă este importantă deoarece reflexiile, suprafețele întunecate, rugozitatea sau semnele de prelucrare pot face mai dificilă identificarea marginii indentării.

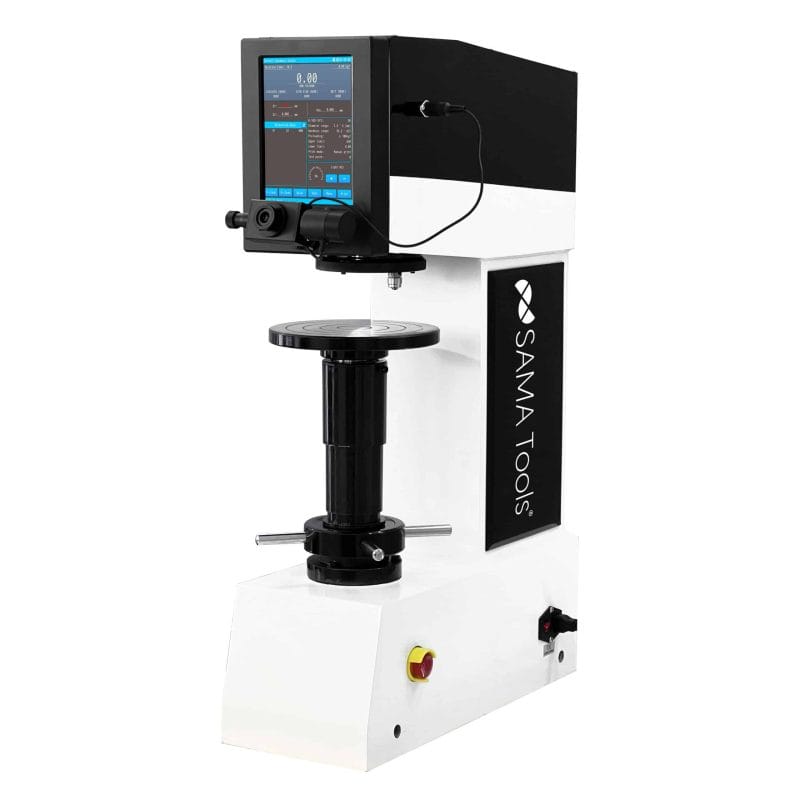

Testerul de duritate Brinell poate fi utilizat împreună cu a Tester de duritate pe banc Brinell când este necesară citirea indentării digitale dedicate sau cu a tester de duritate pe banc multiscale pentru a măsura indentarea Brinell.
În comparație cu microscopul integrat într-un tester de duritate, un tester de indentare dedicat poate face etapa de citire mai practică, mai ales atunci când testele sunt frecvente sau când măsurarea indentării este gestionată la o stație de lucru separată de testerul de duritate. Această soluție ajută la organizarea fluxului de inspecție între generarea indentării și analiza valorii HBW.
Modelul de banc este potrivit atunci când este necesară o stație de lucru stabilă pentru citirea indentărilor Brinell. Atunci când adânciturile trebuie măsurate direct pe piese mari, componente care sunt greu de mutat sau puncte diferite din zona de producție, teste portabile de indentare pentru duritate Brinell poate fi considerată.
Măsurarea automată a indentării este utilă pentru verificări repetate asupra loturilor, probelor și componentelor metalice, deoarece accelerează verificarea și permite o gestionare mai organizată a rezultatelor. Sistemul poate suporta salvarea imaginilor, înregistrarea valorii și generarea de rapoarte de testare prin software.
Testerul de indentare de duritate Brinell este, prin urmare, potrivit pentru laboratoare, departamente de control al calității și inspecții industriale în care testul HBW necesită o citire a indentării mai rapidă, repetabilă și documentabilă.
Aplicații
- Măsurarea digitală a indentărilor Brinell
- Citirea automată a indentărilor Brinell
- Calculul valorii durității HBW
- Măsurarea indentărilor produse în timpul testelor Brinell
- Verificări ale indentărilor produse cu bile de 1 mm, 2,5 mm, 5 mm și 10 mm
- Verificări de control al calității materialelor metalice
- Utilizați împreună cu testere de duritate de banc Brinell
- Reducerea erorilor de citire manuală
- Reducerea erorilor la transcrierea diametrului de indentare
- Achiziție de imagini printr-un microscop digital
- Managementul măsurătorilor prin software
- Salvarea imaginilor și a rezultatelor măsurătorilor
- Verificări repetate în laboratoare și departamente de control al calității
Întrebări frecvente – Tester de indentare pentru duritate Brinell
Ce este un tester de indentare de duritate Brinell?
Este un instrument digital folosit pentru a citi și măsura indentarea produsă în timpul unui test de duritate Brinell, obținând prin software valoarea HBW.
Este un tester complet de duritate Brinell?
Nu. Testerul de duritate Brinell nu aplică sarcina și nu produce indentarea. Este folosit pentru a citi și măsura adâncitura după ce testul a fost efectuat de către testerul de duritate.
Cum se măsoară o indentare Brinell?
Microscopul digital dobândește imaginea indentării, software-ul recunoaște marginea indentării și calculează diametrul necesar pentru a determina valoarea durității Brinell.
De ce este important să măsurați corect o indentare Brinell?
Într-un test Brinell, valoarea HBW depinde de diametrul indentării. O citire inexactă a marginii poate afecta direct rezultatul testului.
Care este avantajul față de un microscop optic tradițional?
Sistemul digital reduce intervenția manuală a operatorului la citirea diametrului, accelerează măsurarea și limitează erorile de citire sau transcriere.
Poate fi folosit cu un tester de duritate de banc Brinell?
Da. Poate fi folosit pentru a citi indentările produse de un tester de duritate de banc Brinell atunci când este necesară o stație digitală dedicată de măsurare a indentării.
Când ar trebui să fie selectat un tester de indentare de duritate Brinell de banc?
Este potrivit atunci când este necesară o stație de lucru stabilă pentru citirea indentărilor Brinell într-un laborator sau departament de control al calității, în special pentru verificări repetate sau probe gestionate separat de testerul de duritate.
Când ar trebui să fie selectat un tester portabil de indentare de duritate Brinell?
Modelul portabil este mai potrivit atunci când indentarea trebuie citită direct pe piese mari, componente greu de mutat sau puncte de măsurare distribuite în producție.
Ce indentări Brinell poate citi?
Poate citi indentări Brinell produse cu bile de 1 mm, 2,5 mm, 5 mm și 10 mm.
Pentru ce este folosită ajustarea axei Z?
Ajustarea axei Z permite ca microscopul să fie poziționat corect în raport cu proba și aduce indentarea care trebuie măsurată în focalizare.
Pot fi salvate imaginile și rezultatele?
Da. Software-ul permite gestionarea imaginilor și a rezultatelor măsurătorilor, facilitând documentarea inspecțiilor finalizate.
