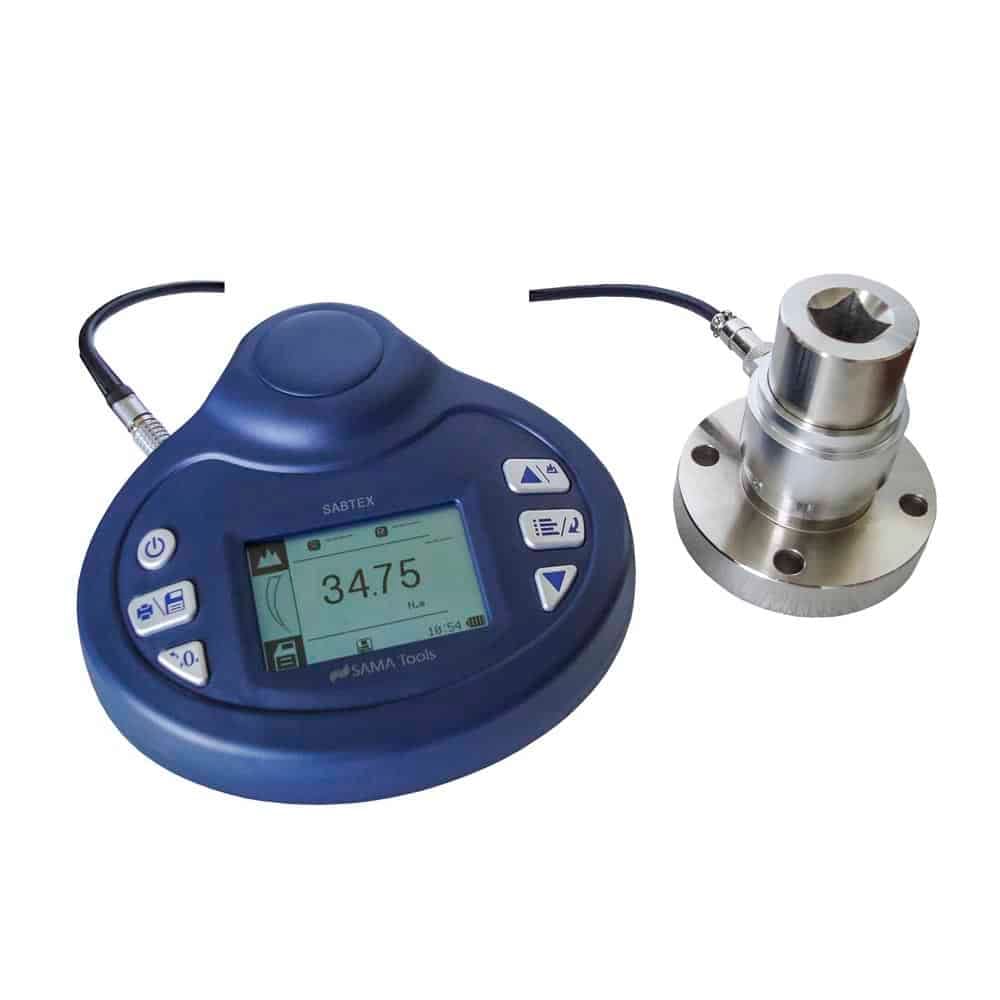

Testoare de cuplu pentru celule de sarcină externe
Aceste teste de cuplu extern pentru celule de sarcină sunt concepute în principal pentru testarea și calibrarea internă a cheilor dinamometrice și șurubelnițelor dinamometrice. Separarea unității de afișare de celula de cuplu facilitează poziționarea senzorului în standuri de testare și configurații de testare dedicate.
Gama include celule de cuplu cu capacități de măsurare diferite, potrivite atât pentru valori mai mici de cuplu, cât și pentru aplicații care necesită capacități mai mari. Selectarea trebuie să țină seama de cuplul maxim așteptat în timpul testului și de domeniul în care vor fi efectuate măsurătorile.
Celula de cuplu externă detectează cuplul aplicat și transmite semnalul către unitatea de afișare, unde rezultatele pot fi citite, stocate și gestionate. Această configurație separată facilitează instalarea senzorului pe standuri de testare pentru cheile dinamometrice.
Sistemul măsoară cuplul atât în sensul acelor de ceasornic, cât și în sens invers acelor de ceasornic, permițând efectuarea verificărilor de strângere și slăbire în ambele direcții.
În timpul testării, este esențial să mențineți celula de cuplu, unealta și axa de aplicare a cuplului aliniate corect. Sarcinile unghiulare sau solicitările laterale pot afecta măsurarea și pot supune senzorul la forțe neintenționate.
Pentru testarea cheii dinamometrice, celula dinamometrică trebuie fixată ferm pe un banc de lucru sau instalată pe o unitate dedicată.Stand de testare pentru cheie dinamometrică SABTC. Standul susține cheia și permite aplicarea progresivă a sarcinii prin intermediul căruciorului acționat de roată de mână, îmbunătățind stabilitatea și consistența în timpul testului.
Pe lângă cheile dinamometrice, testerul poate fi configurat să verifice șurubelnițele dinamometrice și să efectueze teste suplimentare de cuplu compatibile cu capacitatea celulei, geometria componentelor și alinierea corectă a sistemului.
Pentru a testa sau calibra șurubelnițe electrice sau cu impact în interior, trebuie instalat un adaptor SABTSG între scula și celula de cuplu. Aceste dispozitive acționează ca elemente de amortizare sau de frecare, absorbind inerția și vârfurile de impuls generate de șurubelniță înainte ca acestea să ajungă la senzor.
Adaptorul deteriorat protejează celula de cuplu de solicitările bruște și reproduce răspunsul unei îmbinări în timpul strângerii în condiții controlate. Sunt disponibile patru versiuni, cu capacități diferite de până la 100 Nm, care pot fi selectate în funcție de cuplul produs de unealtă.
Sunt disponibile mai multe moduri de operare. Citirea instantanee afișează cuplul în timp ce sarcina este aplicată, în timp ce modul de vârf păstrează valoarea maximă atinsă. Sunt disponibile și funcții First-Peak și Double-Peak.
Limitele minime și maxime pot fi setate pentru a compara rezultatul cu intervalul necesar. Această funcție acceptă verificări de succes/eșec și verificarea repetată a sculelor sau operațiunilor care trebuie să respecte valorile de cuplu definite.
Afișajul arată valoarea numerică, direcția de aplicare și o reprezentare grafică a variației cuplului. Orientarea ecranului poate fi adaptată la poziția unității de afișare, facilitând citirile în diferite configurații de testare.
Memoria internă permite stocarea și organizarea măsurătorilor în grupuri. Fiecare rezultat păstrează atât valoarea cuplului, cât și direcția în care a fost aplicat.
Software-ul și cablul de conectare sunt incluse și oferă două moduri de gestionare a rezultatelor.
Prima permite ca valorile stocate anterior în memoria internă să fie transferate pe un PC pentru arhivare și export ca parte a documentației de control.
Al doilea capătă cuplu în timp real în timpul testului și generează curba cuplu/timp. Graficul face posibilă observarea modului în care se modifică cuplul, identificarea valorii maxime și analizarea tendinței complete de măsurare.
Software-ul permite, de asemenea, să fie exportate date și imagini grafice, să fie calculate valori medii și de vârf pe întreaga curbă sau pe o secțiune selectată și să fie definite condițiile de pornire și oprire a înregistrării. Curba este generată numai în timpul achiziției în timp real.
Când se preferă o aranjare mai compactă cu senzorul integrat în corpul instrumentului, Testoare digitale de cuplu SABTE cu senzor integrat sunt de asemenea disponibile.
A raport de calibrare este disponibil la cerere.
Aplicații
- Testarea cheilor dinamometrice
- Calibrarea internă a cheilor dinamometrice
- Verificarea șurubelnițelor dinamometrice
- Măsurători de cuplu în sensul acelor de ceasornic
- Măsurători de cuplu în sens invers acelor de ceasornic
- Verificări de strângere și slăbire
- Verificări de trecere/eșec folosind limite minime și maxime
- Detectarea cuplului maxim
- Verificări la primul vârf și la dublu vârf
- Testarea șurubelnițelor electrice cu adaptoare deteriorate
- Instalare pe standuri de testare pentru chei dinamometrice
- Achiziționarea în timp real a curbei cuplu/timp
- Transferul valorilor stocate pe un PC
- Verificări în medii de producție, întreținere și laborator
Întrebări frecvente – Testoare de cuplu pentru celule de sarcină externe
Pentru ce este utilizat un tester de cuplu extern pentru celule de sarcină?
Este folosit pentru a măsura cuplul aplicat în timpul unui test. Principalele sale aplicații sunt testarea și calibrarea internă a cheilor dinamometrice și șurubelnițelor dinamometrice.
Care este diferența față de un tester de cuplu cu senzor integrat?
Într-un model cu celulă de sarcină externă, senzorul este separat de unitatea de afișare și conectat prin cablu. Acest lucru facilitează instalarea pe standuri de testare și sisteme de testare dedicate.
Testerul de cuplu poate măsura atât în sensul acelor de ceasornic, cât și în sens invers acelor de ceasornic?
Da. Cuplul poate fi măsurat în ambele direcții pentru verificări de strângere și slăbire.
Sunt disponibile capacități de cuplu diferite?
Da. Gama include celule de cuplu cu diferite capacități de măsurare, selectate în funcție de cuplul maxim așteptat și de valorile de verificat.
Cum ar trebui să fie selectată capacitatea corectă a celulei de cuplu?
Capacitatea ar trebui să fie mai mare decât cuplul maxim așteptat, rămânând în același timp adecvată pentru valorile de măsurat. O gamă excesiv de largă poate să nu fie cea mai bună alegere pentru aplicație.
Testerul poate fi folosit pentru cheile dinamometrice?
Da. Testarea și calibrarea internă a cheilor dinamometrice se numără printre principalele sale aplicații.
Se pot verifica și șurubelnițele dinamometrice?
Da. Cu echipamente și sisteme de conectare adecvate, cuplul aplicat de șurubelnițele dinamometrice poate fi măsurat.
Pentru ce este folosit un stand de testare pentru chei dinamometrice?
Susține cheia și permite aplicarea treptată a sarcinii printr-un cărucior acționat de roată de mână, îmbunătățind stabilitatea și consistența în timpul testului.
De ce este importantă alinierea corectă a celulei de cuplu?
Alinierea corectă permite aplicarea cuplului de-a lungul axei dorite. Forțele laterale sau unghiulare pot afecta rezultatul și pot deteriora senzorul.
O șurubelniță electrică poate fi testată direct pe celula de cuplu?
Nu. Șurubelnițele electrice sau cu impact necesită un adaptor SABTSG, care absoarbe vârfurile de inerție și de impuls generate de unealtă.
Cum funcționează un adaptor degradat?
Acționează ca element de amortizare sau de frecare, reproducând răspunsul unei îmbinări în timpul strângerii și reducând solicitările impulsive transmise celulei de cuplu.
Ce adaptoare deteriorate sunt disponibile?
Sunt disponibile patru modele, cu capacități diferite de până la 100 Nm, care urmează a fi selectate în funcție de șurubelnița și cuplul care trebuie verificat.
Ce moduri de măsurare sunt disponibile?
Citirea instantanee, vârful maxim, primul vârf și vârful dublu sunt disponibile.
Când se utilizează modul vârf?
Modul de vârf păstrează valoarea maximă atinsă în timpul testului și este util, de exemplu, la verificarea punctului de funcționare al unei chei dinamometrice.
Pentru ce se folosește modul primul vârf?
Identifică primul eveniment semnificativ din timpul testului prin înregistrarea valorii maxime atinse înainte ca cuplul să scadă cu procentul setat.
Ce detectează modul dublu vârf?
Înregistrează două evenimente succesive în cadrul aceluiași test când variația cuplului are două valori maxime distincte.
Pot fi stabilite limite de acceptare?
Da. Se poate defini o valoare minimă și maximă pentru a verifica dacă cuplul măsurat se încadrează în intervalul necesar.
Testerul de cuplu are memorie internă?
Da. Rezultatele pot fi salvate, organizate în grupuri și revizuite ulterior pe afișaj sau transferate pe un computer.
Este stocată și direcția cuplului?
Da. Fiecare măsurătoare stochează atât valoarea cuplului, cât și direcția în sensul acelor de ceasornic sau în sens invers acelor de ceasornic în care a fost aplicată.
Sunt incluse software-ul și cablul de conectare?
Da. Software-ul de achiziție și cablul de conectare sunt incluse ca standard.
Care este diferența dintre transferul de memorie și achiziția în timp real?
Transferul de memorie descarcă valorile individuale stocate anterior în instrument. Achiziția în timp real înregistrează variația continuă a cuplului și generează curba cuplu/timp.
Ce funcții sunt disponibile în software?
Software-ul transferă datele stocate, dobândește curba în timp real, exportă date și grafice, calculează valorile medii și de vârf și analizează o secțiune selectată a înregistrării.
Este disponibil un raport de calibrare?
Da. Un raport de calibrare este disponibil la cerere.
