Banc de inspecție între centre

Banc de inspecție între centre

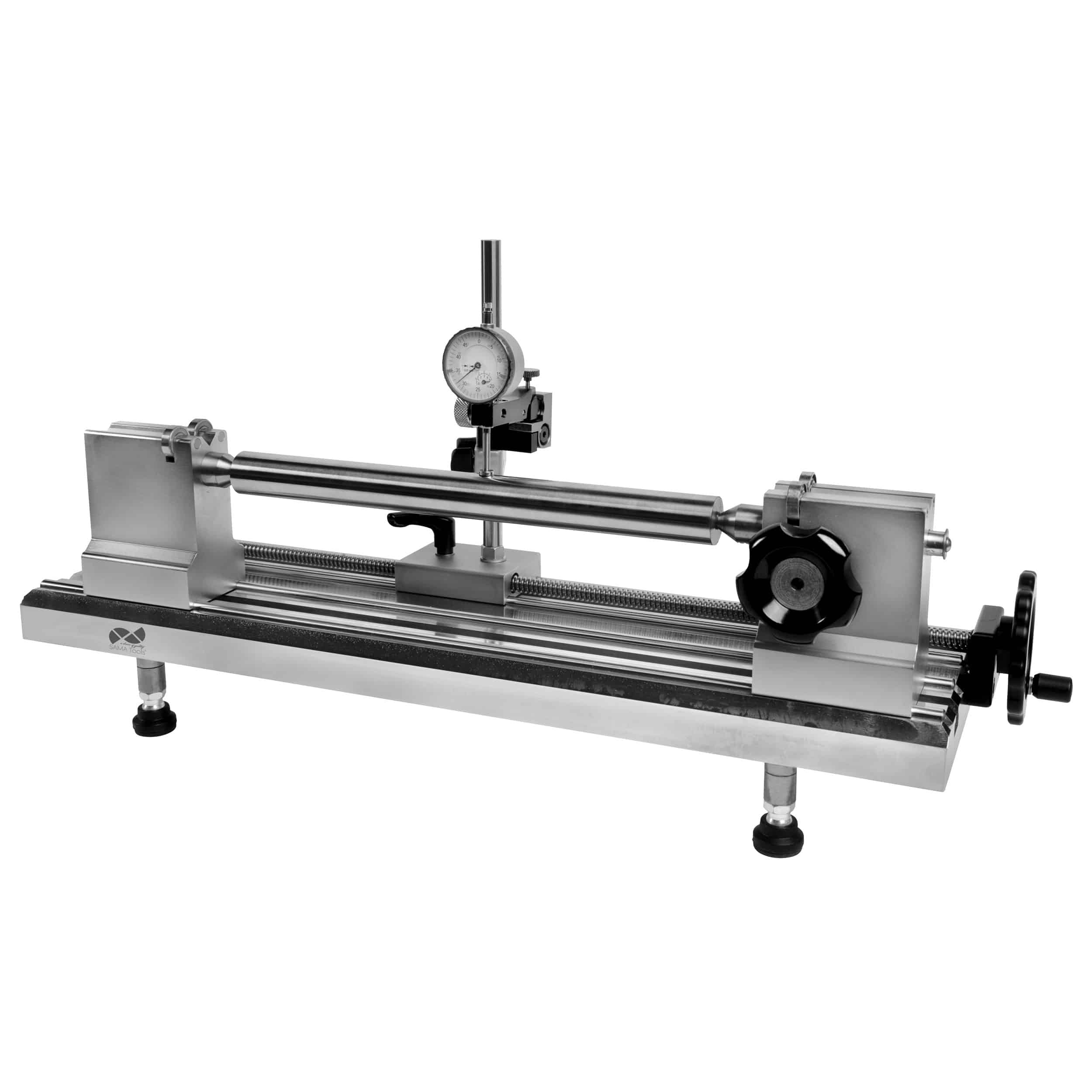

Acest banc de inspecție între centre este o soluție concepută pentru inspecția dimensională și geometrică a arborilor și componentelor cilindrice, deosebit de utilă atunci când concentricitatea și precizia de rotație trebuie verificate continuu în timpul rotației. Este destinat atelierelor, departamentelor de control al calității și sălilor de metrologie în care componentele cilindrice trebuie inspectate într-un mod practic, stabil și repetabil.

Principiul de funcționare este simplu și eficient: componenta este poziționată între două centre și verificată în timpul rotației cu ajutorul unui comparator. Acest lucru face posibilă detectarea directă a abaterilor geometrice și evaluarea comportamentului componentei în raport cu propria sa axă.

Banca este echipată cu două contrapuneri, unul fix și unul mobil cu roată de poziționare. Această configurație facilitează poziționarea componentelor și permite adaptarea bancului la piese de diferite lungimi. Butonul de blocare de pe contracul mobil ajută la asigurarea componentei într-o poziție stabilă în timpul inspecției, o caracteristică importantă pentru menținerea consistenței și repetabilității măsurării.

Acest cadranul este furnizat ca standard și montat pe suportul său dedicat. Suportul cadranului poate fi deplasat orizontal cu ajutorul unei roți de mână, permițând operatorului să se deplaseze de-a lungul componentei și să inspecteze mai multe puncte de-a lungul lungimii acesteia, fără a repoziționa manual sistemul de măsurare. Acesta reprezintă un avantaj practic la verificarea arborilor și a pieselor cilindrice, în special la componentele lungi sau unde sunt necesare mai multe puncte de inspecție.

Banca este dotata și cu role de sprijin pentru arbori fără găuri centrale, extinzând semnificativ posibilitățile de aplicare. Pe lângă componentele pregătite pentru inspecția tradițională între centre, este, de asemenea, posibilă verificarea componentelor fără găuri centrale, făcând sistemul mai versatil pentru aplicații reale de atelier și testare.

Structura bancului este concepută pentru a oferi o referință stabilă și o bună ușurință în utilizare în timpul inspecțiilor repetitive. La verificarea arborilor de masă, a știfturilor și a componentelor cilindrice prelucrate, stabilitatea sistemului este esențială pentru a obține măsurători consistente și pentru a compara în mod fiabil diferite piese din același lot de producție.

Un alt punct forte al acestui banc este că depășește simpla susținere a componentei, permițând o adevărată inspecție geometrică în timpul rotației. Din acest motiv este deosebit de util atunci când concentricitatea, deformarea și comportamentul general de rotație trebuie verificate în condiții apropiate de axa reală de funcționare a componentei.

Un accesoriu opțional de suport este, de asemenea, disponibil pentru a extinde și mai mult domeniul de aplicare a bancului în funcție de tipul de componentă care este inspectată. Pentru companiile care lucrează cu arbori, role, știfturi și alte componente cilindrice, acest banc reprezintă o soluție practică și profesională pentru a face controlul calității mai rapid, mai organizat și mai repetabil.

Aplicații

• Inspecția arborilor de pământ și a componentelor cilindrice
• Verificarea concentricității
• Inspecția geometrică a componentelor prelucrate între centre
• Verificarea arborilor fără găuri centrale folosind role de sprijin
• Controlul calității în ateliere, sali de producție și metrologie

Întrebări frecvente – Banc de inspecție între centre

La ce se folosește un banc de inspecție între centre?
Este utilizat pentru inspectarea arborilor și a componentelor cilindrice prin evaluarea comportamentului acestora în timpul rotației, în special pentru verificări de concentricitate și geometrice.

Când ar trebui să fie preferat un banc de inspecție între centre față de o soluție mai simplă?
Se recomandă atunci când componenta trebuie verificată mai constant în raport cu axa ei și atunci când este necesară o inspecție geometrică mai fiabilă pe piesele cilindrice.

Care este avantajul de a avea unul fix și unul mobil?
Permite poziționarea și blocarea mai ușoară a componentei în timp ce adaptează banca la piese de diferite lungimi.

Care este scopul roții de mână de pe contrapunctul mobil?
Este folosit pentru a aduce contrapunctul în contact cu componenta, simplificând poziționarea corectă înainte de blocare.

De ce suportul cadranului reglabil orizontal este un avantaj practic?
Permite cadranului să se deplaseze de-a lungul componentei și să inspecteze mai multe puncte mai rapid fără a repoziționa manual sistemul de măsurare.

Este inclus cadranul?
Da, cadranul este furnizat ca standard, astfel încât bancul este pregătit pentru lucrările de inspecție de bază.

Poate fi folosit doar pe componente prelucrate între centre?
Nu, datorită rolelor de sprijin poate fi folosit și pentru arbori fără găuri centrale, extinzând gama de aplicații în ateliere și departamente de testare.

Ce inspecții se efectuează cel mai frecvent cu acest banc?
În principal verificări de concentricitate și inspecții geometrice pe arbori, știfturi și componente cilindrice.

De ce este util pentru arbori de pământ?
Deoarece acest tip de componentă necesită adesea verificări ale preciziei de rotație și verificarea abaterilor geometrice de-a lungul suprafeței.

Este potrivit pentru inspecții repetitive de producție?
Da, deoarece oferă o configurație stabilă, este practic de utilizat și potrivit pentru inspecția frecventă a loturilor de producție.

În ce departamente este cel mai des folosit?
Este utilizat pe scară largă în atelierele de mașini, departamentele de control al calității, zonele de testare și sălile de metrologie unde componentele cilindrice trebuie verificate în mod constant.

De ce să alegeți un banc de inspecție între centre?
Deoarece permite o inspecție geometrică mai precisă a componentelor cilindrice folosind o configurație stabilă și mai fiabilă decât sistemele de suport mai simple.

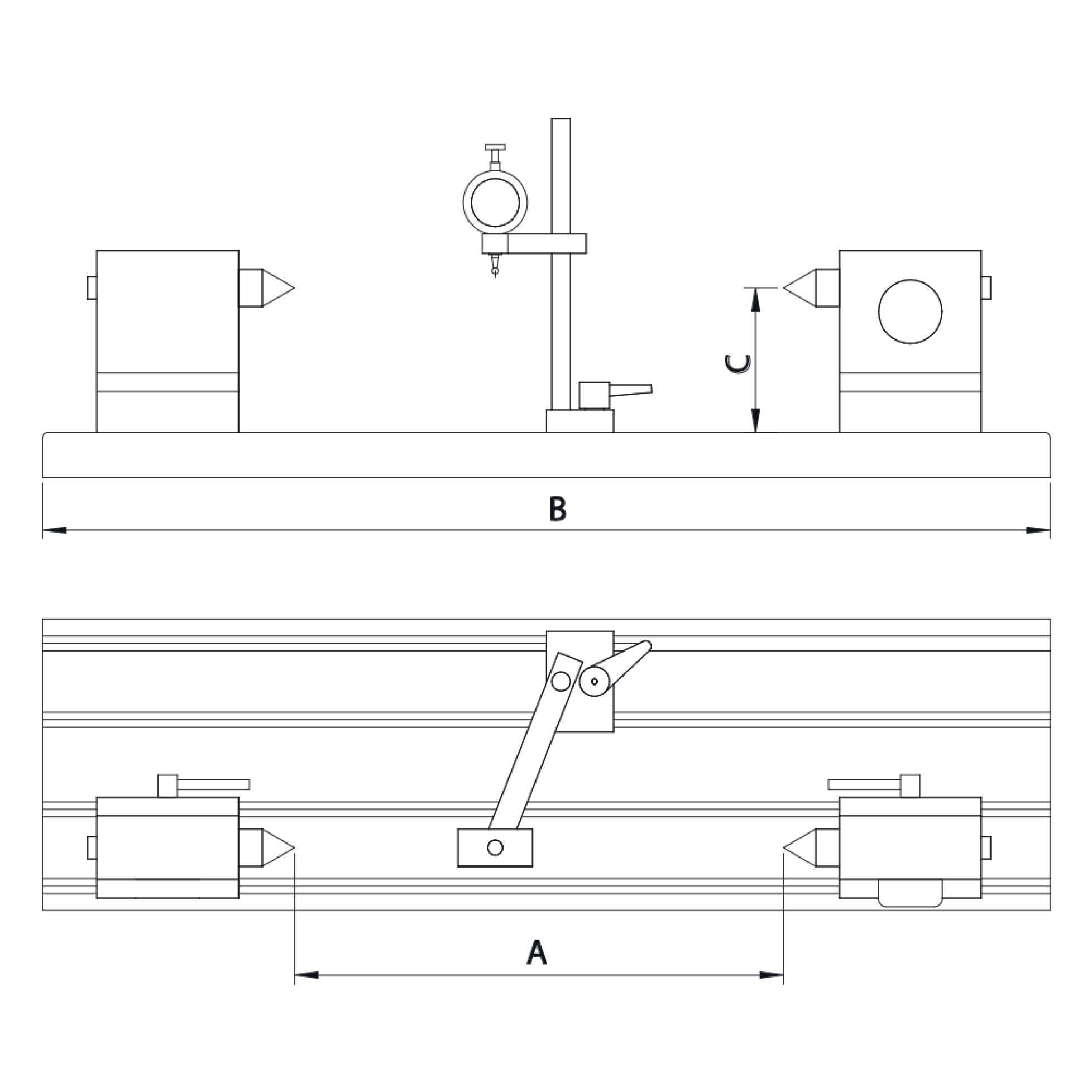

Specificații tehnice
