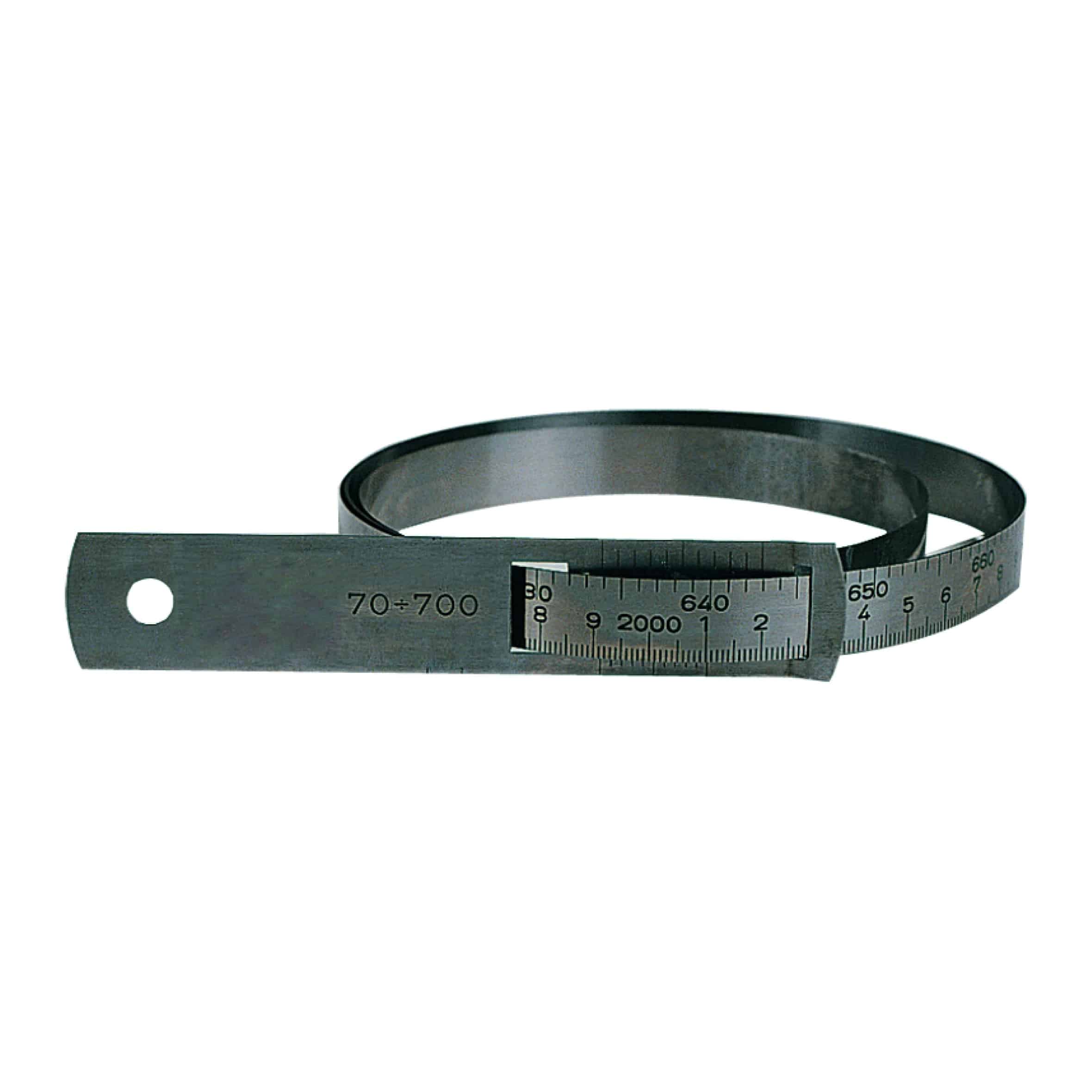

Bandă de circumferință din oțel

Bandă de circumferință din oțel

Această bandă de circumferință este un instrument de măsurare conceput pentru a determina diametrul exterior a unei părți. Construcția sa flexibilă cu bandă o face deosebit de potrivită atunci când inspecția trebuie efectuată direct pe componente cilindrice, fără a fi nevoie să se calculeze manual diametrul din circumferință.

Principalul avantaj al acestui instrument este citirea directă a diametrului. Odată ce banda este înfășurată în jurul piesei, valoarea poate fi citită direct pe scara dedicată, făcând inspecțiile dimensionale mai rapide și mai practice în aplicațiile de atelier. Acest lucru este util în special atunci când se verifică tuburi, arbori, role, flanșe, rezervoare, manșoane și alte componente cilindrice de dimensiuni semnificative.

Din punct de vedere al construcției, banda de circumferință este realizată cu a bandă flexibilă de oțel, permițându-i să se adapteze cu ușurință la suprafață, menținând în același timp o bună stabilitate în timpul măsurării. Gradulizarea gravată și înnegrită îmbunătățește lizibilitatea și face instrumentul practic chiar și în condiții normale de atelier. acest vernier de 0,1 mm permite de asemenea o evaluare mai detaliată comparativ cu o lectură aproximativă.

O caracteristică interesantă este prezența două cântare. Scara principală permite direct citirea diametrului, în timp ce a doua scară se referă la circumferință. Aceasta înseamnă că instrumentul poate fi folosit atât ca instrument de măsurare a diametrului cu citire directă, cât și ca referință practică pentru circumferința dezvoltată.

Banda de circumferință este deosebit de utilă atunci când măsurarea directă a diametrului cu un șubler, micrometru sau alte instrumente de măsurare rigide ar fi dificilă sau nepractică. Acest lucru se întâmplă de obicei pe diametre mari, conducte instalate, rezervoare, piese cilindrice mari sau componente care nu pot fi mutate cu ușurință într-o cameră de metrologie.

Din punct de vedere operațional, utilizarea este simplă: banda este înfășurată în jurul suprafeței exterioare a piesei, poziționată corect și apoi se citește direct valoarea diametrului. Pentru a obține măsurători fiabile, este important ca banda să adere corect la suprafață și ca măsurarea să fie efectuată fără înclinare sau tensiune neregulată. Acest lucru face ca banda de circumferință să fie un instrument foarte practic pentru inspecții rapide, dar utile din punct de vedere tehnic.

Este, de asemenea, o soluție deosebit de interesantă pentru inspecții pe teren, pentru că îmbină viteza, portabilitatea și lectura imediată. În multe aplicații industriale, ajută la reducerea timpului necesar pentru verificarea diametrului exterior asupra componentelor care altfel ar necesita proceduri mai lente sau mai puțin convenabile.

Banda de circumferință este disponibilă în diferite domenii de măsurare, cu versiuni potrivite pentru diametre mai mici și altele destinate diametrelor mult mai mari. În funcție de model, capacitățile de măsurare variază de obicei de la 20–300 mm până la 200–3000 mm, cu scalele de circumferință corespunzătoare.

Pe scurt, banda de circumferință este un instrument practic atunci când este necesară inspecția rapidă a diametrului exterior al pieselor cilindrice, oferind citire directă, flexibilitate și utilizare convenabilă atât în medii de atelier, cât și direct pe componentele instalate.

Aplicații

• Măsurarea diametrului exterior al țevilor și țevilor
• Verificarea arborilor, rolelor și pieselor cilindrice
• Verificarea dimensională a flanșelor, manșoanelor și inelelor
• Măsurarea rezervoarelor, vaselor și componentelor cilindrice
• Inspecții rapide în atelier, producție și aplicații pe teren
• Verificarea diametrului direct pe componentele instalate
• Măsurarea diametrelor mari greu de inspectat cu instrumente rigide

Întrebări frecvente – bandă de circumferință

Ce este o bandă de circumferință?
O bandă de circumferință este un instrument de măsurare folosit pentru a determina diametrul exterior al unei piese cilindrice.

La ce se folosește o bandă de circumferință?
Este folosit pentru a măsura rapid diametrul pieselor cilindrice, mai ales atunci când instrumentele de măsurare rigide nu sunt practice.

Cum funcționează o bandă de circumferință?
Banda flexibila este infasurata în jurul piesei și, odata pozitionata corect, permite citirea directa a diametrului pe scara dedicata.

De ce este utilă citirea directă a diametrului?
Se evită măsurarea mai întâi a circumferinței și apoi calcularea manuală a diametrului, făcând inspecțiile mai rapide și mai imediate.

Care este diferența dintre diametrul și circumferința de pe bandă?
Instrumentul include scale referitoare atât la diametru, cât și la circumferință, oferind o referință directă în funcție de aplicație.

Pe ce părți este folosită o bandă de circumferință?
Este utilizat în mod obișnuit pe tuburi, arbori, role, flanșe, manșoane, rezervoare și alte componente cilindrice.

Când ar trebui folosită o bandă de circumferință în loc de șubler?
Este deosebit de util atunci când diametrul este mare, când piesa este deja instalată sau când instrumentele de măsurare rigide nu sunt practice.

Ce înseamnă vernierul de 0,1 mm?
Înseamnă că instrumentul oferă o rezoluție de citire de 0,1 mm pentru inspecții mai detaliate.

De ce banda este flexibilă?
Construcția flexibilă permite benzii să se adapteze corect la suprafața exterioară a piesei în timpul măsurării.

Care este scopul gradării gravate și înnegrite?
Îmbunătățește lizibilitatea și face cântarul mai ușor de citit în timpul utilizării.

Este potrivit pentru măsurători pe teren sau componente instalate?
Da, este deosebit de util direct pe piesele instalate, deoarece este ușor, flexibil și practic de utilizat.

Sunt disponibile diferite domenii de măsurare?
Da, benzile de circumferință sunt disponibile în mai multe versiuni potrivite pentru diferite game de diametre, de la dimensiuni mai mici până la componente cilindrice mari.

Ce greșeli comune ar trebui evitate atunci când utilizați o bandă de circumferință?
Cele mai frecvente greșeli sunt poziționarea incorectă a benzii, măsurarea înclinată și tensiunea incorectă a benzii în timpul citirii.
