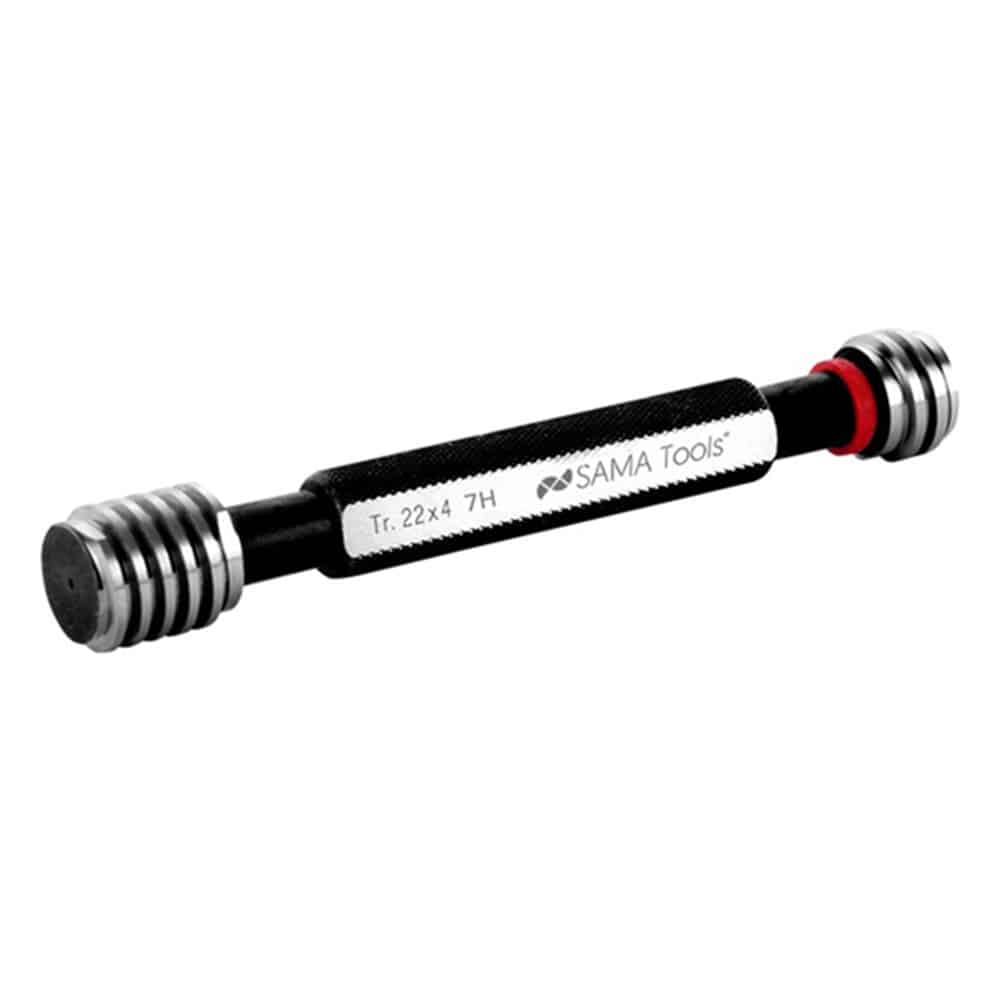

Calibre de dop cu filet trapezoidal GO/NO GO
Aceste calibre cu filet trapezoidal GO/NO GO este un instrument de inspecție utilizat pentru verificare fire trapezoidale interne, folosit în mod obișnuit în aplicațiile în care firul nu este folosit doar pentru fixare, ci și implicat în transmiterea mișcării și a forțelor. Prin urmare, este o soluție extrem de practică ori de câte ori este necesară o verificare rapidă a conformității filetului interior cu cuplajul prevăzut, fără a fi necesară o inspecție dimensională completă de fiecare dată.
Spre deosebire de firele de fixare destinate în principal strângerii, fire trapezoidale sunt utilizate pe componente de transmisie și de acționare, cum ar fi șuruburi, piulițe, sisteme de alimentare și ansambluri mecanice concepute pentru a transforma mișcarea de rotație în mișcare liniară. Din acest motiv, inspecția filetului trebuie efectuată folosind un instrument compatibil atât cu geometria filetului, cât și cu aplicația sa funcțională.
Din punct de vedere operațional, cel Calibre pentru filet GO/NO GO permite o inspecție practica și imediata direct în interiorul filetului interior al componentei. GO sfârșit trebuie să se înșurubeze corect în filet, în timp ce NO GO sfârșit nu trebuie să intre dincolo de limita permisă pentru un fir conform. În acest fel, inspecția nu oferă o valoare numerică, ci mai degrabă o judecată funcțională care permite operatorului să determine rapid dacă componenta este acceptabilă sau nu.
Această abordare este deosebit de avantajoasă în producția în serie și inspecțiile în atelier, unde verificările trebuie să fie rapide, rămânând în același timp fiabile din punct de vedere tehnic. aceste calibre de dop cu filet trapezoidal De asemenea, ajută la standardizarea inspecțiilor între operatori și la menținerea coerenței în timpul controalelor repetitive, în special pe componentele filetate destinate sistemelor de mișcare și transmisie.
Din punct de vedere aplicativ, acest instrument este utilizat pe scară largă pe piulițe, șuruburi trapezoidale, sisteme de translație, mecanisme de reglare, cricuri, ansambluri șuruburi cu plumb și, mai general, pe piesele mecanice la care filetul trapezoidal trebuie să garanteze o cuplare corectă și funcțională. Prin urmare, este potrivit atât pentru producție, cât și pentru inspecția finală ori de câte ori este necesară o metodă de verificare simplă, dar riguroasă.
Din punct de vedere al producției, calibru tampon filetat este produs în oțel călit, o caracteristică care oferă o rezistență excelentă la uzură chiar și în timpul controalelor repetitive. Acest lucru este deosebit de important atunci când gabaritul este utilizat continuu în departamentele de producție sau activitățile de control al calității.
Pentru cerințe speciale sunt disponibile și execuții dedicate. La cerere, pot fi furnizate versiuni pentru filete pe stanga și toleranțe speciale. Acest lucru face ca calibre cu filet trapezoidal GO/NO GO potrivit pentru aplicații specifice care necesită configurații diferite de execuțiile standard.
Pe scurt, cel calibre cu filet trapezoidal GO/NO GO este o soluție de inspecție extrem de eficientă pentru verificarea fileturilor trapezoidale interne folosind o metodă rapidă, practică și repetabilă, menținând în același timp consistența tehnică și ușurința de utilizare în operațiunile zilnice.
Aplicații
- Verificarea filetelor interne trapezoidale
- Verificarea funcțională a sistemelor de piulițe și șuruburi
- Verificarea șuruburilor de plumb și a mecanismelor de transmisie a mișcării
- Verificarea componentelor destinate să transforme mișcarea de rotație în mișcare liniară
- Utilizare în ateliere, departamente de scule și controlul calității
- Inspecții rapide direct în producție
- Verificarea filetelor utilizate pentru transmiterea mișcării și a forțelor
- Aplicații care implică filete pe stânga și toleranțe speciale la cerere
Întrebări frecvente – Calibrul cu filet trapezoidal GO/NO GO
Ce este un calibre cu filet trapezoidal GO/NO GO?
Este un instrument de inspecție utilizat pentru verificarea executiei corecte a filetelor interne trapezoidale folosind un sistem GO/NO GO.
Pentru ce se folosește un calibre trapezoidal cu filet?
Este folosit pentru a verifica rapid dacă un filet trapezoidal intern se conformează condițiilor de cuplare prevăzute, fără a efectua de fiecare dată o măsurătoare numerică completă.
Cum se folosește un calibre cu filet trapezoidal GO/NO GO?
Capătul GO trebuie să se înșurubeze corect în filetul interior, în timp ce capătul NO GO nu trebuie să intre dincolo de limita permisă pentru un filet conform.
De ce firele trapezoidale necesită un instrument de inspecție dedicat?
Deoarece sunt utilizate în aplicații mecanice în care filetul trebuie să transmită mișcare și forțe, prin urmare inspecția trebuie să fie în concordanță atât cu geometria, cât și cu scopul funcțional al filetului.
Unde se folosesc în principal firele trapezoidale?
Acestea sunt utilizate în principal pe piulițe, șuruburi, sisteme de alimentare, cricuri, dispozitive de reglare și ansambluri cu șuruburi.
Ce verifică acest instrument în practică?
Verifică conformitatea funcțională a filetului interior în raport cu condițiile corecte de cuplare.
Calibrul cu filet trapezoidal oferă o măsurare numerică a filetului?
Nu, nu este destinat să furnizeze o valoare numerică, ci să confirme în mod practic dacă firul este conform.
De ce este util în inspecțiile producției în serie?
Pentru că permite inspecții rapide, repetabile și ușor de interpretat chiar și atunci când trebuie verificate un număr mare de piese.
Pe ce componente este utilizat în principal?
Este utilizat pe piulițe, sisteme de translație, ansambluri de șuruburi și alte componente cu filete trapezoidale interne.
Din ce material este fabricat calibrul cu filet trapezoidal?
Este fabricat din oțel călit pentru a oferi o rezistență excelentă la uzură în timpul inspecțiilor repetitive.
Sunt disponibile execuții speciale?
Da, filete pe stânga și toleranțe speciale sunt disponibile la cerere.
Cui este destinat acest instrument?
Este destinat atelierelor, departamentelor de scule, mediilor de inspecție și control al calității care trebuie să verifice rapid și fiabil filetele trapezoidale interne.
Care sunt cele mai frecvente greșeli atunci când utilizați un calibre trapezoidal GO/NO GO?
Cele mai frecvente greșeli sunt folosirea lui pe fire murdare sau bavuri, forțarea capătului NO GO și folosirea unui calibre cu caracteristici care nu corespund firului inspectat.
