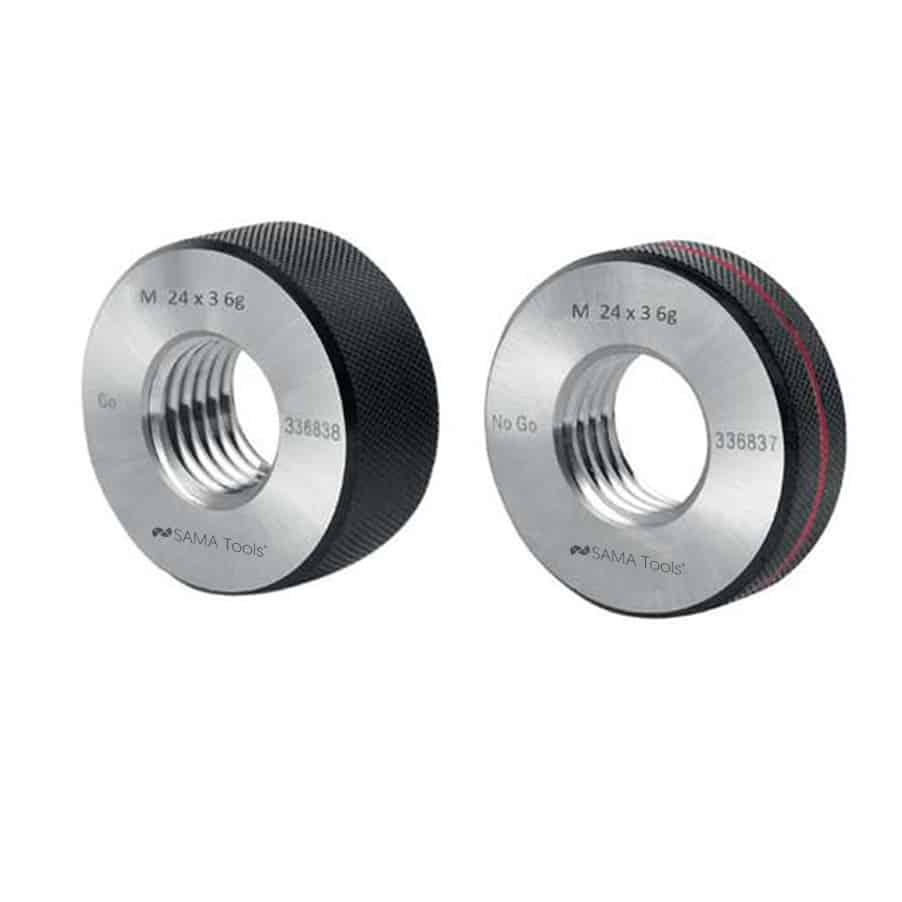

Calibre inel cu filet metric GO/NO GO
Aceste calibre inel cu filet metric GO/NO GO este un instrument de inspecție folosit pentru a verifica rapid conformitatea filete externe metrice. Spre deosebire de instrumentele care oferă o citire numerică, acest tip de inspecție funcționează pe un principiu funcțional: determină imediat dacă filetul exterior este corect sau nu, făcând inspecția mai simplă, mai rapidă și repetabilă.
Principiul de funcționare al Calibre inel filetat GO/NO GO este imediată. GO inel trebuie să se înșurubeze corect pe filetul exterior care urmează să fie inspectat, în timp ce Inel NO GO nu trebuie să dea un rezultat conform. Când inspecția oferă acest rezultat, firul respectă limitele cerute. Acesta este exact motivul Calibre inelare filetate GO/NO GO sunt utilizate pe scară largă în inspecțiile de producție, unde este important să se determine rapid dacă o componentă poate fi acceptată.
Din punct de vedere operațional, cel calibru inel filetat este utilizat în principal pentru inspectarea șuruburilor, știfturilor, fitingurilor filetate, arborilor filetate și, în general, a tuturor componentelor cu filete externe metrice. Este deosebit de potrivit ori de câte ori multe piese trebuie verificate rapid, folosind o metodă de inspecție clară și ușor de repetat direct în producție.
Fire metrice au un profil triunghiular de 60° și pot avea pas grosier sau pas fin. Din acest motiv, calibre inel cu filet metric GO/NO GO trebuie să corespundă nu numai cu diametrul nominal, ci și cu pasul exact al filetului care trebuie inspectat. Această corespondență între diametru, pas și toleranță este ceea ce face ca inspecția funcțională să fie fiabilă și consecventă cu filetul supus inspecției.
Aceste calibre inelare cu filet metric GO/NO GO sunt disponibile într-o gamă largă de execuții standard pentru inspecția filetelor externe metrice. Seria standard este produsă în Toleranță 6g. Pe lângă versiunile standard, calibre speciale cu inele cu filet poate fi fabricat și la cerere, cu diametre și pasuri speciale sau cu toleranțe speciale în funcție de cerintele aplicatiei. Execuții pentru fire de mâna stângă sunt de asemenea disponibile, acoperind aplicații dimensionale mai puțin standard.
Din punct de vedere al producției, cel calibru inel filetat este produs în oțel călit, o caracteristică utilă pentru asigurarea unei bune rezistențe la uzură în timpul controalelor repetitive. Acest aspect devine deosebit de important ori de câte ori instrumentul este utilizat frecvent în producție și trebuie să mențină consistența și fiabilitatea în timp.
Un alt aspect important este că calibre inel filetate nu au scopul de a măsura numeric firul, ci de a verifica conformitatea funcțională într-un mod practic. În practică, ei determină rapid dacă filetul extern este corect, simplificând munca operatorului și făcând inspecțiile în serie mult mai rapide.
Din acest motiv, Calibre inel filetat GO/NO GO este o soluție utilizată pe scară largă în atelierele mecanice, departamentele de scule, mediile de inspecție și control al calității, mai ales ori de câte ori viteza de inspecție, ușurința de utilizare și repetabilitatea pe mai multe piese sunt importante.
Aplicații
- Inspecție rapidă a filetelor externe metrice
- Inspecția funcțională a șuruburilor, știfturilor și componentelor filetate
- Inspecție repetitivă pe piesele filetate exterior
- Verificarea filetelor metrice cu pas gros și fin
- Utilizare în ateliere, departamente de scule și controlul calității
- Inspecție rapidă a producției direct în atelier
- Verificarea fitingurilor, arborilor filetati și componentelor strunjite
- Aplicatii cu filet pe stanga, diametre speciale sau toleranțe speciale la cerere
Întrebări frecvente – Calibre inel cu filet metric GO/NO GO
Ce este un calibre inel cu filet metric GO/NO GO?
Este un instrument de inspecție utilizat pentru verificarea conformității filetelor externe metrice folosind un sistem GO/NO GO.
Pentru ce este folosit un calibre cu inel filetat GO/NO GO?
Este folosit pentru a verifica rapid dacă un filet extern metric respectă limitele cerute, fără a efectua o inspecție numerică completă.
Cum funcționează un calibre inel cu filet metric?
Inelul GO trebuie să se înșurubeze corect pe filetul exterior, în timp ce inelul NO GO nu trebuie să dea un rezultat conform. În acest fel, inspecția verifică rapid dacă firul este corect.
Când sunt folosite calibrele cu inele filetate?
Sunt utilizate în principal în inspecții rapide de producție, inspecții finale și ori de câte ori multe componente filetate trebuie verificate într-un mod practic și repetabil.
Ce inspectează acest instrument în practică?
Verifică conformitatea funcțională a filetului exterior în raport cu diametrul, pasul și profilul.
Este potrivit atât pentru filete cu pas gros, cât și pentru fire fine?
Da, ecartamentul metric al filetului este selectat atât în funcție de diametrul nominal, cât și de pasul filetului care trebuie inspectat.
Care este clasa de toleranță standard pentru aceste calibre cu inele filetate?
Seria standard este disponibilă cu toleranță de 6g.
Pot fi furnizate calibre cu inele filetate cu diametre speciale?
Da, la cerere pot fi fabricate calibre speciale cu inele filetate cu diametre nestandard.
Pot fi furnizate terenuri speciale?
Da, pe lângă versiunile standard, sunt disponibile și execuții cu pasuri speciale.
Pot fi furnizate toleranțe diferite față de seria standard?
Da, pot fi realizate și execuții cu toleranțe speciale ori de câte ori inspecția necesită caracteristici diferite față de seria standard.
Sunt disponibile versiuni cu filet stânga?
Da, la cerere pot fi furnizate și calibre inelare pentru filete din stânga.
Din ce material este fabricat inelul cu filet metric GO/NO GO?
Este fabricat din oțel călit, o soluție potrivită pentru asigurarea unei bune rezistențe la uzură în timpul controalelor repetitive.
Cui este destinat acest instrument?
Este destinat atelierelor mecanice, departamentelor de scule, mediilor de inspecție și control al calității care au nevoie să verifice filetele externe metrice într-un mod rapid și fiabil.
Care sunt cele mai frecvente greșeli atunci când utilizați un calibre cu inel filetat GO/NO GO?
Cele mai frecvente greșeli sunt folosirea manometrului pe fire murdare sau bavuri, forțarea inelului NO GO pe filet și utilizarea unui inel GO cu pas diferit de filetul inspectat.
