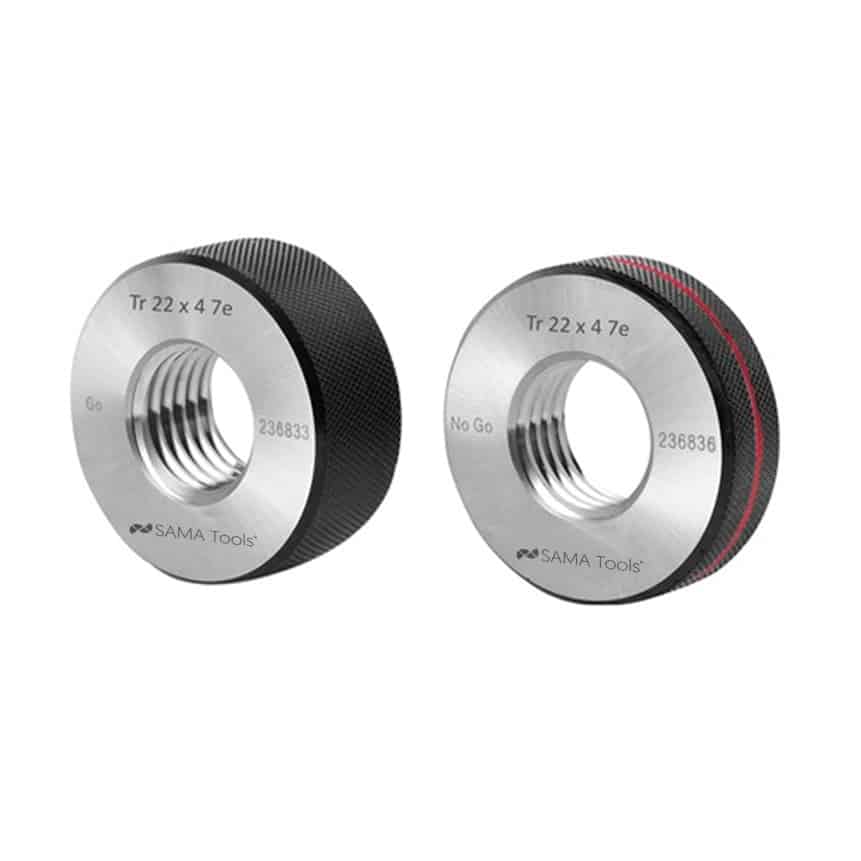

Calibre inel cu filet trapezoidal GO/NO GO
Aceste calibre inel cu filet trapezoidal GO/NO GO este un instrument de inspecție utilizat pentru verificare fire trapezoidale externe. Este o soluție practică ori de câte ori este necesară o verificare rapidă a conformității filetului fără a efectua de fiecare dată o măsurătoare numerică completă. În practică, permite operatorului să determine imediat dacă filetul exterior este potrivit pentru condițiile de cuplare prevăzute.
Fire trapezoidale sunt utilizate în principal în sistemele destinate transmiterea mișcării și a forțelor. Din acest motiv, ele se găsesc în mod obișnuit pe șuruburile trapezoidale, ansamblurile cu șurub plumb, mecanismele de avans, sistemele de reglare, cricuri și, mai general, pe componentele mecanice la care filetul nu este folosit doar pentru fixare, ci este implicat direct în funcționarea mecanismului. În aceste aplicații, inspecția filetului trebuie efectuată folosind un instrument compatibil atât cu geometria, cât și cu scopul funcțional al filetului.
Din punct de vedere operațional, inspecția se realizează direct pe filetul exterior al piesei. GO inel trebuie să se înșurubeze corect pe filet, în timp ce Inel NO GO nu trebuie să depășească limita permisă pentru un fir conform. În acest fel, instrumentul nu oferă o valoare numerică ci mai degrabă o indicație practică a conformității condițiilor de cuplare, utilă în special în timpul controalelor repetitive și verificărilor directe ale producției.
Unul dintre principalele avantaje ale calibre inel cu filet trapezoidal este viteza de inspecție. Ori de câte ori trebuie verificate multe piese, acest tip de instrument ajută la uniformizarea, rapiditatea și mai ușor de interpretat inspecțiile între diferiți operatori. Prin urmare, este deosebit de practic pentru ateliere, departamente de scule, activități de inspecție și control al calității.
Din punct de vedere al aplicației, gabaritul inel este adecvat în special pentru inspectarea șuruburilor trapezoidale, arborilor filetat, sistemelor de translație și componentelor mecanice care trebuie să funcționeze continuu sub sarcină sau cu control al mișcării. În aceste cazuri, inspecția filetului exterior devine un pas important în prevenirea problemelor de cuplare în timpul asamblarii și funcționării sistemului.
Din punct de vedere al producției, calibre inelare cu filet trapezoidal sunt produse în oțel călit, o caracteristică aleasă pentru a oferi o rezistență excelentă la uzură chiar și în timpul controalelor repetitive. Acest aspect este deosebit de important atunci când instrumentul este utilizat continuu pe loturi de producție sau în departamente în care inspecția filetului face parte din activitățile de rutină.
Pentru cerințe speciale sunt disponibile și execuții dedicate. La cerere, pot fi furnizate versiuni pentru filete pe stanga, toleranțe speciale și dimensiuni speciale. Acest lucru face ca calibre inel cu filet trapezoidal GO/NO GO potrivit pentru aplicații care necesită configurații diferite de execuțiile standard.
Pe scurt, cel calibre inel cu filet trapezoidal GO/NO GO este o soluție de inspecție extrem de eficientă pentru verificarea fileturilor trapezoidale externe, mai ales ori de câte ori este necesară o metodă de inspecție rapidă, practică și repetabilă înainte de asamblare sau inspecție finală.
Aplicații
- Verificarea filetelor exterioare trapezoidale
- Verificarea funcțională a șuruburilor trapezoidale și a sistemelor cu șurub plumb
- Inspecție sisteme de translație și șuruburi
- Verificarea componentelor destinate transmiterii mișcării și forțelor
- Utilizare în ateliere, departamente de scule și controlul calității
- Inspecții rapide direct în producție
- Verificarea filetelor pe sistemele de reglare și cricuri
- Aplicații care implică filete pe stânga, toleranțe speciale și dimensiuni speciale la cerere
Întrebări frecvente – Calibre inel cu filet trapezoidal GO/NO GO
Ce este un calibre inel cu filet trapezoidal GO/NO GO?
Este un instrument de inspecție utilizat pentru verificarea executiei corecte a filetelor trapezoidale exterioare folosind un sistem GO/NO GO.
Pentru ce este folosit un calibre inel cu filet trapezoidal?
Este folosit pentru a verifica rapid dacă un filet trapezoidal extern se conformează condițiilor de cuplare prevăzute, fără a efectua de fiecare dată o măsurătoare numerică completă.
Cum funcționează un calibre inel cu filet trapezoidal GO/NO GO?
Inelul GO trebuie să se înșurubeze corect pe filetul exterior, în timp ce inelul NO GO nu trebuie să depășească limita permisă pentru un filet conform.
De ce firele trapezoidale necesită un instrument de inspecție dedicat?
Deoarece sunt utilizate pe componente implicate în transmiterea mișcării și a forțelor, prin urmare filetul trebuie verificat într-un mod compatibil cu funcția sa mecanică.
Pe ce componente este utilizat în principal?
Este utilizat în principal pe șuruburi trapezoidale, mecanisme de alimentare, sisteme de reglare, cricuri și ansambluri cu șuruburi.
Ce verifică acest instrument în practică?
Verifică conformitatea funcțională a filetului exterior în raport cu condițiile de cuplare prevăzute.
Calibrul inelului cu filet trapezoidal oferă o măsurare numerică a filetului?
Nu, nu este destinat să furnizeze o valoare numerică, ci să confirme în mod practic dacă firul este conform.
De ce este util în inspecțiile producției în serie?
Pentru că permite inspecții rapide, repetabile și ușor de interpretat chiar și atunci când multe piese trebuie verificate.
Din ce material este fabricat inelul cu filet trapezoidal?
Este fabricat din oțel călit pentru a oferi o rezistență excelentă la uzură în timpul inspecțiilor repetitive.
Sunt disponibile execuții speciale?
Da, la cerere sunt disponibile filete pe stânga, toleranțe speciale și dimensiuni speciale.
Cui este destinat acest instrument?
Este destinat atelierelor, departamentelor de scule, mediilor de inspecție și control al calității care trebuie să verifice rapid și fiabil filetele trapezoidale externe.
Care sunt cele mai frecvente greșeli atunci când utilizați un calibre inel cu filet trapezoidal GO/NO GO?
Cele mai frecvente greșeli sunt folosirea lui pe fire murdare sau bavuri, forțarea inelului NO GO și folosirea unui instrument care nu corespunde filetului inspectat.
