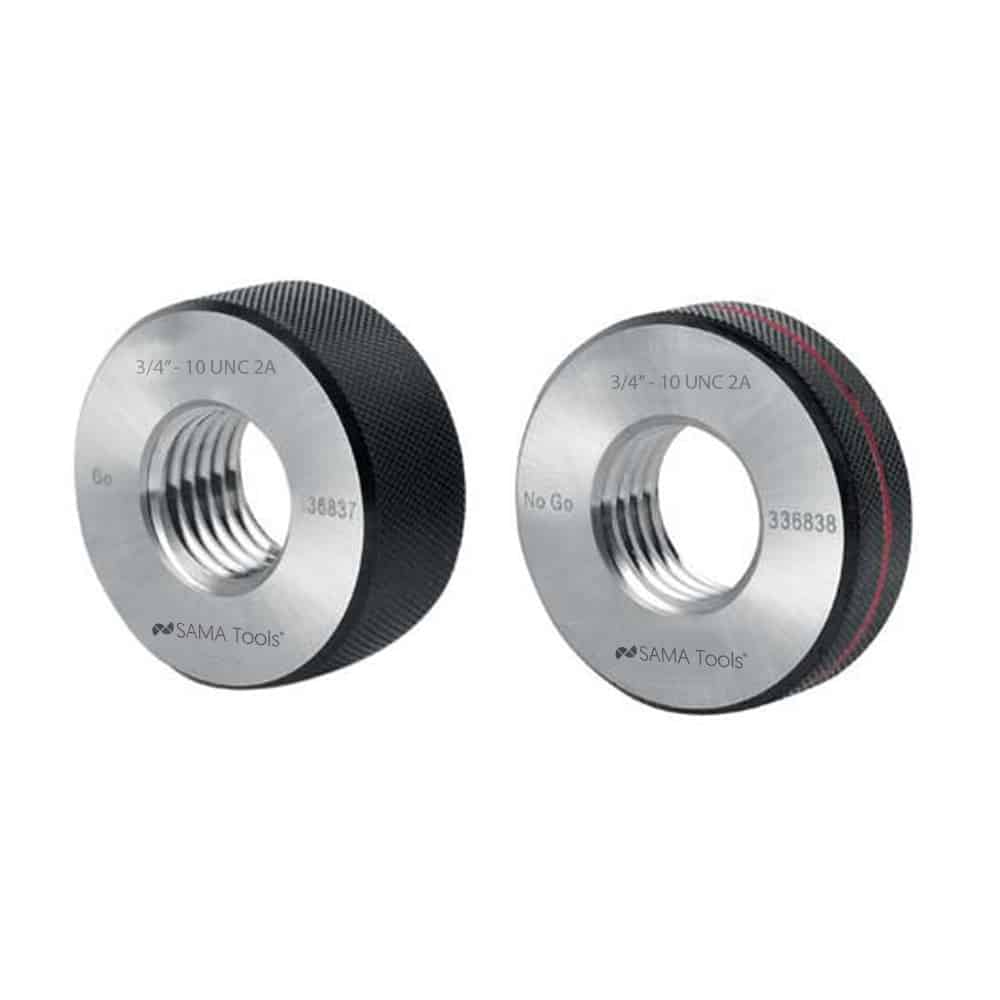

Calibre inel filet UNC GO/NO GO
Aceste calibre inel filet UNC GO/NO GO este un instrument de inspecție utilizat pentru verificare fire UNC externe ori de câte ori este necesară o inspecție rapidă, practică și repetabilă a cuplajului. Nu este destinat să furnizeze o măsurare numerică a firului, ci mai degrabă o indicație imediată a conformității, făcându-l deosebit de util pentru inspecțiile în curs și verificările directe ale producției.
Fire UNC aparțin Unificat serie și sunt caracterizate de a Profil de 60° și pas grosier. Datorită acestei configurații, ele sunt utilizate pe scară largă în aplicațiile mecanice generale unde este necesar un filet robust și practic. Pentru a le inspecta corect, este deci necesar să se folosească un instrument în concordanță cu geometria filetului și cu condițiile de cuplare prevăzute.
În timpul inspecției, calibre inel filetat GO/NO GO este înșurubat pe filetul exterior al piesei. GO inel trebuie să se înșurubeze corect pe filet, în timp ce Inel NO GO nu trebuie să depășească limita permisă pentru un fir conform. În acest fel, inspecția oferă un rezultat funcțional imediat și ușor de interpretat, fără a necesita o verificare dimensională mai consumatoare de timp.
Unul dintre avantajele practice ale Calibre inel filet UNC este utilitatea acestuia în inspecțiile repetitive. Pe șuruburi, știfturi, fitinguri, componente prelucrate și piese asamblate, permite verificarea rapidă a conformității filetului exterior printr-o metodă simplă, dar fiabilă din punct de vedere tehnic. Acest lucru îl face deosebit de potrivit pentru ateliere, departamente de scule, inspecție și control al calității.
Din punct de vedere al aplicației, ecartamentul inel este adecvat în special ori de câte ori trebuie inspectate multe piese și atunci când trebuie menținută consistența inspecției între diferiți operatori. Inspecția funcțională GO/NO GO ajută la simplificarea verificării filetului și menține fluxul de producție mai eficient, mai ales în timpul producției în serie și inspecțiilor finale înainte de asamblare.
Din punct de vedere al producției, Calibre UNC cu inele filetate sunt produse în oțel călit, o soluție concepută pentru a oferi o rezistență excelentă la uzură chiar și în timpul controalelor frecvente. Acest lucru este deosebit de important deoarece aceste calibre sunt adesea folosite continuu și trebuie să mențină fiabilitatea și stabilitatea dimensională în timp.
Pentru cerințe speciale sunt disponibile și execuții dedicate. La cerere, pot fi furnizate versiuni pentru filete pe stanga, toleranțe speciale și dimensiuni speciale. De asemenea, se poate furniza Calibre inelare filetate GO/NO GO pentru ONU, UNS, UNJC, UNJF, UNJ și UNJEF serie, care acoperă aplicații suplimentare Unified thread.
Pe scurt, cel Calibre inel filet UNC GO/NO GO este o soluție extrem de practică pentru inspectarea filetelor externe Unified cu pas gros, folosind o metodă rapidă, fiabilă din punct de vedere tehnic și ușor de repetat, potrivită atât pentru inspecțiile de producție, cât și pentru verificările finale ale calității.
Aplicații
- Verificarea filetelor UNC externe
- Verificarea funcțională a șuruburilor, știfturilor și componentelor cu filete cu pas grosier unificat
- Inspecție în timpul procesului asupra componentelor filetate extern
- Verificarea fitingurilor și componentelor destinate cuplajelor filetate
- Utilizare în ateliere, departamente de scule și controlul calității
- Inspecții rapide direct în producție
- Verificarea filetelor de profil 60° cu pas gros
- Aplicații care implică filete pe stânga, toleranțe speciale, dimensiuni speciale și serii suplimentare Unified la cerere
Întrebări frecvente – Calibre inel filet UNC GO/NO GO
Ce este un calibre cu inel filetat UNC GO/NO GO?
Este un instrument de inspecție utilizat pentru a verifica execuția corectă a firelor UNC externe folosind un sistem GO/NO GO.
Pentru ce este folosit un calibre UNC cu inel de filet?
Este folosit pentru a verifica rapid dacă un filet exterior se conformează condițiilor de cuplare necesare, fără a fi necesară efectuarea unei măsurători numerice complete de fiecare dată.
Cum funcționează un calibre cu inel filetat UNC GO/NO GO?
Inelul GO trebuie să se înșurubeze corect pe filetul exterior, în timp ce inelul NO GO nu trebuie să depășească limita permisă pentru un filet conform.
Ce înseamnă UNC?
UNC înseamnă Unified National Coarse, caracterizat printr-un profil de 60° și un pas grosier.
De ce firele UNC necesită un instrument de inspecție dedicat?
Pentru că inspecția trebuie să fie în concordanță cu geometria filetului și cu pasul grosier specificat pentru această serie.
Când este utilizat în principal un calibre UNC cu filet inel GO/NO GO?
Este utilizat în principal în timpul inspecțiilor de producție, verificărilor finale și ori de câte ori multe filete externe trebuie inspectate rapid și repetat.
Ce verifică acest instrument în practică?
Verifică conformitatea funcțională a filetului exterior în raport cu diametrul, pasul și profilul.
Calibrul inelului UNC oferă o măsurare numerică a filetului?
Nu, nu este destinat să furnizeze o valoare numerică, ci să confirme în mod practic dacă firul este conform.
Pe ce componente este utilizat în principal?
Este utilizat la șuruburi, știfturi, fitinguri și alte componente cu filete UNC externe.
Din ce material este fabricat inelul cu filet UNC?
Este fabricat din oțel călit pentru a oferi o rezistență excelentă la uzură în timpul inspecțiilor repetitive.
Sunt disponibile execuții speciale?
Da, la cerere sunt disponibile filete pe stânga, toleranțe speciale și dimensiuni speciale.
Pot fi furnizate și alte serii Unified în afară de UNC?
Da, calibrele cu inele filetate GO/NO GO pot fi furnizate și la cerere pentru seriile UN, UNS, UNJC, UNJF, UNJ și UNJEF.
Cui este destinat acest instrument?
Este destinat atelierelor, departamentelor de scule, mediilor de inspecție și control al calității care trebuie să verifice rapid și fiabil firele externe UNC.
Care sunt cele mai frecvente greșeli atunci când utilizați un calibre UNC cu filet GO/NO GO?
Cele mai frecvente greșeli sunt folosirea lui pe fire murdare sau bavuri, forțarea inelului NO GO și folosirea unui instrument care nu corespunde filetului inspectat.
