Calibre inel filet UNF GO/NO GO

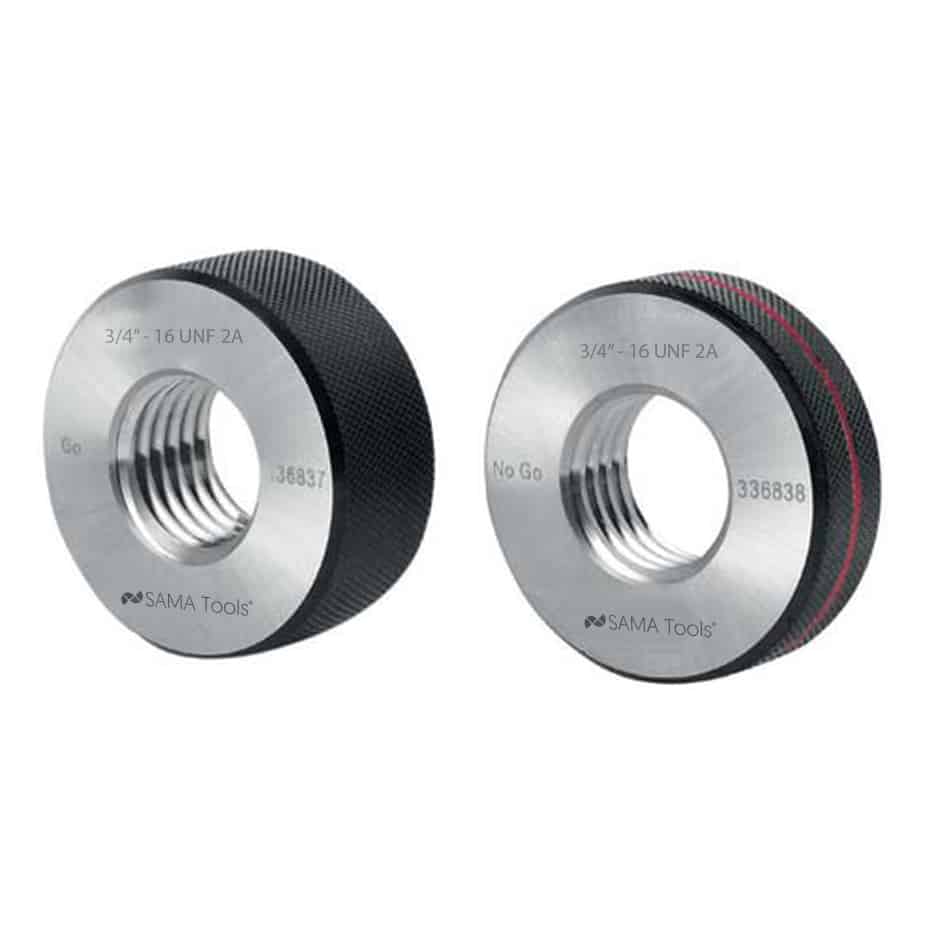

Aceste calibre inel filet UNF GO/NO GO este un instrument de inspecție utilizat pentru verificare fire UNF externe folosind o metodă de inspecție funcțională care este simplu de aplicat și foarte potrivită pentru inspecții repetitive. În timpul inspecției componentelor filetate, calibrele cu inele filetate sunt utilizate în mod special pentru a verifica conformitatea fire exterioare, precum cele găsite pe șuruburi sau arbori filetați, fără a necesita de fiecare dată o măsurătoare numerică completă.
Fire UNF aparțin Unificat serie și sunt caracterizate de a Profil de 60° și pas fin. Această configurație le face potrivite pentru aplicații care necesită un fir mai fin și o densitate mai mare a firului pe o lungime limitată. Din acest motiv, inspecțiile trebuie efectuate folosind un instrument compatibil cu geometria specifică a filetului, permițând verificarea corectă a filetului fabricat pe piesă.
Din punct de vedere operațional, cel calibre inel filetat GO/NO GO lucrează direct pe filet exterior a componentei. GO inel trebuie să se înșurubeze corect pe piesă, în timp ce Inel NO GO nu trebuie să depășească limita permisă pentru un fir conform. Acest tip de inspecție nu furnizează o valoare numerică, ci o judecată practică privind conformitatea cuplajului, utilă în special în timpul producției în serie și inspecțiilor efectuate direct în producție.
Un avantaj important al acestui instrument este viteza cu care permite verificarea șuruburilor, știfturilor, fitingurilor, corpurilor filetate și a pieselor mecanice. În ateliere, departamente de scule și medii de control al calității, Calibre inel filet UNF ajută la standardizarea inspecțiilor între diferiți operatori, simplificând procedurile de verificare și menținând un criteriu de acceptare clar și repetabil. Calibrele cu inele de filet sunt de fapt utilizate pe scară largă zilnic pentru inspecții rapide ale filetului și diametrelor externe.
Din punct de vedere al producției, aceasta calibru inel filetat este produs în oțel călit, o soluție potrivită pentru asigurarea unei bune rezistențe la uzură chiar și atunci când inspecțiile sunt efectuate frecvent.
Pe lângă versiunile standard, sunt disponibile execuții dedicate pentru cerințe specifice.Filete pe stanga, toleranțe speciale și dimensiuni speciale sunt disponibile la cerere. Calibrele inelare filetate GO/NO GO sunt, de asemenea, disponibile pentru ONU, UNS, UNJC, UNJF, UNJ și UNJEF serie, făcând posibilă acoperirea unor serii de filete Unified suplimentare în funcție de cerințele aplicației.
Pe scurt, cel Calibre inel filet UNF GO/NO GO este o soluție extrem de eficientă ori de câte ori filetele externe Unified cu pas fin trebuie inspectate folosind o metodă de inspecție rapidă, corectă din punct de vedere tehnic și ușor de repetabil, potrivită atât pentru inspecțiile de producție, cât și pentru verificările finale înainte de asamblare.
Aplicații
- Verificarea filetelor UNF externe
- Verificarea funcțională a șuruburilor, șuruburilor și componentelor cu filete Unified cu pas fin
- Inspecție în timpul procesului asupra componentelor filetate extern
- Verificarea fitingurilor și componentelor destinate cuplajelor filetate
- Utilizare în ateliere, departamente de scule și controlul calității
- Inspecții rapide în proces direct în producție
- Verificarea filetelor de profil 60° cu pas fin
- Aplicații care implică filete pe stânga, toleranțe speciale și dimensiuni speciale la cerere
Întrebări frecvente – Calibre inel filet UNF GO/NO GO
Ce este un calibre cu inel filetat UNF GO/NO GO?
Este un instrument de inspecție folosit pentru a verifica execuția corectă a firelor UNF externe cu un sistem GO/NO GO.
Pentru ce este folosit un calibre cu inel filetat UNF?
Este folosit pentru a verifica rapid dacă un filet exterior se conformează cuplajului prevăzut, fără a necesita o inspecție numerică completă de fiecare dată.
Cum funcționează inspecția cu un calibre inel filetat UNF GO/NO GO?
Inelul GO trebuie să se înșurubeze corect pe filetul exterior, în timp ce inelul NO GO nu trebuie să depășească limita permisă pentru un filet conform.
Ce înseamnă UNF?
UNF înseamnă Unified National Fine, adică fire cu un profil de 60° și pas fin.
De ce firele UNF necesită un instrument de inspecție dedicat?
Pentru că inspecția trebuie să fie în concordanță cu geometria filetului și cu pasul fin specificat pentru această serie.
Când se folosește în principal un calibre UNF inel cu filet GO/NO GO?
Este utilizat în timpul inspecțiilor de producție, verificărilor finale și ori de câte ori multe filete externe trebuie verificate rapid și repetat.
Ce verifică acest instrument în practică?
Verifică conformitatea funcțională a filetului exterior în raport cu diametrul, pasul și profilul.
Calibrul inelului UNF oferă o măsurare numerică a filetului?
Nu, nu este destinat să furnizeze o valoare numerică, ci să confirme în mod practic dacă firul este conform.
Pe ce componente este utilizat în principal?
Este utilizat la șuruburi, știfturi, fitinguri și alte componente care folosesc filete UNF externe.
Din ce material este fabricat inelul cu filet UNF?
Este fabricat din oțel călit pentru a oferi o bună rezistență la uzură în timpul inspecțiilor repetitive.
Sunt disponibile execuții speciale?
Da, la cerere sunt disponibile filete pe stânga, toleranțe speciale și dimensiuni speciale.
Sunt disponibile și alte serii Unified în afară de UNF?
Da, calibrele cu inele filetate GO/NO GO sunt disponibile la cerere pentru seriile UN, UNS, UNJC, UNJF, UNJ și UNJEF, în funcție de cerințele aplicației.
Cui este destinat acest instrument?
Este destinat atelierelor, departamentelor de scule, mediilor de inspecție și control al calității care trebuie să verifice rapid și fiabil filetele UNF externe.
Care sunt cele mai frecvente greșeli atunci când utilizați un calibre cu inel filetat UNF GO/NO GO?
Cele mai frecvente greșeli sunt folosirea lui pe fire murdare sau bavuri, forțarea inelului NO GO și folosirea unui calibre care nu corespunde filetului inspectat.
