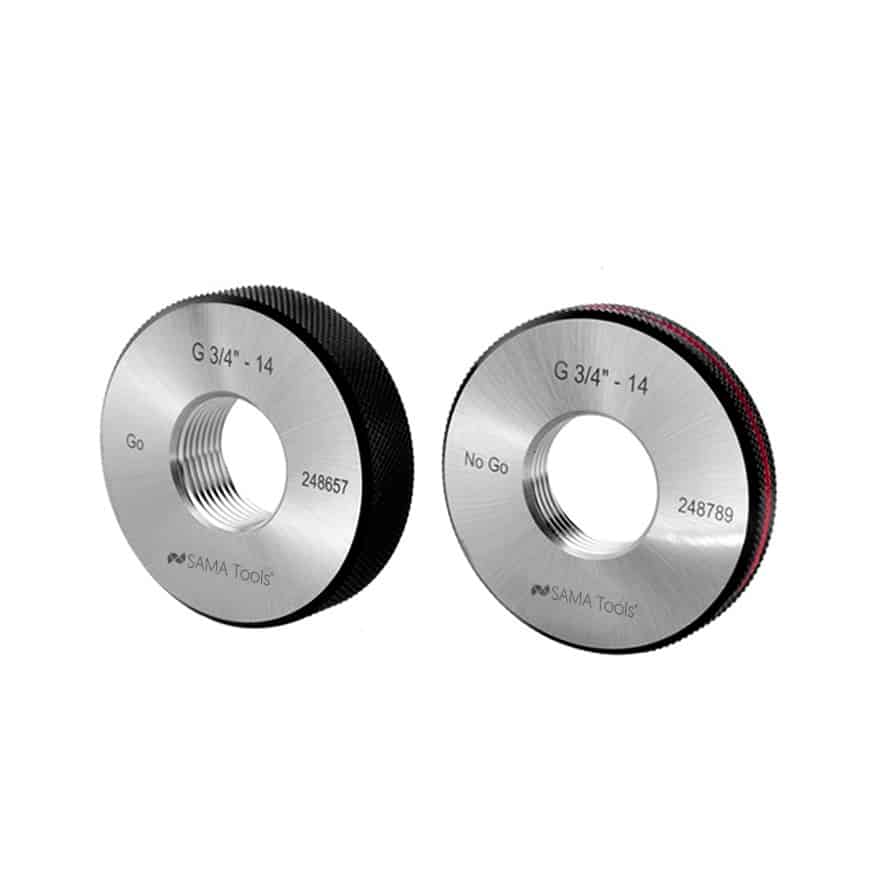

Calibre inel filetat GAZ GO/NO GO
Aceste calibre inel filetat GAZ GO/NO GO este un instrument de inspecție utilizat pentru verificarea conformității filete exterioare GAZ. Este destinat aplicatiilor în care inspectia trebuie să fie rapida și functionala, adica situatii în care nu este necesara o măsurare numerica a filetului dar este nevoie de o confirmare imediata pentru a determina daca filetul exterior respecta limitele cerute.
Inspecția se realizează prin împerechere directă cu firul de pe componentă. GO inel trebuie să se înșurubeze corect pe filetul exterior, în timp ce Inel NO GO nu trebuie să depășească limita permisă. Acest tip de inspecție oferă o judecată funcțională imediată și ajută la accelerarea inspecțiilor, mai ales ori de câte ori trebuie verificate multe piese.
Fire de GAZ caracteristica a Profil de 55° și sunt utilizate pe scară largă pe fitinguri și componente destinate sistemelor hidraulice, pneumatice și fluide în general. Deoarece aceste aplicații necesită adesea o cuplare corectă și consistentă din punct de vedere tehnic, Calibre inel filetat GAZ GO/NO GO este deosebit de util pentru a verifica rapid dacă filetul exterior a fost prelucrat corect.
Din punct de vedere operațional, Calibre inelare cu filet GAZ sunt utilizate în mod obișnuit pentru inspectarea fitingurilor tată, niplurilor, adaptoarelor filetate, componentelor mecanice și a tuturor pieselor destinate conexiunilor fluidelor. În aceste situații, instrumentul ajută la determinarea imediată dacă filetul exterior poate fi acceptat și dacă cuplajul va funcționa corect.
Un aspect important este că calibru inel filetat nu funcționează ca instrument de măsurare directă, ci ca a manometru de inspecție funcțională. În practică, nu se urmărește să „măsoare” firul, ci să confirme dacă componenta trece sau nu reușește condiția funcțională necesară. Acest lucru îl face deosebit de util în producția de serie, unde viteza de inspecție și repetabilitatea între operatori sunt importante.
Din punct de vedere al producției, cel Calibre inelare filetate GO/NO GO sunt produse în oțel călit, asigurând o bună rezistență la uzură în timpul controalelor repetitive. Acest lucru le face potrivite pentru ateliere, departamente de inspecție și medii de control al calității în care inspecția externă a filetului este efectuată continuu.
Pe lângă execuțiile standard, La cerere, calibre speciale cu filet GAS pot fi furnizate și cu diametre, pasi și toleranțe speciale în funcție de aplicatia solicitata. Versiuni pentru fire de mâna stângă sunt de asemenea disponibile, acoperind cerințe de proiectare mai puțin obișnuite sau speciale.
În practică, Calibre inel filetat GAZ GO/NO GO este o soluție practică și fiabilă ori de câte ori este necesară inspecția rapidă, ordonată și repetabilă a fileturilor exterioare, în special în aplicațiile care implică componente de conectare a fluidelor cu filete profil GAS.
Aplicații
- Inspecție rapidă a fileturilor externe GAZ
- Inspecție funcțională a fitingurilor tată, a niplurilor și a adaptoarelor filetate
- Inspecție repetitivă asupra componentelor cu filet exterior
- Verificarea componentelor sistemului hidraulic și pneumatic
- Utilizare în ateliere, departamente de scule și controlul calității
- Inspecții rapide direct în zonele de producție
- Verificarea filetelor exterioare cu profil de 55°
- Aplicatii cu filet pe stanga, diametre speciale, pasi sau toleranțe la cerere
Întrebări frecvente – GAS filet inel gabarit GO/NO GO
Ce este un calibre inel cu filet GAS GO/NO GO?
Este un instrument de inspecție utilizat pentru verificarea conformității filetelor externe GAS folosind un sistem GO/NO GO.
Pentru ce se folosește un calibre GAS GO/NO GO cu filet inel?
Este folosit pentru a determina rapid dacă un filet GAS extern este corect funcțional, fără a necesita o inspecție numerică completă.
Cum se efectuează inspecția cu un calibre cu inel filetat GAZ?
Inelul GO trebuie să se înșurubeze corect pe filetul exterior, în timp ce inelul NO GO nu trebuie să depășească limita permisă. Dacă această condiție este îndeplinită, firul respectă limitele cerute.
Care este caracteristica filetelor GAS?
Filetele GAS au un profil de 55° și sunt utilizate frecvent pe fitinguri și componente destinate sistemelor de fluide.
Când este util să folosiți un calibre cu inel filetat GAZ?
Este util în timpul inspecțiilor de producție, inspecțiilor finale și ori de câte ori multe filete externe trebuie verificate rapid și repetat.
Ce inspectează acest instrument în practică?
Verifică conformitatea funcțională a filetului exterior din punct de vedere al diametrului, pasului și profilului.
Calibrul inelului cu filet GAZ oferă o măsurare numerică a filetului?
Nu, nu se urmărește să furnizeze o valoare numerică, ci să confirme în mod practic dacă firul este conform sau nu.
Pe ce componente este utilizat în principal?
Este utilizat în principal pe fitinguri, nipluri, adaptoare filetate și alte componente cu filete externe GAZ.
Sunt disponibile execuții speciale?
Da, la cerere pot fi fabricate și calibre speciale cu filet GAS pentru aplicații nestandard.
Pot fi furnizate diametre și pasi speciale?
Da, pot fi furnizate versiuni cu diametre și pasuri speciale în funcție de aplicația necesară.
Pot fi furnizate toleranțe speciale?
Da, la cerere se pot realiza și executii cu toleranțe speciale.
Sunt disponibile versiuni cu filet stânga?
Da, sunt disponibile și versiuni pentru fire pe stânga.
Din ce material este fabricat inelul cu filet GAS?
Este fabricat din oțel călit pentru a oferi o bună rezistență la uzură în timpul inspecțiilor repetitive.
Cui este destinat acest instrument?
Este destinat atelierelor, departamentelor de scule, mediilor de inspecție și control al calității care trebuie să verifice rapid și fiabil filetele externe GAS.
Care sunt cele mai frecvente greșeli atunci când utilizați un calibre inel cu filet GAZ?
Cele mai frecvente greșeli sunt folosirea calibrei pe fire murdare sau bavuri, forțarea inelului NO GO și utilizarea unui calibre cu inel cu caracteristici care nu corespund filetului inspectat.
