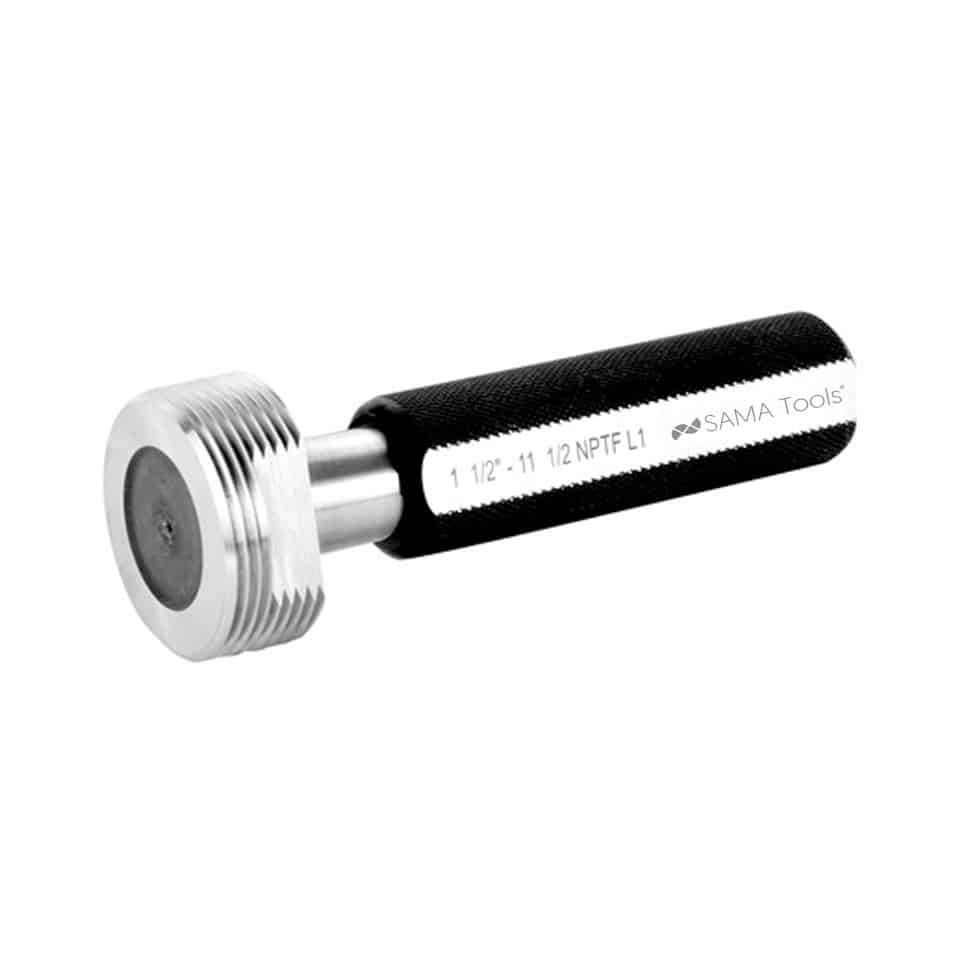

Calibre NPTF pentru filet limită
Aceste calibre NPTF pentru filet limită este un instrument de inspecție utilizat pentru verificare fire interne NPTF, folosit de obicei în aplicații în care firul trebuie să contribuie la etanșare uscată a ansamblului. Nu este destinat să furnizeze o măsurare numerică a filetului, ci să confirme într-un mod practic că filetul intern a fost fabricat corect pentru aplicația prevăzută.
Cu Inspecție filet NPTF, verificarea nu se bazează doar pe dacă calibrul intră sau nu în filet, ca în cazul inspecțiilor mai simple ale filetului. În acest caz, inspecția este legată de modul în care calibrul se cuplează cu filetul în timpul înșurubarii și de poziția de referință atinsă în timpul inspecției. În practică, instrumentul confirmă faptul că filetul interior a fost produs corect pentru cuplajul prevăzut.
Fire NPTF sunt utilizate în mod obișnuit acolo unde este necesară etanșarea mecanică a filetului, de obicei pe fitinguri, corpuri de supape, adaptoare, colectoare și componente ale sistemului de fluide. Deoarece geometria filetului este direct legată de comportamentul de etanșare al ansamblului, Calibre NPTF pentru filet limită este deosebit de utilă în operațiunile de atelier și de inspecție în care scaunul filetat trebuie verificat rapid și corect din punct de vedere tehnic.
Din punct de vedere al aplicației, acest instrument este utilizat pentru a inspecta filetele interne NPTF pe componentele destinate conexiunilor hidraulice, pneumatice și la sistemele de fluide în care calitatea filetului afectează direct performanța asamblarii. Prin urmare, este o soluție foarte practică ori de câte ori multe piese trebuie inspectate, menținând în același timp o metodă de inspecție coerentă și repetabilă.
Un alt aspect important este că Calibre NPTF pentru filet ajută la standardizarea inspecției între diferiți operatori. În producția de serie acesta este un avantaj concret, deoarece permite verificarea rapidă a execuției corecte a filetului fără a ne baza pe inspecții mai lungi sau interpretări subiective.
Din punct de vedere al producției, cel Calibre NPTF pentru filet limită este produs în oțel călit, oferind o bună rezistență la uzură în timpul inspecțiilor repetitive. Această caracteristică este deosebit de utilă în departamentele de producție și control al calității în care inspecția filetului intern este efectuată continuu.
Pe lângă execuțiile standard, Calibre NPTF pentru filet pentru filete pe stânga poate fi, de asemenea, furnizat la cerere, acoperind cerințe mai puțin comune sau specifice proiectului.
În practică, Calibre NPTF pentru filet limită este o soluție potrivită ori de câte ori un filet interior trebuie inspectat într-un mod funcțional, rapid și coerent din punct de vedere tehnic în aplicații în care etanșarea uscată și angajarea corectă a filetului sunt cerințe importante ale proiectului.
Aplicații
- Inspecția filetelor interne NPTF
- Verificarea scaunelor filetate pe fitinguri și componente ale sistemului de fluide
- Inspecția corpurilor de supape, adaptoarelor și colectoarelor cu filet NPTF
- Inspecția componentelor destinate aplicațiilor de etanșare uscată
- Utilizare în ateliere, departamente de scule și controlul calității
- Inspecție rapidă a pieselor prelucrate în serie
- Inspecția funcțională a filetelor pentru cuplaje tehnice
Întrebări frecvente – Calibre NPTF pentru filet limită
Ce este un calibre NPTF pentru filet limită?
Este un instrument de inspecție folosit pentru a verifica execuția corectă a firelor interne NPTF.
Pentru ce este folosit un calibre NPTF pentru filet limită?
Este utilizat pentru a verifica dacă un filet intern NPTF este corect pentru cuplajul dorit și potrivit pentru aplicații în care etanșarea uscată este importantă.
Cum este interpretată inspecția cu un calibre cu filet NPTF?
Inspecția se bazează pe înșurubarea corectă a manometrului și pe poziția de referință atinsă față de referința de inspecție necesară.
Unde sunt cele mai frecvent utilizate firele NPTF?
Ele sunt utilizate în principal pe fitinguri, supape, adaptoare, colectoare și alte componente destinate aplicațiilor sistemelor de fluide.
Acest calibre oferă o măsurare numerică a firului?
Nu, nu se urmărește să furnizeze o valoare numerică, ci să verifice în mod practic conformitatea funcțională a filetului interior.
Pe ce componente este utilizat în principal?
Este utilizat pe fitinguri, corpuri de supape, adaptoare, colectoare și alte componente cu filete interne NPTF.
Sunt disponibile versiuni cu filet stânga?
Da, la cerere pot fi furnizate și versiuni pentru filete pe stânga.
Din ce material este fabricat indicatorul pentru filet NPTF?
Este fabricat din oțel călit pentru a oferi o bună rezistență la uzură în timpul inspecțiilor repetitive.
Cui este destinat acest instrument?
Este destinat atelierelor, departamentelor de scule, mediilor de inspecție și control al calității care trebuie să verifice rapid și fiabil firele interne NPTF.
Care sunt cele mai frecvente greșeli atunci când utilizați un calibre pentru filet NPTF?
Cele mai frecvente greșeli sunt folosirea manometrului pe filete murdare sau bavuri, forțarea operațiunii de înșurubare și evaluarea rezultatului inspecției fără a lua în considerare corect poziția de referință atinsă de calibre.
