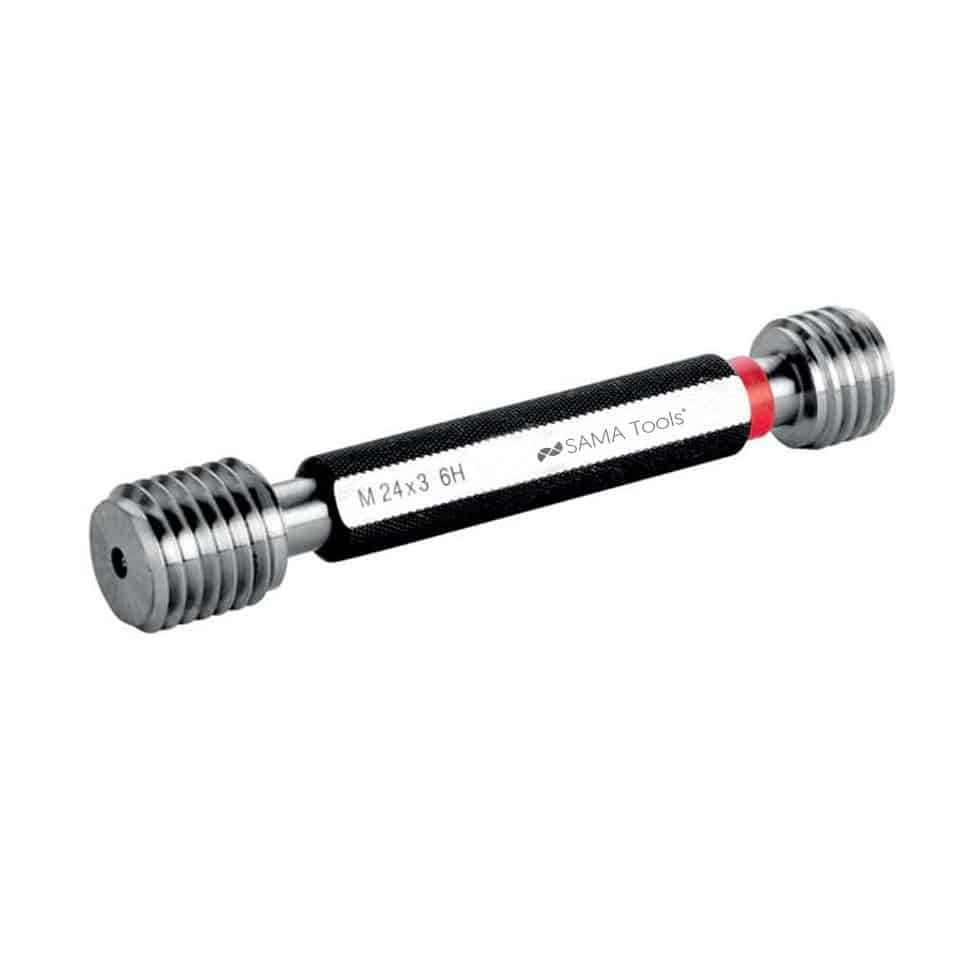

Calibre pentru dop cu filet metric GO/NO GO
Aceste calibre pentru dop cu filet metric GO/NO GO este un instrument de inspecție folosit pentru a verifica rapid conformitatea filete interne metrice. Spre deosebire de instrumentele care oferă o citire numerică, acest tip de inspecție funcționează pe un principiu funcțional: determină imediat dacă firul este acceptabil sau nu, simplificând inspecția de producție și făcând verificările mai rapide și mai imediate.
Principiul de funcționare al Calibre pentru filet GO/NO GO este simplu, dar extrem de eficient. GO partea trebuie să se înșurubeze corect în filetul interior, în timp ce Partea NO GO nu trebuie înșurubată conform limitei definite pentru un filet conform. În acest fel inspectia verifica rapid daca diametrul filetului, pasul și dimensiunile utile respecta limitele cerute, fără a fi nevoie de o măsurare numerica completa.
Acest tip de calibru filet metric este utilizat în principal ori de câte ori multe componente trebuie inspectate rapid, de exemplu după operațiunile de atingere sau în timpul inspecției finale a producției. Prin urmare, este utilizat pe scară largă în atelierele mecanice, controlul calității și mediile de producție în serie, unde este importantă menținerea vitezei de inspecție împreună cu un criteriu de inspecție repetabil.
Din punct de vedere tehnic, fire metrice au un profil triunghiular de 60° și pot avea pas grosier sau pas fin. Din acest motiv, Calibre pentru filet GO/NO GO trebuie selectat nu numai în funcție de diametrul nominal, ci și în funcție de pasul corect al filetului care trebuie inspectat. Această corespondență între diametru și pas este ceea ce face inspecția funcțională fiabilă.
Aceste calibre cu filet metric GO/NO GO sunt disponibile într-o gamă largă de execuții standard pentru inspecția filetelor interne metrice. Pe lângă versiunile standard, la cerere, calibre speciale pentru dop cu filet pot fi fabricate, de asemenea, atat cu diametre și pasi speciale cat și cu toleranțe speciale în funcție de aplicatia ceruta. Execuții pentru fire de mâna stângăși Helicoil sunt de asemenea disponibile aplicații, acoperind cerințe dimensionale mai puțin standard și mai specifice.
Din punct de vedere al producției, cel calibru tampon filetat este produs în oțel călit, o caracteristică utilă pentru asigurarea unei bune rezistențe la uzură în timpul controalelor repetitive. Acest aspect este deosebit de important ori de câte ori instrumentul este utilizat frecvent pe loturi de producție, unde continuitatea operațională și consistența inspecției pe termen lung sunt fundamentale.
Un alt punct important este că Calibre pentru filet GO/NO GO nu este menit să „măsoare firul” în sensul dimensional tradițional, ci să ofere o confirmare rapidă a conformității funcționale. În practică, determină rapid dacă un fir intern poate fi acceptat, făcându-l deosebit de util ori de câte ori sunt necesare criterii de inspecție rapide și simple.
Acest instrument este utilizat pe piulițe, plăci filetate, corpuri de supape, componente mecanice, flanșe, blocuri prelucrate și, în general, pe toate componentele cu filete interne metrice care necesită o inspecție rapidă și repetabilă. Posibilitatea de a furniza filete pe stanga, toleranțe speciale, calibre Helicoil și dimensiuni nestandard isi extinde și mai mult domeniul de aplicare.
Aplicații
- Inspecție rapidă a filetelor interne metrice
- Inspecție funcțională după operațiunile de exploatare
- Inspecție repetitivă a componentelor filetate
- Verificarea piulițelor, plăcilor, flanșelor și pieselor mecanice
- Verificarea filetelor metrice cu pas gros și fin
- Utilizare în ateliere, departamente de scule și controlul calității
- Calibre pentru dop de filet pentru Helicoil
- Aplicatii cu filet stanga sau speciale la cerere
Întrebări frecvente – Calibre pentru dopuri cu filet metric GO/NO GO
Ce este un calibre cu filet metric GO/NO GO?
Este un instrument de inspecție utilizat pentru verificarea conformității filetelor interne metrice folosind un sistem GO/NO GO.
Cum funcționează un calibre pentru filet GO/NO GO?
Partea GO trebuie să se înșurubeze corect în filetul interior, în timp ce partea NO GO nu trebuie să se înșurubeze dincolo de limita permisă. În acest fel, inspecția verifică rapid dacă firul respectă limitele cerute.
Când sunt folosite calibrele pentru filet GO/NO GO?
Sunt utilizate în principal în inspecții rapide de producție, după operațiuni de filetare și ori de câte ori componentele filetate trebuie verificate într-un mod practic și repetabil.
De ce să alegeți un calibre pentru filet GO/NO GO în loc de o inspecție numerică?
Deoarece asigură o inspecție mai rapidă și mai imediată a conformității funcționale a firului, deosebit de utilă în inspecțiile repetitive de producție.
Ce inspectează acest instrument în practică?
Verifică conformitatea filetului interior din punct de vedere al diametrului, pasului și profilului conform principiului funcțional GO/NO GO.
Este potrivit atât pentru filete cu pas gros, cât și cu pas fin?
Da, ecartamentul filetului metric este selectat atât în funcție de diametrul nominal, cât și de pasul filetului care trebuie inspectat.
Ce clasă de toleranță este disponibilă în seria standard?
Seria standard este disponibilă cu toleranță de 6H.
Sunt disponibile execuții speciale?
Da, pe langa versiunile standard, la cerere pot fi furnizate și executii speciale.
Pot fi furnizate diametre și pasi speciale?
Da, pot fi furnizate calibre de filet cu diametre și pasuri speciale în funcție de aplicația necesară.
Pot fi furnizate toleranțe speciale?
Da, sunt disponibile execuții cu toleranțe speciale ori de câte ori inspecția necesită caracteristici diferite de versiunile standard.
Sunt disponibile versiuni cu filet stânga?
Da, la cerere pot fi furnizate și calibre pentru filete pentru filete din stânga.
Sunt disponibile calibre de filet pentru Helicoil?
Da, calibrele pentru filet pentru Helicoil sunt disponibile la cerere și sunt potrivite pentru inspecția filetelor pregătite pentru inserții filetate.
Din ce material este fabricat indicatorul pentru filet GO/NO GO?
Este fabricat din oțel călit, o soluție potrivită pentru asigurarea unei bune rezistențe la uzură în timpul controalelor repetitive.
Cui i se adresează un calibre cu filet metric GO/NO GO?
Este destinat atelierelor mecanice, departamentelor de scule, mediilor de inspecție și control al calității care necesită inspecție rapidă și fiabilă a filetelor interne metrice.
Care sunt cele mai frecvente greșeli atunci când utilizați un calibre pentru filet?
Cele mai frecvente greșeli sunt folosirea calibrelor pe fire murdare sau bavuri, forțarea părții NO GO să se înșuruba și utilizarea unui calibre cu pas incorect în comparație cu filetul care este inspectat.
