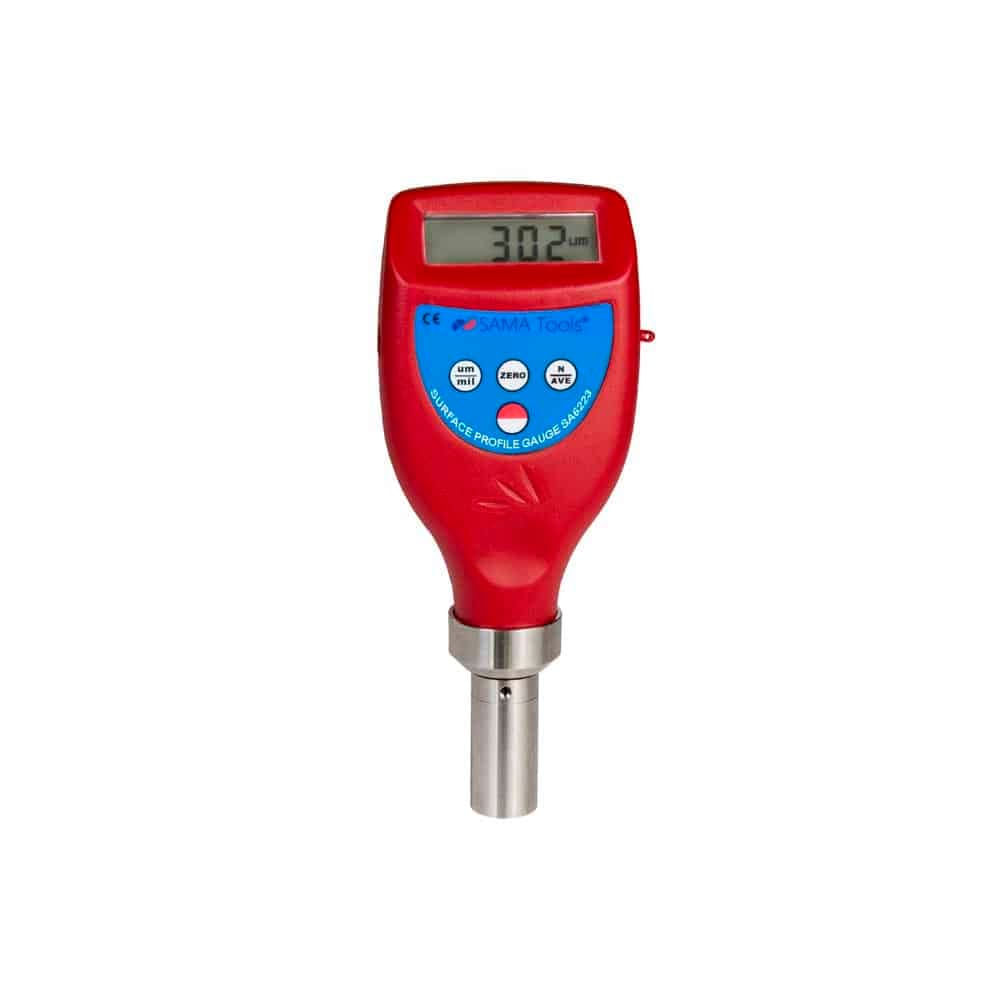

Calibru de profil de suprafață pentru sablare
Acest gabarit de profil al suprafeței de sablare este un instrument specializat conceput pentru a măsura profilul suprafeței produs prin sablare abrazivă. Spre deosebire de testerele de rugozitate a suprafeței care evaluează parametri precum Ra, Rz, Rq sau Rt, acest dispozitiv măsoară înălțimea vârfului la vale a suprafeței sablate, un parametru cheie necesar înainte de aplicarea vopselelor și a straturilor de protecție.
În timpul pregătirii suprafeței, sablare abrazivă creează o serie de vârfuri și văi care promovează aderența acoperirii. Cu toate acestea, acest profil trebuie să fie în concordanță cu sistemul de acoperire specificat: dacă este prea mare, vârfurile pot să nu fie acoperite în mod adecvat de grosimea filmului aplicat; dacă este prea scăzută, este posibil ca stratul de acoperire să nu obțină suficientă aderență pentru aplicare. acest gabarit de profil al suprafeței de sablare prin urmare, face posibilă evaluarea obiectivă a suprafeței pregătite înainte de vopsire, reducând riscul defectelor premature de acoperire.
Instrumentul se referă la ASTM D4417 – Metoda B, care precizează măsurarea profilului de suprafață al suprafețelor de oțel curățate prin sablare abrazivă. Conform acestei metode, baza gabaritului se sprijină pe vârfurile suprafeței, în timp ce vârful sondei ajunge în văile profilului: valoarea măsurată reprezintă distanța dintre punctele cel mai înalt și cel mai jos creat de procesul de pregătire a suprafeței (înălțimea vârfului la vale). Prin urmare, măsurarea este exprimată ca adâncime a profilului suprafeței și face posibilă compararea rezultatului cu cerințele specificației de acoperire sau procedurii de inspecție.
Acest lucru distinge clar gabarit de profil al suprafeței de sablare de la testere de rugozitate a suprafeței de contact utilizate pentru măsurarea parametrilor de rugozitate a suprafeței. La inspectarea suprafetelor sablate, obiectivul nu este de a obtine o valoare Ra, ci de a verifica daca profilul creat prin sablare abraziva este potrivit pentru stratul de acoperire ce urmeaza a fi aplicat. Din acest motiv, instrumentul este destinat în primul rând utilizatorilor implicați în pregătirea suprafețelor, vopsirea industrială, protecția împotriva coroziunii și inspecția sistemului de acoperire.
Standardul de referință se referă în mod specific la inspecția profilului pe suprafețele din oțel sablat. În acest context, calibru digital al profilului de suprafață este utilizat pentru a verifica dacă structurile din oțel, componentele fabricate, rezervoarele, conductele, echipamentele industriale, aplicațiile marine și alte elemente care necesită acoperiri de protecție au fost pregătite corespunzător. Atunci când măsurătorile sunt utilizate pentru a demonstra conformitatea cu un standard sau cu o specificație, domeniul de aplicare și procedura de inspecție trebuie să fie întotdeauna în concordanță cu documentul tehnic relevant.
Necesitatea de a inspecta profilul suprafeței provine din faptul că o suprafață sablata nu poate fi evaluată în mod fiabil doar prin examinare vizuală. Două suprafețe pot arăta similare în timp ce au adâncimi diferite de vârf la vale și se comportă diferit după aplicarea acoperirii. Cu a instrument de inspecție prin sablare, este posibil să obțineți o măsurătoare numerică rapidă și repetabilă atât în timpul procesului, cât și înainte de începerea vopsirii.
Indicatorul poate efectua citiri individuale sau poate calcula o valoare medie, ceea ce este util atunci când inspecția trebuie să reprezinte o suprafață mai degrabă decât un singur punct izolat. Capacitatea sa de măsurare rapidă permite verificarea eficientă a mai multor zone ale unei componente, ajutând la evaluarea consistenței pregătirii suprafeței și la detectarea variațiilor între diferitele zone sablate.
Aceste calibre de profil de suprafață pentru suprafețe sablate este, prin urmare, un instrument destinat utilizatorilor care trebuie să inspecteze pregătirea înainte de vopsire, să verifice conformitatea cu specificațiile cerute și să susțină calitatea acoperirii încă din primele etape ale procesului. Nu înlocuiește a tester portabil de rugozitate a suprafeței proiectat pentru suprafețe prelucrate, îndeplinește un scop specific: măsurarea profilului creat prin sablare abrazivă pentru a determina dacă suprafața este potrivită pentru stratul de protecție dorit.A raport de calibrare pot fi furnizate la cerere.
Aplicații
- Inspecția profilului suprafeței după sablare abrazivă
- Verificarea pregătirii suprafeței de oțel înainte de vopsire
- Măsurarea distanței vârf la vale în conformitate cu ASTM D4417 – Metoda B
- Inspecție prin sablare a structurilor fabricate, rezervoarelor și conductelor
- Inspecția suprafețelor utilizate pentru acoperiri de protecție și sisteme anticorozive
- Verificarea profilului componentelor utilizate în instalații industriale, aplicații marine și structuri expuse la medii agresive
- Controlul calității în timpul pregătirii suprafeței și înainte de aplicarea acoperirii
- Analiza diferitelor suprafețe prin citiri individuale sau evaluare a valorii medii
- Verificarea conformității profilului față de specificațiile de acoperire sau cerințele de inspecție
Întrebări frecvente – calibru de profil de suprafață pentru sablare
Pentru ce este folosit un calibre de profil de suprafață pentru sablare?
Este folosit pentru a inspecta profilul suprafeței creat prin sablare abrazivă înainte de vopsire sau aplicarea unui strat de protecție. Instrumentul măsoară distanța dintre vârfurile și văile suprafeței pregătite.
Un gabarit al profilului de suprafață de sablare măsoară Ra sau Rz?
Nu. Acest instrument nu este conceput pentru a măsura parametrii tipici ai unui tester de rugozitate a suprafeței de contact, cum ar fi Ra sau Rz. Măsoară adâncimea de la vârf la vale creată de sablare abrazivă, care este parametrul specific utilizat pentru a evalua pregătirea suprafeței înainte de acoperire.
Ce acoperă ASTM D4417 – Metoda B?
ASTM D4417 – Metoda B acoperă măsurarea profilului suprafețelor abrazive de oțel curățate prin sablare folosind un micrometru de adâncime. Baza instrumentului se sprijină pe vârfurile suprafeței în timp ce vârful sondei ajunge în văi: valoarea măsurată indică înălțimea profilului suprafeței.
De ce este important să măsurați profilul unei suprafețe sablate?
Deoarece profilul afectează aplicarea corectă și performanța acoperirii. Un profil excesiv poate face mai dificilă acoperirea adecvată a vârfurilor, în timp ce un profil insuficient poate să nu asigure ancorarea cerută de sistemul de acoperire de protecție.
Când trebuie efectuată măsurarea?
În mod normal, se efectuează după sablare abrazivă și înainte de aplicarea vopselei sau a vopselei. Acest lucru face posibilă verificarea faptului că suprafața este în concordanță cu cerințele specificației relevante de aplicare.
Acest instrument poate fi folosit pe orice suprafață?
Este special destinat inspectării profilului suprafețelor sablate. ASTM D4417 – Metoda B se aplică suprafețelor abrazive din oțel curățate prin sablare. Pentru diferite materiale sau metode de preparare trebuie evaluată procedura necesară inspecției specifice.
Care este diferența dintre un calibre de profil de suprafață de sablare și un tester de rugozitate a suprafeței convențional?
Un tester convențional de rugozitate a suprafeței analizează parametrii de rugozitate a profilului, cum ar fi Ra, Rz, Rq sau Rt, pe suprafețele prelucrate sau finisate. În schimb, un indicator de profil al suprafeței de sablare măsoară adâncimea de vârf la vale creată de abraziv, pentru a verifica pregătirea suprafeței înainte de vopsire.
De ce nu este suficientă o inspecție vizuală a sablarelor abrazive?
Deoarece suprafețele similare din punct de vedere vizual pot avea profile diferite de vârf la vale. O măsurătoare numerică face posibilă compararea rezultatului cu specificația necesară și documentarea inspecției înainte de aplicarea stratului de acoperire.
Se pot face mai multe măsurători pe aceeași suprafață?
Da. Pentru a reprezenta corect o zonă sablata, este util să se efectueze citiri multiple în puncte diferite, mai ales când inspecția trebuie să verifice uniformitatea pregătirii suprafeței. Instrumentul acceptă atât citiri unice, cât și un mod de mediere.
În ce sectoare se utilizează un calibru de profil de suprafață de sablare?
Este utilizat în vopsirea industrială, protecția împotriva coroziunii, construcții, întreținere structurală, aplicații marine, producție de rezervoare și conducte și toate procesele în care un strat de protecție este aplicat pe o suprafață de oțel sablat.
Se poate solicita un raport de calibrare?
Da. Un raport de calibrare este disponibil la cerere și ajută la documentarea controlului instrumentului în cadrul sistemului de management al echipamentului de măsurare al companiei.
