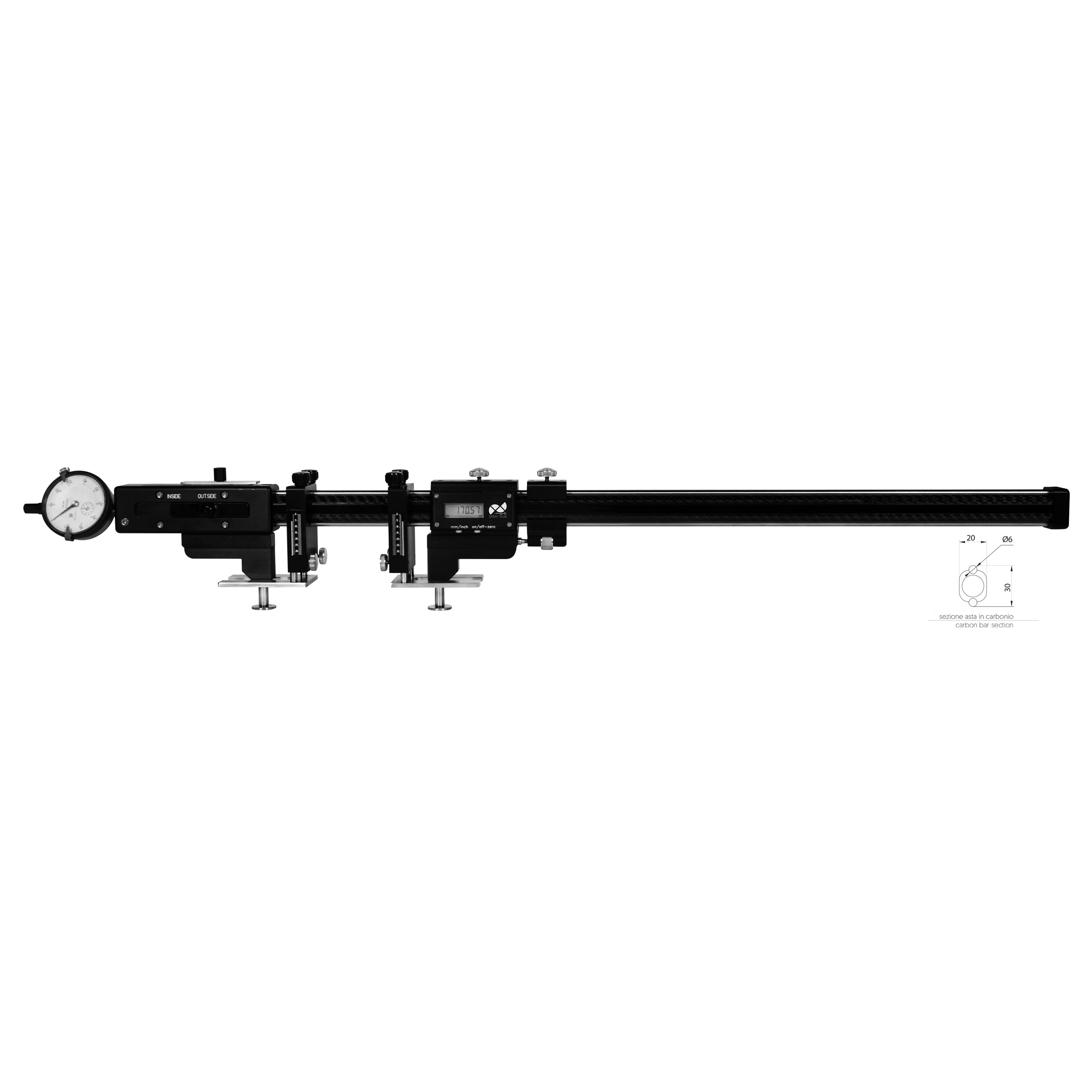

Comparativ șubler digital cu preîncărcare
Acest șubler digital de comparație internă/externă cu preîncărcare și ieșire de date este un instrument de măsurare conceput pentru aplicații de atelier și control al calității în care sunt necesare inspecții comparative asupra dimensiunilor interne și externe, menținând în același timp o repetabilitate ridicată, chiar și pe piesele de prelucrat mari. Șublerul de comparație este disponibil în domenii de măsurare de la 300 până la 3000 mm.
Caracteristica distinctivă a acestui șubler este sistem de preîncărcare în tensiune și compresie pentru măsurători interne și externe. Această configurație asigură un contact controlat și constant în timpul operațiilor de măsurare, făcând instrumentul deosebit de potrivit pentru inspecții comparative pe dimensiuni repetitive și pe geometrii în care trebuie verificate abaterile dimensionale față de o valoare de referință.

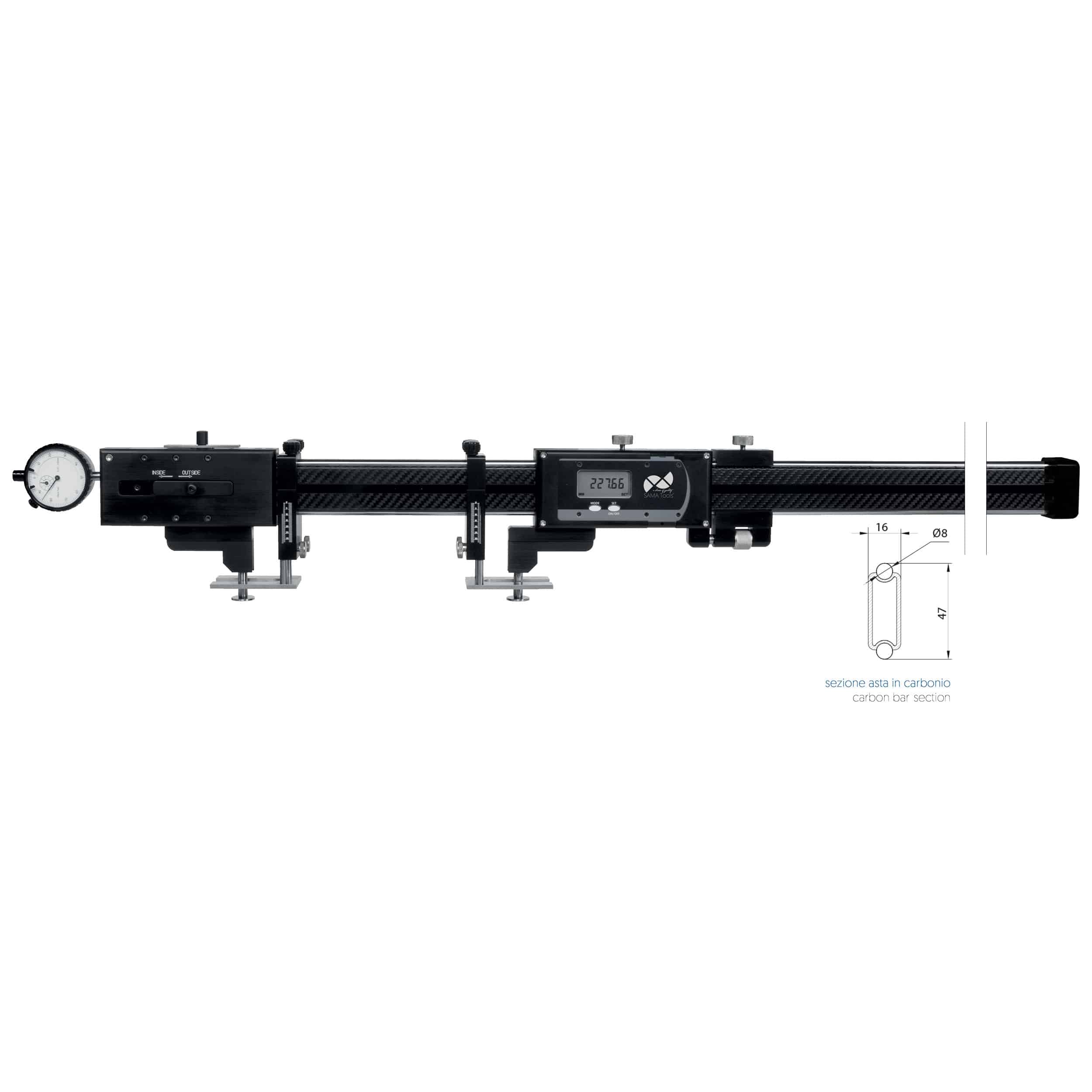

Acest fascicul din fibră de carbon ajută la reducerea greutății instrumentului chiar și pe domenii lungi de măsurare, îmbunătățind manevrarea fără a compromite stabilitatea. Instrumentul poate fi livrat cu indicator, adaptor terminal, suporturi reglabile și perechi de puncte de contact plate Ø 20 mm, făcându-l potrivit pentru inspecții dimensionale pe diferite tipuri de piese de prelucrat.
Prezența unui funcția presetată permite setarea unei valori nominale de referință, făcând inspecțiile comparative mai rapide în timpul operațiunilor de inspecție repetitivă.
Structura modulară permite configurarea instrumentului cu diferite puncte de contact opționale în funcție de aplicație. Mai multe accesorii opționale dedicate sunt disponibile pentru aplicații specifice, făcând instrumentul extrem de versatil pentru inspecții comparative pe piese complexe, inclusiv:
- Verificarea diametrelor interne/exterioare
- Verificarea angrenajelor interne/exterioare
- Verificarea filetelor interne/exterioare
- Verificarea ghidajelor V interne/externe
- Verificarea profilelor de îmbinare inelară
- Verificarea distanțelor dintre centrele dintre găuri
- Verificarea canelurilor
Prezența unor date de ieșire permite conectarea la software-ul de colectare a datelor de măsurare, îmbunătățind trasabilitatea și reducând erorile de transcriere în procesele de control al calității.
Datorită combinației dintre măsurarea comparativă, preîncărcarea în tensiune și compresie, structura ușoară și punctele de contact interschimbabile, acest șubler este deosebit de potrivit pentru inspecții precise asupra pieselor mecanice complexe, atât în departamentele de producție, cât și în laboratoarele de metrologie.
Aplicații
- Inspecția comparativă a dimensiunilor interne și externe
- Verificarea angrenajelor interne și externe
- Verificarea filetelor, canelurilor și fantelor
- Măsurare pe ghidaje V, distanțe centrale și îmbinări inelare
- Verificarea diametrelor și canelurilor
- Controlul calității pe loturile de producție
Întrebări frecvente – Comparație șubler cu preîncărcare
De ce să alegeți un șubler de comparație cu preîncărcare în locul unui șubler tradițional?
Permite verificarea mai rapidă a abaterilor dimensionale față de o valoare de referință, îmbunătățind viteza de inspecție și reducând variabilitatea operatorului, în special în timpul inspecțiilor repetitive.
Cum îmbunătățește preîncărcarea operațiunile de măsurare?
Acesta asigură contactul constant cu piesa de prelucrat, reducând diferențele cauzate de presiunea manuală și îmbunătățind repetabilitatea inspecției.
Este potrivit pentru inspectarea pieselor mari de prelucrat?
Da, este proiectat pentru domenii lungi de măsurare, menținând în același timp stabilitatea și ușurința în utilizare datorită structurii ușoare.
Poate fi folosit direct în producție sau doar în laboratoare?
Poate fi folosit direct în producție pentru inspecții rapide pe loturi de piese de prelucrat, precum și în laboratoarele de metrologie pentru activități de verificare mai structurate.
Este un instrument versatil sau dedicat unei singure aplicații?
Este foarte configurabil și poate fi adaptat la diferite geometrii datorită punctelor de contact interschimbabile și accesoriilor dedicate.
Care este avantajul în timpul inspecțiilor de lot?
Permite inspecții mai rapide și identificarea imediată a abaterilor dimensionale, îmbunătățind eficiența controlului calității.
Poate înlocui alte instrumente de măsură?
În multe aplicații, reduce nevoia de instrumente dedicate pentru fiecare dimensiune individuală, simplificând procesul de inspecție.
Cum pot fi reduse erorile de inspecție dimensională și timpul de inspecție?
Utilizarea unui instrument de măsurare de comparație cu preîncărcare ajută la standardizarea măsurătorilor, reduce influența operatorului și accelerează inspecțiile pe loturile de producție.
