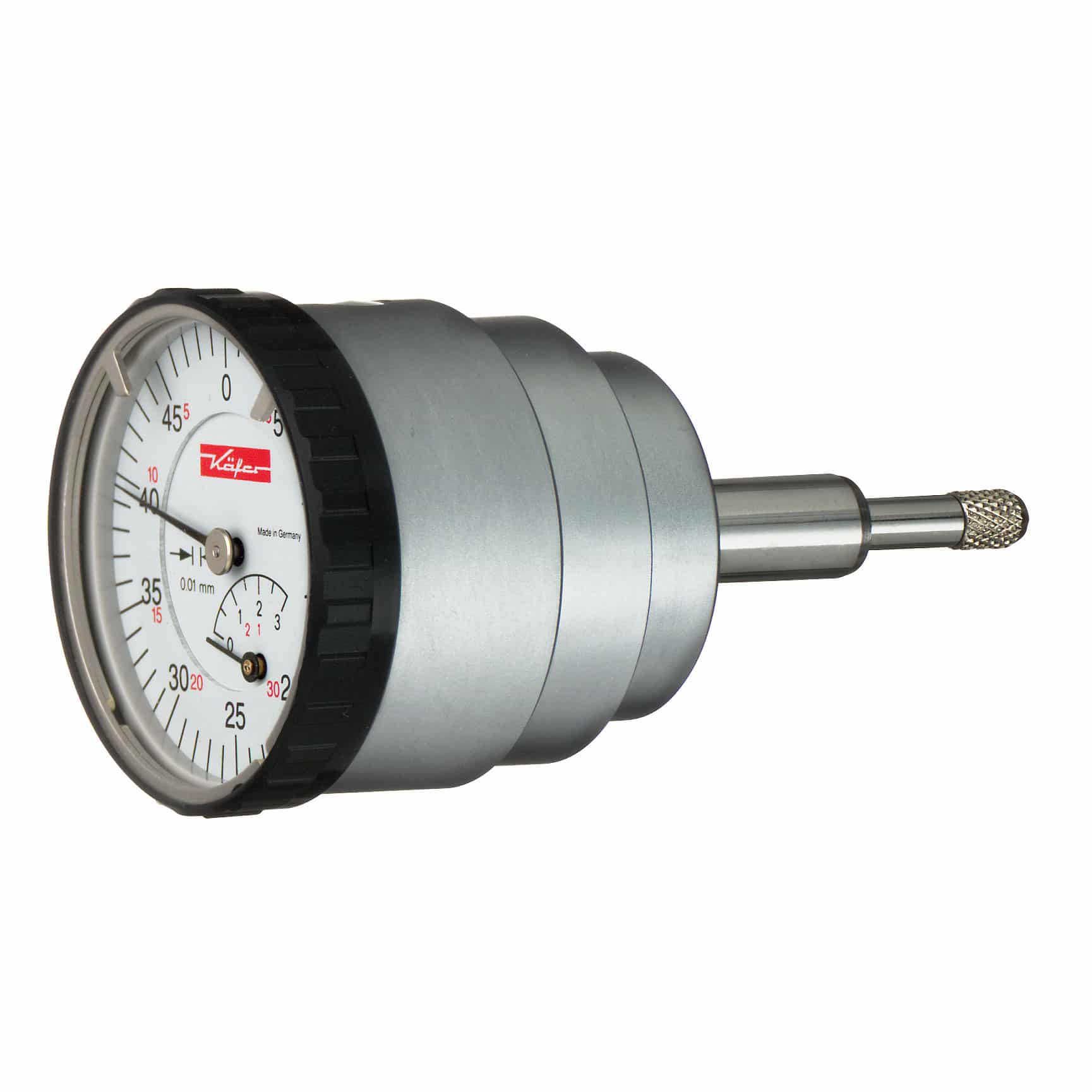

Comparator analogic cu piston din spate Kafer

Comparator analogic cu piston din spate Kafer

Acest cadran analog cu piston din spate Kafer este un instrument folosit pentru a detecta deplasari liniare și efectuează inspecții dimensionale comparative atunci când este necesară citirea imediată a abaterilor față de o referință. Este o soluție practică pentru ateliere, departamente de scule și medii de control al calității în care nu este necesară citirea unei dimensiuni absolute precum cu un șubler sau micrometru, ci mai degrabă să se verifice o variație, o diferență de poziție sau o abatere foarte mică.

Caracteristica distinctivă a acestui model este configurația pistonului din spate. Acest design este deosebit de util atunci când citirea frontală este mai puțin convenabilă sau când spațiul disponibil este limitat și operatorul trebuie să respecte indicația de sus sau dintr-o poziție mai favorabilă în comparație cu un comparator tradițional. Prin urmare, este o soluție interesantă pentru dispozitive de fixare, suporturi și stații de măsurare în care geometria de montare face cadranul frontal mai puțin practic de citit.

Principiul de funcționare este cel tipic al unui comparator analogic: punctul de contact se deplasează la atingerea piesei, iar mișcarea este transferată indicatorului, care afișează variația detectată pe cadran. Din acest motiv, cadranul este utilizat pe scară largă pentru verificări ale runout, aliniere, planeitate, paralelism, excentricitate și concentricitate, adică toate inspecțiile în care este necesară observarea rapidă a variației dimensionale.

Această rezoluție de 0,01 mm plasează acest model în categoria de cadrane analogice, făcându-l potrivit pentru inspecții în care trebuie detectate abateri de o sută de milimetru. Configurația disponibilă pentru acest instrument include a interval 0-5 mm, Diametru cadran de 40 mm sau 58 mmși Rezoluție de 0,01 mm.

Din punct de vedere operațional, cel cadran analog cu piston din spate este foarte util atunci când inspecția se efectuează în poziții în care operatorul nu are o vedere frontală directă a instrumentului. În aceste condiții, configurația superioară a cadranului ajută la o citire mai imediată și poate îmbunătăți utilizarea în timpul inspecțiilor repetitive, instalărilor pe suporturi și comenzilor în interiorul corpurilor dedicate. Această configurație poate fi avantajoasă și atunci când se lucrează în spații restrânse sau în apropierea altor elemente care limitează accesul vizual frontal.

Acest instrument reprezintă o soluție eficientă pentru utilizatorii care caută un comparator analogic destinate utilizării tehnice continue. Este potrivit ori de câte ori sunt necesare lizibilitatea, ușurința în utilizare și o configurație mai potrivită pentru instalațiile în care cadranul superior îmbunătățește vizibilitatea.

La cerere, puncte de contact filetate interschimbabile sunt disponibile pentru a adapta punctul de contact în funcție de tipul de inspecție și geometria piesei de verificat.

Aplicații

• Verificarea comparativă a dimensiunilor și abaterilor
• Verificarea denivelării, aliniamentelor și diferențelor de trepte
• Verificarea excentricității și concentricității
• Verificarea planeității și paralelismului
• Utilizați pe suporturi și dispozitive cu spațiu limitat
• Aplicații în care citirea de top este mai convenabilă
• Inspecții repetitive în ateliere și control de calitate
• Aplicații în care cadranul superior îmbunătățește lizibilitatea

Întrebări frecvente – Comparator analog cu piston din spate

Ce este un comparator analogic cu piston din spate?
Este un instrument utilizat pentru detectarea deplasărilor liniare și controlul abaterilor dimensionale, având o configurație concepută pentru o citire mai ușoară de top.

Pentru ce este folosit un comparator analogic cu piston din spate?
Este folosit pentru a inspecta diferențele dimensionale, curele, aliniamentele și alte abateri mici în raport cu o referință, mai ales când citirea frontală este mai puțin practică.

Ce avantaj oferă configurația pistonului din spate?
Face citirea mai ușoară în aplicațiile în care spațiul este limitat sau unde cadranul este montat într-un mod care face vizualizarea frontală mai puțin convenabilă.

Când ar trebui să fie ales un comparator cu piston din spate în locul unui model standard?
Se recomandă atunci când inspecția se efectuează pe suporturi, suporturi sau posturi de lucru unde operatorul poate citi instrumentul mai ușor de sus sau dintr-un unghi diferit.

Cum funcționează un cadran analogic?
Punctul de contact se mișcă la atingerea piesei, iar mișcarea este transferată către indicator, care afișează variația detectată pe cadran.

Ce înseamnă cadranul cu citirea a sutei?
Înseamnă că instrumentul are o rezoluție de 0,01 mm și, prin urmare, poate detecta variații la o sutime de milimetru.

Ce domeniu de măsurare este disponibil?
Acest model este disponibil cu un interval de 0-5 mm.

Care este diametrul cadranului?
Cadranul este disponibil în versiuni de 40 mm și 58 mm.

Comparatorul cu piston din spate măsoară dimensiuni absolute?
Nu, este folosit în mod normal pentru inspecții comparative, adică pentru a controla abaterile față de o referință cunoscută.

Pot fi furnizate puncte de contact filetate interschimbabile?
Da, punctele de contact filetate interschimbabile sunt disponibile la cerere pentru a adapta punctul de contact în funcție de inspecția care urmează să fie efectuată.

În ce aplicații este cel mai des folosit?
Este folosit în mod obișnuit în inspecții comparative, verificări ale curbei, alinieri și aplicații în care configurația pistonului din spate face citirea abaterii mai practică.

Cui este destinat acest instrument?
Este destinat atelierelor, departamentelor de scule și zonelor de control al calității care caută un comparator analogic potrivit pentru instalații sau stații de lucru unde vizualizarea de sus este mai convenabilă.
