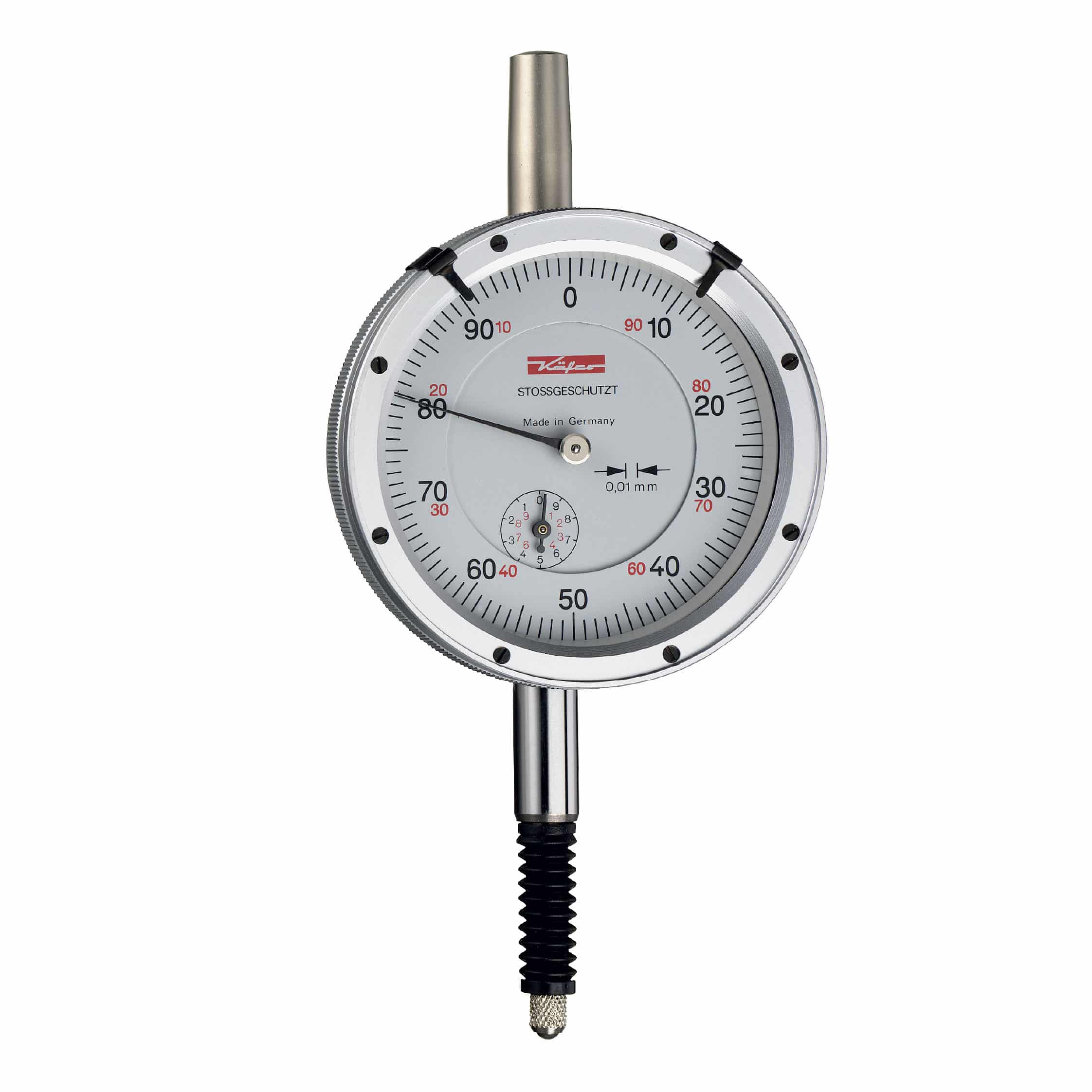

Comparator analogic Kafer rezistent la șocuri și apă

Comparator analogic Kafer rezistent la șocuri și apă

Acest cadran analogic rezistent la șoc și apă Kafer este un instrument conceput pentru a detecta deplasari liniare și efectuează inspecții dimensionale comparative în ateliere, departamente de scule și controlul calității. Este alegerea potrivită atunci când nu este necesar să citiți o dimensiune absolută, cum ar fi cu un micrometru sau un șubler, ci când este necesar să se verifice un abatere dintr-o referință, o variație de poziție sau o diferență între două puncte.

Principiul de funcționare este cel tipic al a comparator cu cadran: punctul de contact atinge piesa, se deplasează liniar și transferă mișcarea indicatorului, care afișează variația detectată pe cadran. Din acest motiv, cadranul este utilizat pe scară largă pentru inspecții ale runout, aliniere, planeitate, paralelism, excentricitate și concentricitate, adică toate verificările la care trebuie respectată variația dimensională.

Această rezoluție de 0,01 mm îl plasează în categoria de cadrane analogice, făcându-l potrivit ori de câte ori trebuie evidențiate abateri de o sută de milimetru. Cadranul analogic oferă citire imediată și ajută operatorul să urmărească mișcarea indicatorului în timpul inspecțiilor, în special în verificările și ajustările repetitive.

Caracteristica specială a acestei versiuni este combinația de structură rezistentă la șocuri și construcție impermeabilă. Acest lucru face ca cadranul să fie mai potrivit pentru condițiile dure de lucru decât un model standard, mai ales atunci când instrumentul este utilizat în medii expuse la impacturi accidentale, mișcări frecvente, prezența lichide, spray-uri, emulsii și lichide de răcire. În practică, este o soluție excelentă atunci când instrumentul trebuie protejat atât mecanic, cât și în timpul utilizării zilnice în atelier.

Din punct de vedere practic, aceste caracteristici duale sunt deosebit de utile în apropierea mașinilor-unelte, în departamentele de producție și în situațiile în care cadranul nu rămâne fixat pe un banc protejat, ci este utilizat în condiții de operare solicitante. În aceste cazuri, un instrument rezistent la șocuri și la apă ajută la menținerea unei mai mari fiabilități și continuitate în timpul utilizării.

Seria este disponibilă cu Domenii 0-10 mm și 0-30 mm, ambele prezentând a Diametru cadran 61,5 mm. Această configurație permite utilizatorului să aleagă cea mai potrivită versiune în funcție de cursa necesară, menținând în același timp o bună lizibilitate în timpul inspecției.

La cerere, puncte de contact filetate interschimbabile sunt disponibile pentru a adapta punctul de contact în funcție de tipul de inspecție și geometria piesei de verificat. Acest lucru face ca cadranul să fie mai versatil în diferite aplicații, mai ales atunci când inspecția necesită configurații diferite de contact.

Din punct de vedere operațional, cel cadran analogic rezistent la șocuri și la apă este destinat utilizatorilor care caută un instrument analogic potrivit pentru inspecțiile comparative de zi cu zi, cu o protecție mai mare față de un model tradițional. Este o soluție practică oricând citire imediată, robustețe și ușurință în utilizare sunt necesare în mediile de atelier.

Aplicații

• Verificarea comparativă a dimensiunilor și abaterilor
• Verificarea denivelării, aliniamentelor și diferențelor de trepte
• Verificarea excentricității și concentricității
• Verificarea planeității și paralelismului
• Inspecții la mașină și la atelier
• Utilizare în departamentele de producție și control al calității
• Aplicații în care pot apărea impacturi accidentale
• Inspecții în medii cu lichide sau spray-uri

Întrebări frecvente – Comparator analogic rezistent la șocuri și la apă

Ce este un cadran analogic rezistent la șocuri și la apă?
Este un instrument folosit pentru a controla deplasările liniare și abaterile dimensionale, având o structură proiectată pentru condiții de operare grele.

Pentru ce este folosit un cadran analogic rezistent la șocuri și la apă?
Este folosit pentru a inspecta diferențele dimensionale, deformarea, excentricitatea, concentricitatea, planeitatea și alte abateri mici față de o referință.

Cum funcționează un comparator?
Punctul de contact se mișcă la atingerea piesei, iar mișcarea este transferată către indicator, care afișează variația detectată pe cadran.

Ce înseamnă cadranul cu citirea a sutei?
Înseamnă că instrumentul are o rezoluție de 0,01 mm și, prin urmare, poate detecta variații la o sutime de milimetru.

Care este diferența față de un comparator standard?
Această versiune combină protecția rezistentă la șocuri și construcția impermeabilă, făcându-l mai potrivit pentru utilizarea frecventă în atelier și medii în care pot fi prezente lichide sau spray-uri.

Când ar trebui să fie ales un comparator rezistent la șocuri și la apă?
Se recomandă atunci când instrumentul este utilizat frecvent în producție, lângă mașini-unelte sau în stațiile de lucru unde pot apărea impacturi accidentale și contactul cu lichide.

De ce este utilă versiunea antișoc?
Pentru că face cadranul mai potrivit pentru operarea intensivă, cu mișcări frecvente și solicitări mai mari în timpul utilizării.

De ce este utilă construcția impermeabilă în ateliere?
Deoarece ajută la a face instrumentul mai potrivit pentru mediile în care pot fi prezente spray-uri, emulsii sau lichide de răcire.

Ce intervale de măsurare sunt disponibile?
Seria este disponibilă în intervalele 0-10 mm și 0-30 mm.

Care este diametrul cadranului?
Comparatorul de alezaj cu cadranului este de 61,5 mm.

Comparatorul măsoară dimensiuni absolute?
Nu, este folosit în mod normal pentru inspecții comparative, adică pentru a citi abaterile față de o referință cunoscută.

Pot fi furnizate puncte de contact filetate interschimbabile?
Da, punctele de contact filetate interschimbabile sunt disponibile la cerere pentru a adapta punctul de contact în funcție de tipul de inspecție care urmează să fie efectuată.

În ce aplicații este cel mai des folosit?
Este folosit în mod obișnuit în inspecții comparative, ajustări, verificări ale curbei, alinieri și inspecții dimensionale repetitive în ateliere.

Cui este destinat acest instrument?
Este destinat atelierelor, departamentelor de scule, zonelor de producție și departamentelor de control al calității care caută un comparator analogic mai potrivit pentru condițiile de operare solicitante.

Care sunt cele mai frecvente erori atunci când utilizați un comparator?
Cele mai frecvente erori includ montarea instabilă, setarea incorectă la zero, contactul necorespunzător al piesei și interpretarea fără o referință corectă.
