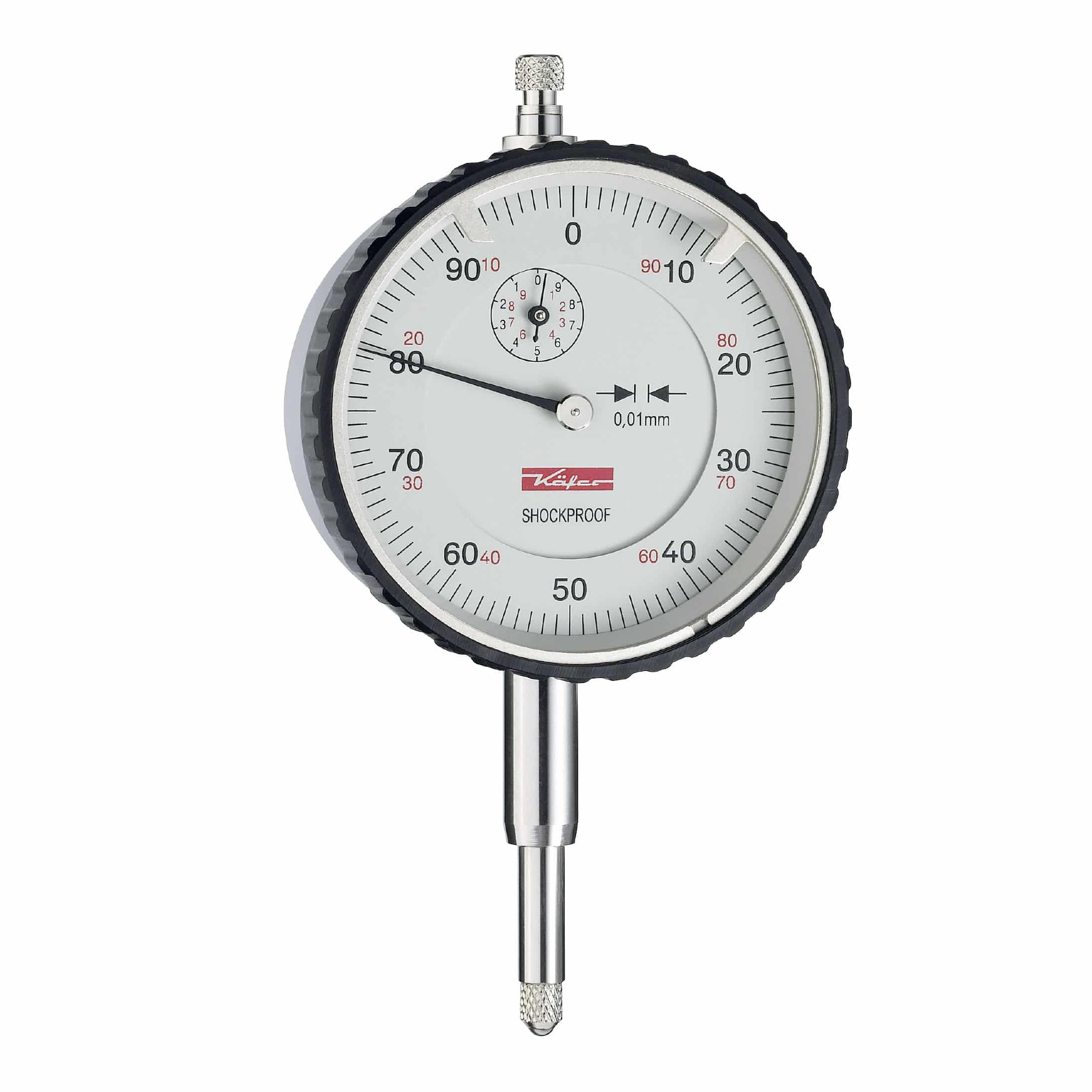

Acest cadran analogic rezistent la șoc Kafer este un instrument folosit pentru a detecta deplasari liniare și efectuează inspecții dimensionale comparative în ateliere, departamente de scule și controlul calității. Se folosește atunci când nu este necesară citirea unei dimensiuni absolute, cum ar fi cu un șubler sau un micrometru, dar când este necesar să se verifice un abatere dintr-o referință, o variație de poziție sau o diferență între două puncte.

Principiul de funcționare rămâne cel al clasicului comparator cu cadran: punctul de contact se deplasează când atinge piesa și această mișcare este transferată indicatorului, care afișează variația detectată pe cadran. În acest model instrumentul este deosebit de potrivit pentru verificări ale runout, aliniere, planeitate, paralelism, excentricitate și concentricitate, și pentru toate inspecțiile la care abaterea dimensională trebuie monitorizată.

Această rezoluție de 0,01 mm plasează acest model în categoria de comparatoare cu cadran, făcându-l potrivit pentru inspecții în care trebuie detectate variații la o sutime de milimetru. Cadranul analogic permite citirea imediată deoarece operatorul poate observa direct mișcarea indicatorului și poate interpreta rapid tendința măsurătorii în timpul inspecției.

Caracteristica distinctivă a acestei serii este construcție rezistentă la șocuri. Un comparator rezistent la șocuri este deosebit de util atunci când instrumentul este utilizat în medii de atelier unde pot apărea impacturi accidentale, căderi mici în timpul poziționării, mișcări frecvente de la o stație de lucru la alta sau utilizarea repetitivă pe mașini-unelte și dispozitive de fixare. În aceste situatii, o versiune rezistenta la soc reprezinta o alegere mai potrivita pentru functionare intensiva fata de un model traditional.

Acest instrument reprezintă o soluție eficientă pentru cei care caută un comparator analogic destinate utilizării tehnice continue. Este potrivit atunci când sunt necesare lizibilitate, ușurință în utilizare și o construcție proiectată pentru condiții normale de atelier.

Seria este disponibilă cu game de 0-10 mm, 0-30 mm, 0-50 mm, 0-80 mm și 0-100 mm. acest diametrul cadranului este de 58 mm pentru intervale de până la 80 mm, în timp ce modelul 0-100 mm dispune de un Cadran de 80 mm. Această varietate permite utilizatorului să aleagă cel mai potrivit model în funcție de călătoria și lizibilitatea necesară în timpul inspecției.

Această tijă de montare de 8 mm face ca cadranul să fie compatibil cu cel mai obișnuit suport magnetic, suporturi de banc și dispozitive de inspecție. Acest lucru este important deoarece permite integrarea ușoară în stațiile de măsurare normale fără a necesita soluții speciale.

La cerere, puncte de contact filetate interschimbabile sunt disponibile, utile pentru adaptarea punctului de contact în funcție de tipul de inspecție și geometria piesei de verificat. Acest lucru face ca cadranul să fie mai versatil în diferite aplicații, mai ales atunci când inspecția necesită configurații diferite de contact.

Din punct de vedere operațional, cel cadran analogic rezistent la socuri este potrivit pentru utilizatorii care caută un instrument de încredere pentru inspecțiile comparative zilnice în atelier. Este o solutie practica cand citire imediată, montare ușoară pe suporturi și fiabilitate mai mare în mediile de producție sunt necesare.

Aplicații

• Verificarea comparativă a dimensiunilor și abaterilor
• Verificarea denivelării, aliniamentelor și diferențelor de trepte
• Verificarea excentricității și concentricității
• Verificarea planeității și paralelismului
• Utilizați cu suport magnetic pentru indicator cadran și suporturi
• Inspecții la mașină și la atelier
• Inspecții repetitive în departamentele de calitate
• Aplicații care necesită o construcție rezistentă la șocuri

Întrebări frecvente – cadran analogic rezistent la șocuri

Ce este un cadran analogic rezistent la șoc?
Este un instrument folosit pentru detectarea deplasărilor liniare și controlul abaterilor dimensionale, având o construcție rezistentă la șocuri, potrivită pentru utilizare intensivă în atelier.

Pentru ce este folosit un cadran analogic rezistent la șoc?
Este folosit pentru a inspecta diferențele dimensionale, deformarea, excentricitatea, concentricitatea, planeitatea și alte abateri mici față de o referință.

Cum funcționează un comparator?
Punctul de contact se mișcă la atingerea piesei, iar mișcarea este transferată către indicator, care afișează variația detectată pe cadran.

Ce înseamnă cadranul cu citirea a sutei?
Înseamnă că instrumentul are o rezoluție de 0,01 mm și, prin urmare, poate detecta variații la o sutime de milimetru.

Când ar trebui să fie ales un comparator rezistent la șocuri?
Este recomandat atunci când instrumentul este utilizat frecvent în ateliere, pe corpuri de iluminat, lângă mașini-unelte sau în situații în care pot apărea impacturi accidentale în timpul funcționării.

De ce este utilă versiunea antișoc în mediile de atelier?
Pentru că este mai potrivită pentru funcționarea continuă unde mișcările frecvente, montarea pe suporturi și utilizarea repetitivă sunt frecvente.

Ce intervale de măsurare sunt disponibile?
Seria este disponibilă în intervalele 0-10 mm, 0-30 mm, 0-50 mm, 0-80 mm și 0-100 mm.

Care este diametrul cadranului?
Comparatorul de alezaj cu cadranului este de 58 mm pentru intervale de până la 80 mm, în timp ce modelul 0-100 mm are un cadran de 80 mm.

Ce tijă de montare are cadranul?
Tija de montare este de 8 mm, ceea ce face ca cadranul să fie compatibil cu cel mai obișnuit suport magnetic al indicatorului cadran.

Se poate monta pe baze sau suporturi magnetice?
Da, tija de 8 mm îl face potrivit pentru suporturi normale și stații de măsurare utilizate în mod obișnuit în ateliere.

Comparatorul rezistent la șocuri măsoară dimensiuni absolute?
Nu, este folosit în mod normal pentru măsurători comparative, adică pentru a verifica abaterile față de o valoare de referință.

Pot fi furnizate puncte de contact filetate interschimbabile?
Da, punctele de contact filetate interschimbabile sunt disponibile la cerere pentru a adapta contactul în funcție de inspecția care urmează să fie efectuată.

În ce aplicații este cel mai des folosit?
Este folosit în mod obișnuit în inspecții comparative, ajustări, inspecții de curățare, alinieri și verificări dimensionale repetitive în ateliere.

Cui este destinat acest instrument?
Este destinat atelierelor, departamentelor de scule, zonelor de producție și departamentelor de control al calității care caută un comparator analogic de încredere pentru utilizare intensivă.

Care sunt cele mai frecvente erori atunci când utilizați un comparator?
Cele mai frecvente erori includ montarea instabilă, setarea incorectă la zero, contactul necorespunzător al piesei și interpretarea fără o referință corectă.

Specificații tehnice
