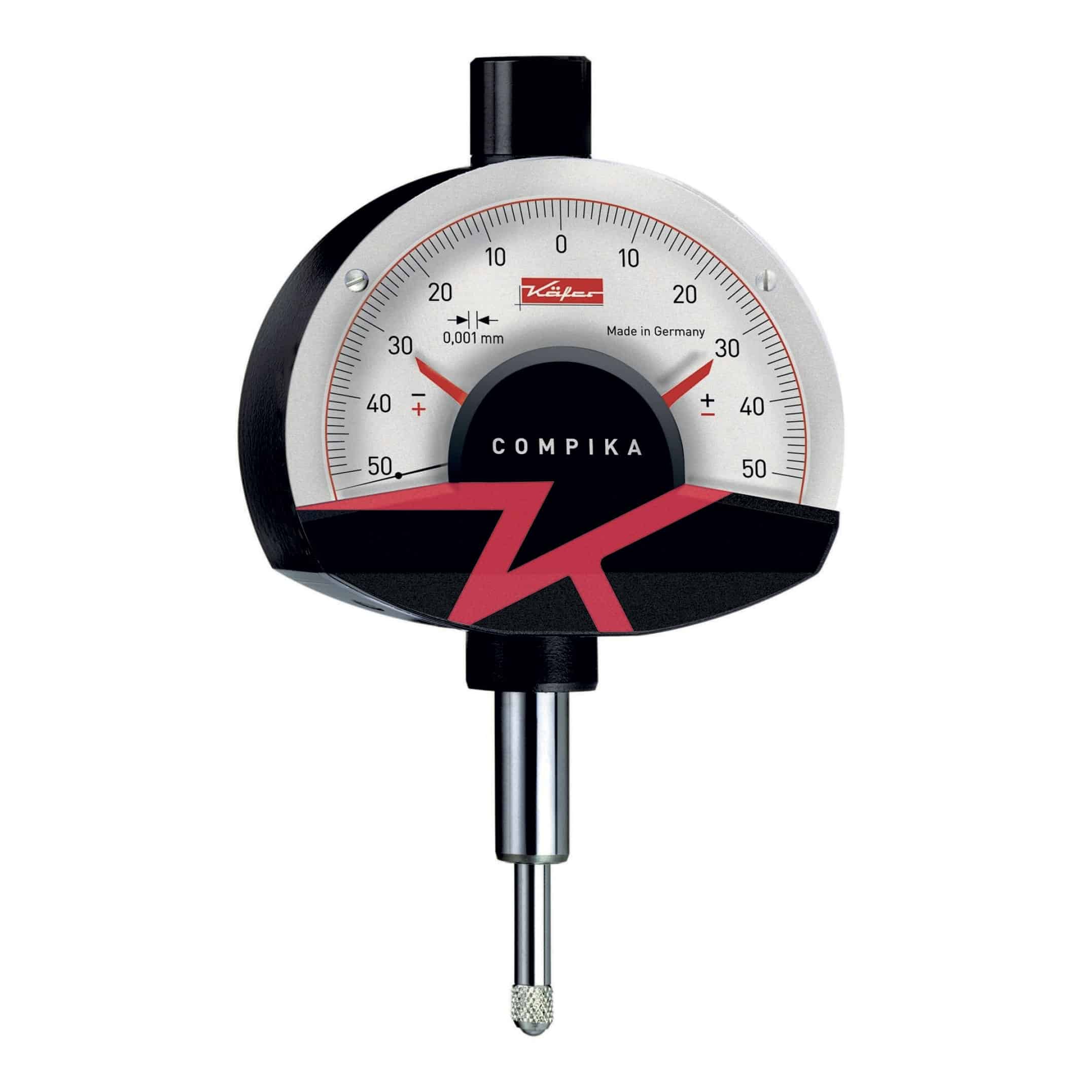

Comparator Compika rezistent la șoc Kafer

Comparator Compika rezistent la șoc Kafer

Acest comparator Compika rezistent la șoc Kafer este un instrument conceput pentru inspecții comparative extrem de sensibile ale abateri foarte mici, unde este necesară o citire mai fină decât un comparator standard. Cu Rezoluție de 0,001 mm, Domeniu de măsurare 0–0,1 mmși 50-0-50 citire, este deosebit de potrivit pentru inspecții în care variațiile foarte mici față de o referință trebuie monitorizate.

Principiul de funcționare este cel tipic al unui comparator cu cadran pentru măsurători comparative: punctul de contact atinge piesa și mișcarea axului este transferată la indicator, unde abaterea față de referința zero poate fi citită pe cadran. acest scara 50-0-50 este deosebit de utilă în acest tip de inspecție deoarece permite citirea imediată a abaterilor atât în sens pozitiv cât și în sens negativ față de valoarea nominală.

În comparație cu un comparator tradițional, acest instrument este destinat inspecțiilor mai solicitante care implică diferențe foarte mici. Din acest motiv este folosit în mod obișnuit pe dispozitive de măsurare, aparate de măsurare comparative și stații de inspecție, în special în inspecțiile de runout, concentricitate, excentricitate, paralelism și planeitate, și în general în toate aplicațiile în care abaterile minime trebuie evidențiate cu o citire analogică foarte sensibilă.

Una dintre cele mai interesante caracteristici ale acestei serii este construcție rezistentă la șocuri și prezența lui protecție la supradeplasare. Designul rezistent la șocuri face comparatorul mai potrivit pentru utilizarea intensivă în atelier, în timp ce caracteristica de supracurgere este utilă în aplicațiile în care axul poate depăși temporar domeniul nominal de măsurare în timpul poziționării.

Din punct de vedere al construcției, cel Comparator Compika respectă DIN 879-1. Dispune de o Cadran de 62 mm, tulpina de 8 mm, ax de măsurare din oțel inoxidabil călit, sistem de ghidare de precizie și o construcție proiectată pentru rezistență ridicată la uzură. Ajustarea fină a zero este efectuată prin sistemul de ramă protejată, în timp ce marcatorii de toleranță pot fi setat rapid și ușor.

Din punct de vedere operațional, acest instrument este destinat utilizatorilor care caută un comparator analogic foarte sensibil, potrivit pentru montare pe standuri cu cadran, dispozitive dedicate și sisteme de măsurare comparative. Este o soluție practică atunci când sunt necesare citirea imediată, controlul abaterilor minime și o structură potrivită pentru utilizare repetată în atelier și aplicații de control al calității.

Aplicații

• Inspecție comparativă a abaterilor foarte mici
• Verificarea deformarii, excentricitatii și concentricitatii
• Inspecții de planeitate și paralelism
• Utilizare pe dispozitive de măsurare comparative
• Montare pe suporturi de comparare cu tijă de 8 mm
• Inspecții dimensionale în atelier și control de calitate
• Aplicații în care citirea 50-0-50 este utilă

Întrebări frecvente – Comparator Compika rezistent la șoc

Ce este un comparator Compika rezistent la șoc?
Este un comparator analogic conceput pentru măsurători comparative extrem de sensibile, destinat detectării abaterilor minime cu o rezoluție de 0,001 mm.

La ce este folosit acest comparator?
Este folosit pentru a monitoriza variații foarte mici în raport cu o referință, de exemplu în inspecțiile de curgere, concentricitate, excentricitate, planeitate și paralelism.

Care este diferența față de un comparator standard de 0,01 mm?
Principala diferență este sensibilitatea de citire: acest model citește la 0,001 mm și este destinat unor inspecții comparative mai precise care implică abateri minime.

Ce înseamnă citirea 50-0-50?
Înseamnă că cadranul este centrat pe zero și permite citirea imediată a abaterilor în direcții pozitive și negative față de valoarea de referință.

Ce înseamnă protecție împotriva depășirii?
Indică posibilitatea deplasării temporare suplimentare a arborelui dincolo de domeniul nominal de măsurare, utilă în timpul poziționării pieselor.

De ce este utilă versiunea antișoc?
Face ca comparatorul să fie mai potrivit pentru utilizarea operațională repetată, unde pot apărea impacturi sau solicitări accidentale în timpul instalării și inspecției.

Unde este acest comparator cel mai des folosit?
Este utilizat în principal pe dispozitive de măsurare comparativă, dispozitive de inspecție și stații în care abaterile minime trebuie verificate cu citire analogică imediată.

Care este diametrul cadranului?
Comparatorul de alezaj cu cadranului este de 62 mm.

Ce dimensiune a tijei are comparatorul?
Dimensiunea tijei este de 8 mm, permițând instalarea pe cele mai obișnuite suporturi de comparare și dispozitive de măsurare.

Respectă un standard tehnic?
Da, această serie respectă DIN 879-1 pentru dimensiuni, eroare admisă, histerezis și forță de măsurare.

Comparatorul poate fi furnizat cu puncte de contact opționale?
Da, la cerere sunt disponibile configurații speciale și accesorii dedicate. Diferite puncte de contact pot ajuta la adaptarea geometriei contactului la inspecția necesară.

Cui este destinat acest instrument?
Este destinat atelierelor mecanice, departamentelor de scule și aplicațiilor de control al calității care necesită inspecții comparative extrem de sensibile cu un instrument analog robust.

Specificații tehnice
