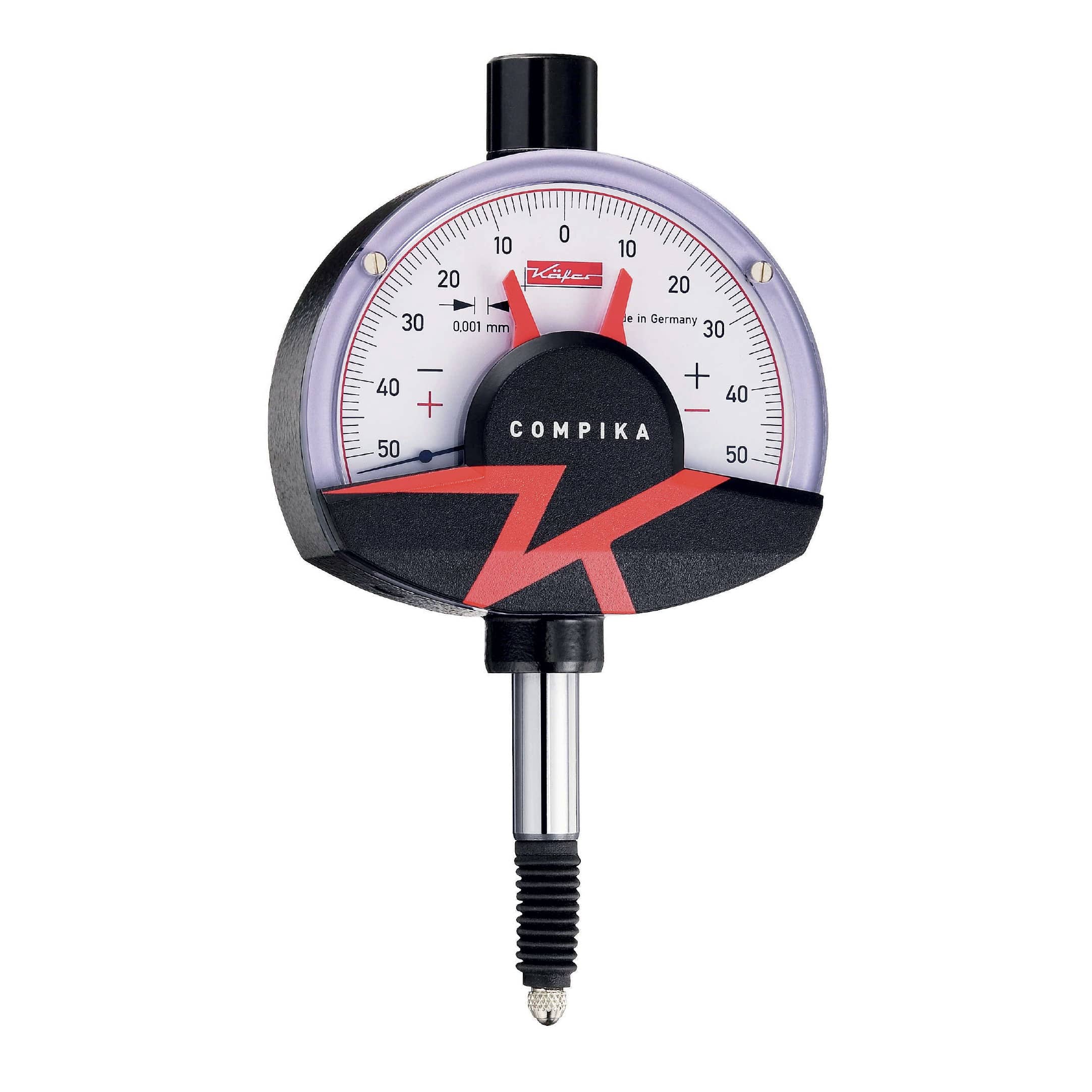

Comparator Compika rezistent la șocuri și la apă Kafer

Comparator Compika rezistent la șocuri și la apă Kafer

Acest comparator Compika rezistent la șocuri și la apă Kafer este un instrument conceput pentru inspecții comparative ale abateri foarte mici, unde este necesară o sensibilitate mai mare decât un comparator standard. Cu Rezoluție de 0,001 mm, Domeniu de măsurare 0–0,1 mmși scara 50-0-50, este potrivit pentru inspecții în care trebuie evidențiate variații minime față de o referință.

Principiul de funcționare este cel tipic al unui comparator cu cadran pentru măsurători comparative. Punctul de contact atinge piesa și mișcarea este transferată la indicator, permițând citirea abaterii față de referința zero pe cadran. 50-0-50 citire este deosebit de utilă în aceste aplicații deoarece permite interpretarea imediată a abaterilor atât în direcții pozitive, cât și în direcții negative față de valoarea nominală.

În comparație cu un comparator analog mai obișnuit, acest instrument este destinat inspecțiilor mai solicitante care implică abateri extrem de mici. Din acest motiv este utilizat pe scară largă pe dispozitive de măsurare comparative, dispozitive și stații de inspecție, în special pentru inspecțiile de runout, concentricitate, excentricitate, paralelism și planeitate și, în general, în toate aplicațiile în care diferențele minime trebuie detectate cu o citire analogică foarte sensibilă.

Combinația de construcție rezistentă la șocuriși design rezistent la apă este ceea ce face această versiune deosebit de interesantă. Protecția rezistentă la șocuri îl face potrivit pentru utilizare operațională intensivă, în timp ce construcția impermeabilă îl face mai potrivit pentru mediile în care lichide, stropi, emulsii sau lichide de răcire poate fi prezent. În practică, este o soluție excelentă pentru utilizatorii care caută un instrument cu protecție îmbunătățită atât din punct de vedere mecanic, cât și în utilizarea zilnică a atelierului.

O altă caracteristică utilă este prezența protecție la supradeplasare, ceea ce facilitează poziționarea pieselor și configurarea instrumentului în unele aplicații comparative. Această caracteristică este utilă în special în dispozitivele de inspecție în care axul poate depăși temporar domeniul nominal de măsurare în timpul poziționării sau măsurării.

Din punct de vedere al construcției, ecartamentul comparator este conform DIN 879-1. Dispune de o Cadran de 62 mmși tulpina de 8 mm, permițând instalarea pe cele mai obișnuite suporturi de comparare și dispozitive de măsurare. Axul și tija de măsurare sunt realizate din oțel inoxidabil călit, util pentru utilizare tehnică continuă și rezistență îmbunătățită la uzură în timpul controalelor repetitive.

Sistemul de reglare fină permite setarea mai precisă a punctului de referință, în timp ce mecanismul intern este proiectat pentru a asigura o funcționare lină și un răspuns constant în timpul măsurării. Acest lucru face ca comparatorul să fie potrivit pentru inspecții în care contează nu numai sensibilitatea citirii, ci și stabilitatea pe termen lung a instrumentului.

Din punct de vedere operațional, cel Comparator Compika rezistent la șocuri și la apă este destinat atelierelor mecanice, departamentelor de scule și aplicațiilor de control al calității care necesită inspecții comparative extrem de sensibile cu un instrument analogic care este atât robust, cât și mai protejat pentru mediile de lucru solicitante. Este o alegere eficientă atunci când este necesară citirea imediată, protecția atelierului și monitorizarea continuă a abaterilor minime.

Aplicații

• Inspecție comparativă a abaterilor foarte mici
• Verificarea deformarii, excentricitatii și concentricitatii
• Inspecții de planeitate și paralelism
• Utilizare pe dispozitive de măsurare comparative
• Montare pe suporturi de comparare cu tijă de 8 mm
• Inspecții dimensionale în atelier și control de calitate
• Aplicații în care pot apărea impacturi accidentale
• Inspecții în medii cu lichide sau stropi

Întrebări frecvente – Comparator Compika rezistent la șoc și la apă

Ce este un comparator Compika rezistent la șocuri și la apă?
Este un comparator analogic conceput pentru măsurători comparative extrem de sensibile, destinat detectării abaterilor minime cu rezoluție de 0,001 mm și protecție îmbunătățită pentru medii solicitante.

La ce este folosit acest comparator?
Este folosit pentru a monitoriza variații foarte mici în raport cu o referință, de exemplu în inspecțiile de curgere, concentricitate, excentricitate, planeitate și paralelism.

Care este diferența față de un comparator standard de 0,01 mm?
Principala diferență este sensibilitatea de citire: acest model citește la 0,001 mm și este destinat inspecțiilor comparative mai solicitante care implică abateri foarte mici.

Ce înseamnă citirea 50-0-50?
Înseamnă că cadranul este centrat pe zero și permite interpretarea imediată a abaterilor în direcții pozitive și negative în raport cu valoarea de referință.

Ce înseamnă protecție împotriva depășirii?
Indică posibilitatea deplasării temporare suplimentare a arborelui dincolo de domeniul nominal de măsurare, util în aplicațiile în care axul poate depăși domeniul de măsurare în timpul poziționării.

De ce este utilă versiunea antișoc?
Face ca indicatorul de comparare să fie mai potrivit pentru utilizarea operațională repetată, unde pot apărea impacturi sau solicitări accidentale în timpul instalării și măsurării.

De ce este utilă construcția impermeabilă în mediile de atelier?
Ajută să facă instrumentul mai potrivit pentru mediile în care pot fi prezente stropi, emulsii sau lichide de răcire.

Unde este acest comparator cel mai des folosit?
Este utilizat în principal pe dispozitive de măsurare comparativă, dispozitive de inspecție și stații în care abaterile minime trebuie verificate cu citire analogică imediată.

Care este diametrul cadranului?
Comparatorul de alezaj cu cadranului este de 62 mm.

Ce dimensiune a tijei are comparatorul?
Dimensiunea tijei este de 8 mm, permițând instalarea pe cele mai obișnuite suporturi de comparare și dispozitive de măsurare.

Respectă un standard tehnic?
Da, această serie respectă DIN 879-1 pentru dimensiuni, eroare admisă, histerezis și forță de măsurare.

Comparatorul măsoară o dimensiune absolută?
Nu, este folosit în mod normal pentru inspecții comparative, adică pentru verificarea abaterilor față de o referință cunoscută.

Cui este destinat acest instrument?
Este destinat atelierelor mecanice, departamentelor de scule și aplicațiilor de control al calității care necesită inspecții comparative extrem de sensibile cu un instrument analog sensibil mai bine protejat pentru utilizarea de zi cu zi.

Ce greșeli comune ar trebui evitate atunci când utilizați acest tip de comparator?
Cele mai frecvente greșeli sunt montarea instabilă, setarea incorectă a zero, contactul inconsecvent cu piesa și interpretarea citirilor fără o referință corectă.

Specificații tehnice
