Comparator de 0,001 mm

Comparator de 0,001 mm

Acest comparator de 0,001 mm este conceput pentru toate inspecțiile comparative în care trebuie verificate abateri foarte mici și este necesară o citire mai fină decât un comparator standard de 0,01 mm. această citire 0,001 mm îl face potrivit pentru inspecții în care chiar și abaterile minime trebuie detectate în mod clar, în special în aplicațiile mecanice în care compararea cu o referință este mai importantă decât citirea directă a unei dimensiuni absolute.

Utilizarea sa tipică este în inspecțiile în care instrumentul este pus la zero pe o referință cunoscută și apoi este folosit pentru a observa cât de mult se abate piesa de la acea condiție inițială. Punctul de contact transferă mișcarea liniară indicatorului de pe cadran, permițând citirea imediată a variației. Din acest motiv, cadranul este utilizat în mod obișnuit pentru verificarea diferențelor de poziție, a erorilor de formă, a micilor dezaliniri și a variațiilor dimensionale foarte limitate.

Acest domeniu de măsurare 0–1 mm este deosebit de potrivită atunci când cursa necesară este limitată, dar inspecția trebuie să fie foarte sensibilă. În practică, acest model nu are scopul de a monitoriza mișcările mari, ci de a funcționa eficient acolo unde aspectul important este capacitatea de a detecta abateri minime. Este deosebit de util pentru inspecții ale runout, concentricitate, excentricitate, planeitate și paralelism, adică toate aplicațiile în care valoarea abaterii trebuie respectată cu mai multe detalii.

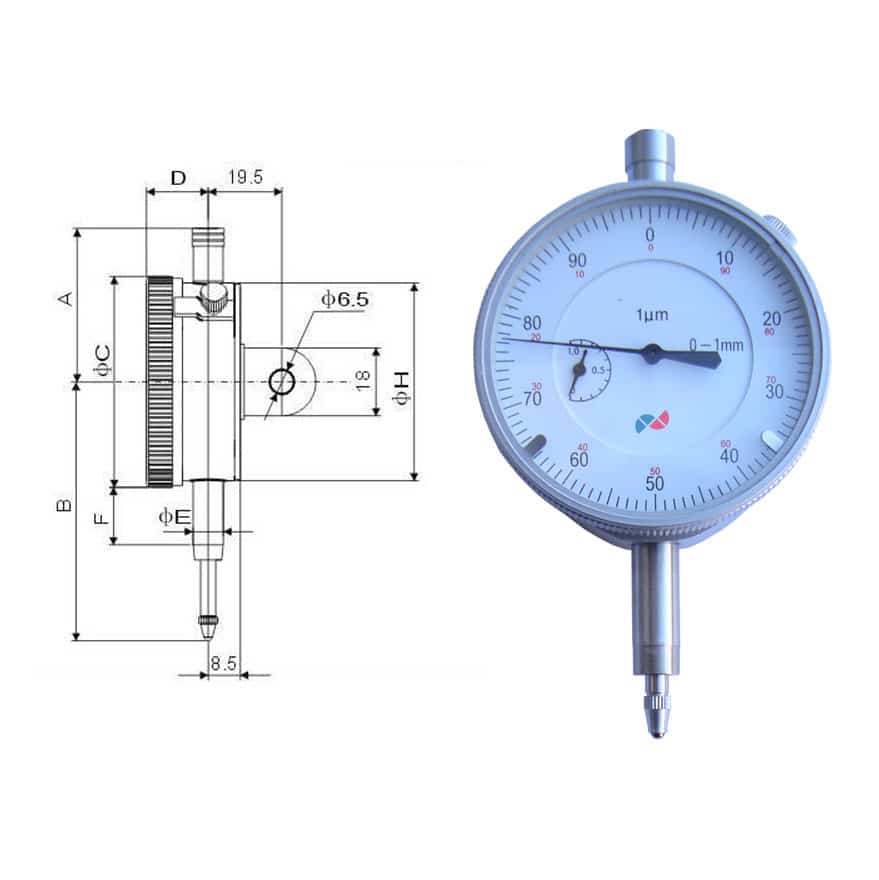

Un alt aspect important este Diametru cadran 57 mm, care oferă o citire clară și ușor vizibilă în timpul funcționării. Combinația dintre domeniul limitat de măsurare și cadranul analogic face ca acest comparator să fie practic în stațiile de măsurare, dispozitive de inspecție și inspecții repetitive în care operatorul trebuie să înțeleagă imediat mișcarea indicatorului.

Din punct de vedere al aplicației, cel Comparator analogic de 0,001 mm este selectat atunci când un comparator standard de 0,01 mm nu este suficient de sensibil și este necesar un instrument mai fin pentru inspecțiile dimensionale comparative. Prin urmare, este o soluție practică pentru atelierele mecanice, departamentele de scule și aplicațiile de control al calității care lucrează cu toleranțe mai strânse sau unde variația de monitorizat este extrem de mică.

În practică, acesta este tipul de cadran folosit atunci când este necesară citirea imediată a miimii de milimetru, păstrând în același timp simplitatea unui cadran analogic tradițional. Din acest motiv, este utilizat pe scară largă în inspecțiile zilnice ale pieselor mecanice, dispozitivele de măsurare și operațiunile de reglare fină.

Aplicații

• Inspecție comparativă a abaterilor foarte mici
• Verificarea deformarii, excentricitatii și concentricitatii
• Inspecții de planeitate și paralelism
• Operații de reglare fină și aliniere
• Utilizare pe suporturi de măsurare și dispozitive de inspecție
• Inspecții dimensionale în atelier și control de calitate
• Inspecții repetitive ale pieselor cu toleranțe strânse
• Aplicații care necesită citire de 0,001 mm

Întrebări frecvente – cadran de 0,001 mm

Ce este un comparator de 0,001 mm?
Este un instrument utilizat pentru inspecții comparative extrem de sensibile, conceput pentru a detecta abateri minime cu o rezoluție de citire de 0,001 mm.

Pentru ce este folosit un comparator de 0,001 mm?
Este folosit pentru a verifica variații foarte mici în raport cu o referință, de exemplu în inspecțiile de curgere, concentricitate, excentricitate, planeitate și paralelism.

Care este diferența față de un comparator standard de 0,01 mm?
Un cadran de 0,001 mm oferă o sensibilitate mai fină la citire și este selectat atunci când abaterile foarte mici trebuie verificate cu mai multe detalii.

Cum funcționează un comparator?
Punctul de contact se deplasează la atingerea piesei, iar mișcarea este transferată cadranului prin indicator, arătând variația față de setarea de referință.

Ce înseamnă citirea de 0,001 mm?
Înseamnă că instrumentul poate detecta variații de până la o miime de milimetru.

Ce domeniu de măsurare are acest model?
Acest comparator are un domeniu de măsurare de 0–1 mm.

De ce este util intervalul 0–1 mm?
Este potrivit pentru inspecții în care nu este necesară o deplasare mare, dar diferențele foarte mici trebuie observate cu sensibilitate ridicată.

Care este diametrul cadranului?
Comparatorul de alezaj cu cadranului este de 57 mm.

Comparatorul măsoară o dimensiune absolută?
Nu, este folosit în mod normal pentru inspecții comparative, adică pentru a citi abaterile față de o referință cunoscută.

În ce aplicații este cel mai des folosit?
Este folosit în mod obișnuit în inspecții comparative extrem de sensibile, verificări ale curbei, alinieri și toate inspecțiile în care abaterile foarte mici trebuie monitorizate.

Cui este destinat acest comparator?
Este destinat atelierelor mecanice, departamentelor de scule și aplicațiilor de control al calității care necesită inspecții comparative cu citire de 0,001 mm.

Ce greșeli comune ar trebui evitate atunci când utilizați acest tip de cadran?
Cele mai frecvente greșeli sunt montarea instabilă, setarea incorectă a zero, contactul inconsecvent cu piesa și interpretarea citirii fără o referință adecvată.

Specificații tehnice
