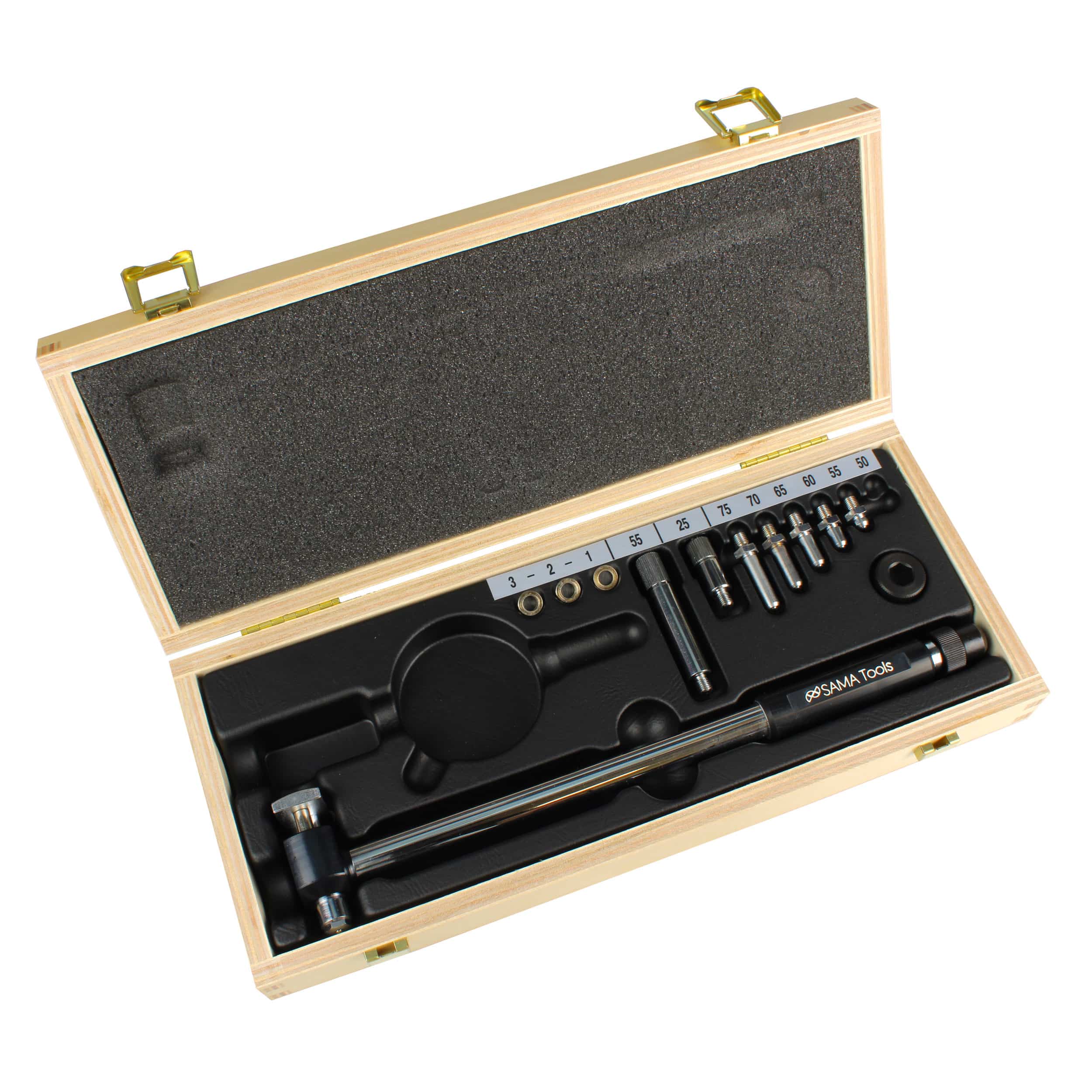

Comparator de alezaj cu cadran fără comparator

Comparator de alezaj cu cadran fără comparator

Acest cadran alezajului este un instrument conceput pentru verificare diametre interne, ovalitate, conicitate și abateri dimensionale pe găuri, găuri și scaune cilindrice. Este o soluție deosebit de utilă atunci când instrumentul trebuie configurat în funcție de aplicația specifică, selectând cel mai potrivit comparator dintre analog sau digital, rezoluție 0,01 mm sau 0,001 mm versiuni.

Unul dintre principalele avantaje ale acestei serii de indicatori cu cadran este al acestuia flexibilitate de configurare. Deoarece este furnizat fără comparator, permite utilizatorului să construiască cea mai potrivită soluție în funcție de cerințele tehnice și operaționale. Acest lucru este util în special pentru companiile care doresc să-și standardizeze instrumentele sau să combine comparatorul cu cadranul cu cadranul deja disponibil intern.

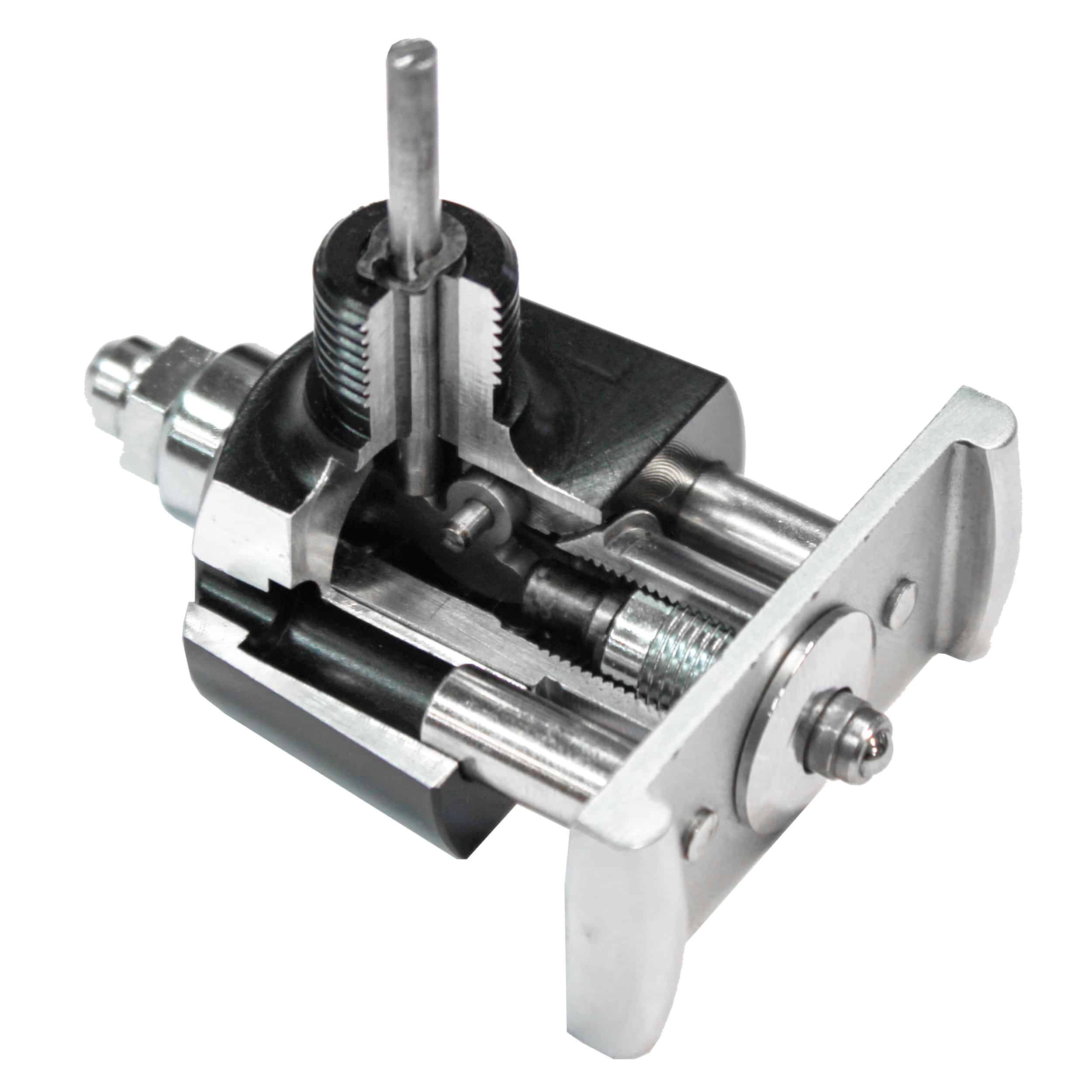

Principiul de funcționare al cadran alezajului se bazează pe măsurarea comparativă. După setarea instrumentului pe o referință cunoscută, indicatorul de alezaj este introdus în orificiu și oscilat până când este identificat punctul de inversare a comparatorului. În acel moment, se citește abaterea de la valoarea de referință. Acest principiu face ca alezajul cu cadran să fie deosebit de eficient nu numai pentru verificarea diametrului, ci și pentru evaluarea modului în care alezajul se comportă efectiv pe întreaga sa secțiune.

Acest cadran alezajului este deosebit de util pentru verificarea ovalitatii. Măsurând același diametru în orientări diferite, valorile măsurate pot fi comparate pentru a verifica eventualele variații între o axă și alta. Folosind aceeași logică, verificările conicității pot fi efectuate și prin inspectarea alezajului la diferite adâncimi și compararea măsurătorilor obținute.

Seria este disponibilă cu contacte din oțel călit sau contacte de carbură. Versiunea din oțel călit este recomandată pentru aplicații generale, în timp ce versiunea cu contact cu carbură este potrivită în special acolo unde este necesară o rezistență mai mare la uzură în timpul inspecțiilor repetitive sau al utilizării intensive.

Un alt punct forte al acestei familii de diametru cadran este capacitatea de a acoperi diametre foarte mari. Gama ajunge până la 1000 mm, făcând instrumentul potrivit nu numai pentru verificări interne de dimensiuni medii, ci și pentru găuri mari și găuri de diametru mare.Măsurarea adâncimii este de asemenea important: în funcție de model, poate ajunge până la 650 mm, permițând inspecții fiabile în adâncimea găurii.

Disponibilitatea unui extensie opțională face această serie și mai versatilă în aplicații practice. Când inspecțiile trebuie efectuate mai adânc în interiorul găurii, extensia crește măsurarea adâncimii și îmbunătățește accesibilitatea acolo unde configurațiile standard nu ar fi suficiente. Acest lucru este deosebit de util în operațiunile de foraj adânc și în toate aplicațiile în care același principiu de inspecție trebuie menținut la adâncimi mai mari.

Această împachetatoare de blocuri este un accesoriu foarte util pentru setarea, verificarea și calibrarea diezometrilor cu cadran, pentru că permite cale de măsură să fie asamblate într-un mod stabil și să fie create referințe dimensionale fiabile. Acest lucru este deosebit de avantajos atunci când lucrați cu calibre ale alezajului destinate diferitelor domenii de măsurare sau diametre mari, deoarece permite configurarea corectă a instrumentului înainte de utilizare și reduce nevoia de inele de reglare dedicate.

Din punct de vedere operațional, acest diametru cu cadran este o alegere potrivită pentru atelierele mecanice, sălile de scule și departamentele de control al calității care caută un instrument configurabil potrivit atât pentru inspecții interne standard, cât și pentru verificări cu diametru mare sau adâncime. Este deosebit de interesant ori de câte ori este nevoie de versatilitate, acuratețe și posibilitatea de a personaliza sistemul de citire în funcție de cerințele actuale ale companiei.

Aplicații

• Măsurarea diametrelor interne pe găuri și găuri
• Verificarea ovalitatii pe diametrele interne
• Verificarea conicității la diferite adâncimi ale alezajului
• Măsurători interne pe diametre mari de până la 1000 mm
• Inspecții adânci până la 650 mm
• Inspecție dimensională în ateliere
• Utilizare în sălile de scule și departamentele de control al calității

Întrebări frecvente – Comparator de alezaj cu cadran fără comparator

Ce este un diametru cu cadran?
Este un instrument de măsurare comparativ utilizat pentru verificarea diametrelor interne, a ovalității și a conicității pe găuri, găuri și locuri cilindrice.

La ce se folosește un diametru cu cadran?
Se foloseste pentru verificarea diametrelor interne, ovalitatii, conicitatii și abaterilor dimensionale pe gauri, gauri și locuri cilindrice.

Cum funcționează un diametru cu cadran?
Instrumentul este pus la zero pe o referință cunoscută, apoi este introdus în orificiu și oscilat până când este găsit punctul de inversare a comparatorului. În acel moment, se citește abaterea de la valoarea de referință.

De ce este furnizat fără un comparator?
Pentru ca în acest fel poate fi configurat în funcție de cerinte specifice, alegand cel mai potrivit comparator dintre versiunile de 0,01 mm, 0,001 mm, analogice sau digitale.

Ce comparatoare pot fi montate?
Pot fi furnizate cadrane de 0,01 mm, 0,001 mm, analogice și digitale, în funcție de tipul de inspecție necesar.

Care este diferența dintre contactele din oțel călit și contactele din carbură?
Contactele din oțel călit sunt potrivite pentru aplicații generale, în timp ce contactele din carbură sunt recomandate atunci când este necesară o rezistență mai mare la uzură în timpul inspecțiilor repetitive.

Comparatorul de alezaj cu cadran poate verifica ovalitatea?
Da, prin măsurarea aceluiași diametru în orientări diferite este posibilă compararea valorilor măsurate și verificarea posibilei ovalități.

Poate fi folosit și pentru verificarea conicității?
Da, prin efectuarea de inspecții la adâncimi diferite în cadrul aceluiași gauraj, măsurătorile pot fi comparate și posibilele variații de-a lungul axei pot fi evaluate.

Este potrivit pentru diametre mari?
Da, această serie ajunge până la 1000 mm, făcându-l potrivit și pentru inspecții pe găuri mari și găuri cu diametru mare.

Se pot efectua măsurători profunde?
Da, în funcție de model, adâncimea de măsurare poate ajunge până la 650 mm.

Poate fi mărită adâncimea de măsurare a diametrului cadran?
Da, pentru această serie este disponibilă o extensie opțională la cerere, permițând mărirea adâncimii de măsurare și permițând inspecții mai adânci în interiorul găurii.

Cum este reglat și verificat corect un cadran alezajului?
Comparatorul de alezaj cu cadran trebuie setat pe o referință cunoscută înainte de utilizare, astfel încât abaterile să poată fi citite corect în timpul inspecției alezajului.

Pentru ce se folosește dispozitivul de reglare a blocului de măsurare pe un indicator de alezaj cu cadran?
Este folosit pentru a crea referințe de măsurare stabile folosind blocuri de măsurare, deosebit de utile pentru setarea, verificarea și calibrarea aparatelor de măsurare cu cadran, în special pe domenii de măsurare diferite sau mari.

De ce este recomandat acest diametru cu cadran?
Este recomandat pentru ateliere mecanice, departamente de producție, săli de scule și aplicații de control al calității care necesită un instrument configurabil cu precizie de măsurare adecvată nivelului de inspecție necesar.

Care sunt cele mai frecvente greșeli atunci când utilizați un diametru cu cadran?
Cele mai frecvente erori sunt setarea incorectă la zero, suprafețele interne murdare, oscilația necorespunzătoare și selectarea unei configurații nepotrivite pentru domeniul de măsurare.

Specificații tehnice
