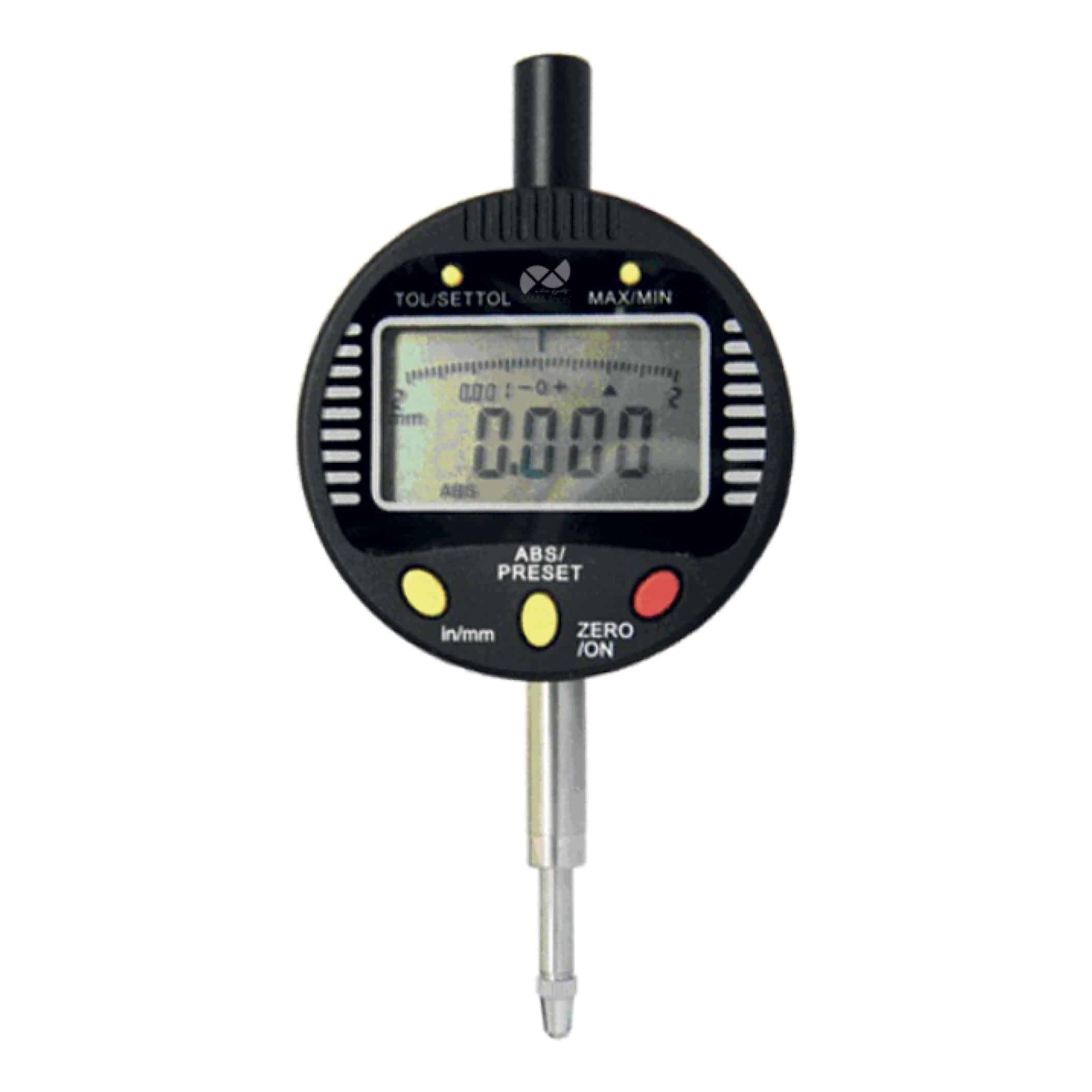

Indicator cu cadran digital de 0,001 mm cu setare de toleranță

Indicator cu cadran digital de 0,001 mm cu setare de toleranță

Acest indicator cu cadran digital de 0,001 mm cu setare de toleranță este o soluție concepută pentru inspecții comparative avansate, când abaterile foarte mici trebuie monitorizate cu gestionarea imediată a datelor comparativ cu un model analogic. Combinația de Afișaj LCD, citire de 0,001 mm și domeniu de măsurare de 12,7 mm îl face deosebit de potrivit pentru inspecții în care detaliile de control sunt critice, în special pe piesele mecanice, dispozitivele de fixare și stațiile de inspecție.

Principiul de funcționare este același cu comparatoarele tradiționale: punctul de contact atinge piesa, detectează deplasarea și o transformă într-o valoare lizibilă afișată pe afișaj. În acest model, însă, sensibilitatea Indicator cu cadran digital de 0,001 mm este combinat cu funcții care fac inspecțiile repetitive mai rapide și mai practice, cum ar fi setarea la zero în orice poziție, conversie mm/inch și mai ales cel Indicație min/max cu setare de toleranță.

Tocmai această funcție de prag de toleranță face modelul deosebit de interesant pentru multe inspecții de producție. După setarea intervalului de toleranță dorit, indicatorul permite verificarea imediată a măsurătorii pentru a determina dacă se încadrează în limita specificată. Din acest motiv, este deosebit de util la asamblare calibre ale alezajului, ajutând operatorul nu numai să citească deplasarea, ci și să înțeleagă rapid dacă diametrul inspectat este în cadrul sau în afara toleranței, conform unei logici de inspecție go/no-go.

Din punct de vedere al aplicației, acest instrument este potrivit ori de câte ori o simplă citire numerică nu este suficientă și este necesară și o verificare rapidă față de limite prestabilite. Prin urmare, este o alegere utilă pentru inspecții repetitive, inspecții dimensionale a loturilor, stații de inspecție dedicate și toate aplicațiile în care timpul de interpretare trebuie redus.

Această citire 0,001 mm plasează acest instrument în categoria indicatoarelor digitale cu a miea citire, făcându-l potrivit pentru cele mai bune inspecții pe runout, concentricitate, excentricitate, planeitate, paralelism și diferențe dimensionale foarte mici. În comparație cu un model de 0,01 mm, avantajul constă în capacitatea de a detecta variații și mai mici, cu o sensibilitate mai mare atunci când toleranțele devin mai strânse.

Acest domeniu de măsurare 12,7 mm asigură o deplasare suficientă pentru majoritatea inspecțiilor comparative de înaltă precizie, menținând în același timp o structură compactă și o gestionare ușoară a afișajului. Posibilitatea de a seta zero în orice poziție ajută, de asemenea, la stabilirea referinței direct în poziția de lucru, ceea ce este deosebit de convenabil în timpul ajustărilor și inspecțiilor asupra dispozitivelor de fixare.

La cerere, puncte de contact opționale de înlocuire sunt disponibile pentru a adapta punctul de contact la geometria piesei și tipul de inspecție care urmează să fie efectuată. Acest lucru face ca indicatorul să fie mai versatil pe suprafețe, scaune, cavități sau zone de contact care necesită o configurație diferită în comparație cu aplicațiile standard.

Din punct de vedere operațional, Indicatoare cu cadran digital de 0,001 mm cu setare de toleranță sunt o alegere potrivită pentru atelierele mecanice, departamentele de scule și zonele de control al calității care necesită sensibilitate ridicată, citire rapidă, gestionare imediată a toleranței și inspecții repetitive consistente. Ele sunt deosebit de utile ori de câte ori inspecția trebuie să fie interpretată rapid, repetabilă și în concordanță cu cerințele reale de producție.

Aplicații

• Inspecție comparativă a abaterilor foarte mici
• Inspecția curbei, excentricității și concentricității
• Verificarea planeității și paralelismului
• Inspecții repetitive cu verificare rapidă a toleranței
• Ansamblu de calibre ale alezajului pentru inspecția toleranței în interior/exterior
• Utilizare în ateliere și controlul calității
• Inspecție pe corpuri și stații de inspecție dedicate
• Aplicații în care citirea Min/Max este utilă

Întrebări frecvente – indicator cadran digital de 0,001 mm cu setare de toleranță

Ce face acest indicator diferit de un model digital standard de 0,001 mm?
Prezența indicației Min/Max și a funcției de setare a toleranței ajută la realizarea inspecțiilor repetitive mai rapide și mai ușor de interpretat.

Pentru ce este folosită funcția Min/Max?
Este folosit pentru a monitoriza valorile extreme detectate în timpul inspecției, util la urmărirea variațiilor de măsurare și la obținerea unui feedback imediat asupra limitelor atinse.

Care este avantajul setarii toleranței?
Permite setarea unei limite de acceptare pentru măsurare, astfel încât să fie imediat clar dacă valoarea detectată se încadrează în intervalul specificat.

Poate fi folosit și pe diametre?
Da, este deosebit de potrivit pentru asamblarea gabaritului deoarece, după setarea toleranței, arată imediat dacă diametrul interior este în limitele sau în afara limitei.

Poate fi considerat util pentru inspecțiile de tip go/no-go?
Da, în multe aplicații practice, setarea de toleranță simplifică citirea în conformitate cu o logică de inspecție „go/no-go”, menținând în același timp afișajul numeric al deplasării.

Ce sensibilitate la citire are acest model?
Citirea este de 0,001 mm, permițând monitorizarea variațiilor la o miime de milimetru.

Care este domeniul de măsurare disponibil?
Acest model are un domeniu de măsurare de 12,7 mm.

Pentru ce inspecții este potrivit acest indicator cu cadran digital cu a miilea citire?
Este potrivit atunci când trebuie verificate diferențe foarte mici, de exemplu deformare, concentricitate, excentricitate, planeitate, paralelism și ajustări fine.

Pentru ce se folosește setarea zero în orice poziție?
Permite setarea referinței direct la punctul de lucru selectat, astfel încât deplasarea din acea condiție să poată fi citită imediat.

Când este utilă conversia mm/inch?
Este util atunci când lucrați cu desene, dimensiuni sau specificații exprimate atât în milimetri, cât și în inci.

Este acest model potrivit pentru inspecții repetitive?
Da, citirea digitală împreună cu funcțiile Min/Max și toleranță ajută la accelerarea inspecțiilor repetitive pe loturile de producție.

Sunt disponibile puncte de contact opționale de înlocuire?
Da, punctele de contact de schimb opționale sunt disponibile la cerere pentru a adapta mai bine contactul la geometria piesei.

Pentru cine este potrivit în special acest indicator?
Este potrivit pentru departamentele de control al calității, atelierele mecanice și aplicațiile de scule care necesită inspecții comparative fine, cu citire rapidă și gestionare imediată a toleranței.

Ce erori ar trebui evitate în utilizarea de zi cu zi?
Este important să se evite setarea de referință incorectă, montarea instabilă, contactul inconsecvent al piesei și utilizarea instrumentului fără o definire corectă a limitei de toleranță.

Specificații tehnice
