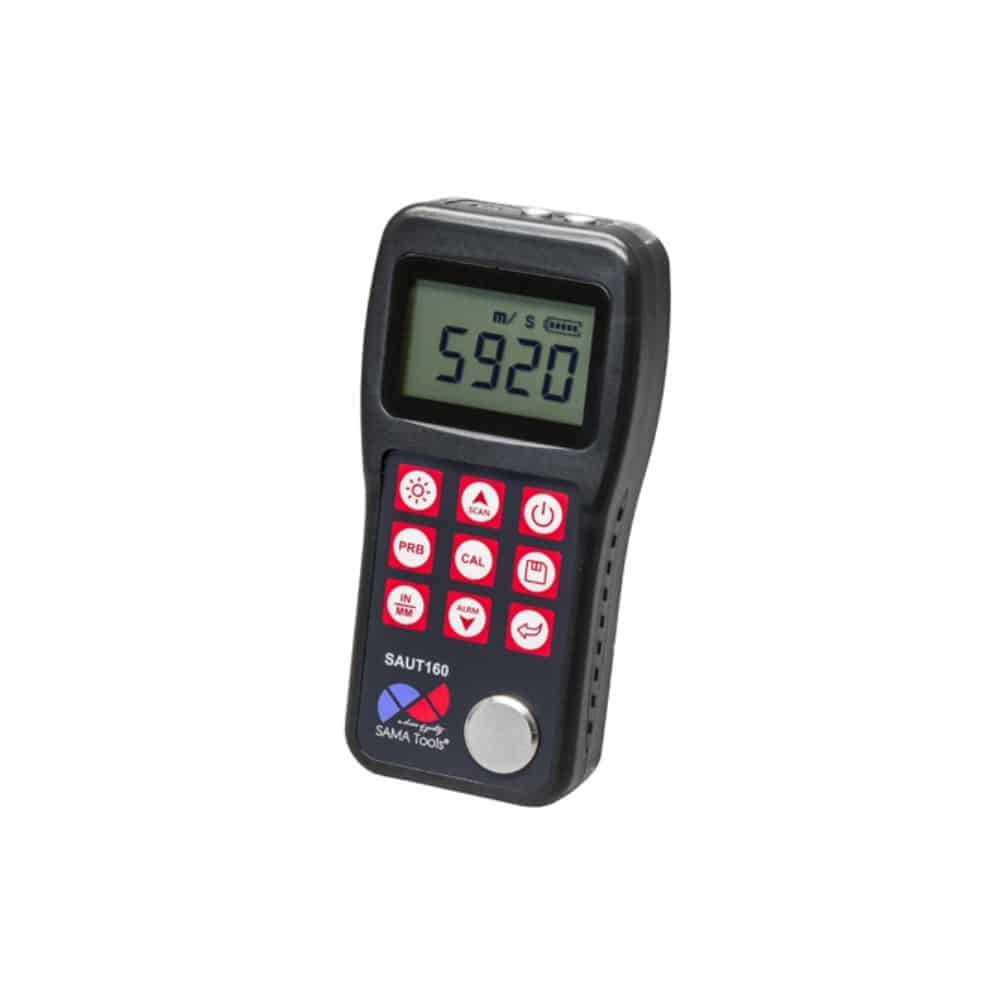

Indicator de grosime cu ultrasunete de precizie
Acest indicator de grosime ultrasonic de precizie este un instrument profesional conceput pentru măsurarea nedistructivă a grosimii materialelor omogene care permit transmiterea undelor ultrasonice. Datorită rezoluției sale de 0,01 mm, este potrivit pentru aplicații în care sunt necesare rezultate de măsurare mai detaliate, atât în timpul verificărilor calității producției, cât și în activitățile de întreținere care implică componente care sunt expuse la uzură sau la coroziune.
Unul dintre principalele avantaje ale măsurării grosimii cu ultrasunete este posibilitatea de a verifica grosimea materialului doar de la o parte a componentei. Această caracteristică face ca gabaritul să fie deosebit de potrivit pentru inspectarea tablelor, țevilor, rezervoarelor, vaselor, pereților etanși, secțiunilor de cutie și a altor structuri închise unde accesul pe partea opusă este dificil sau demontarea nu ar fi practică.

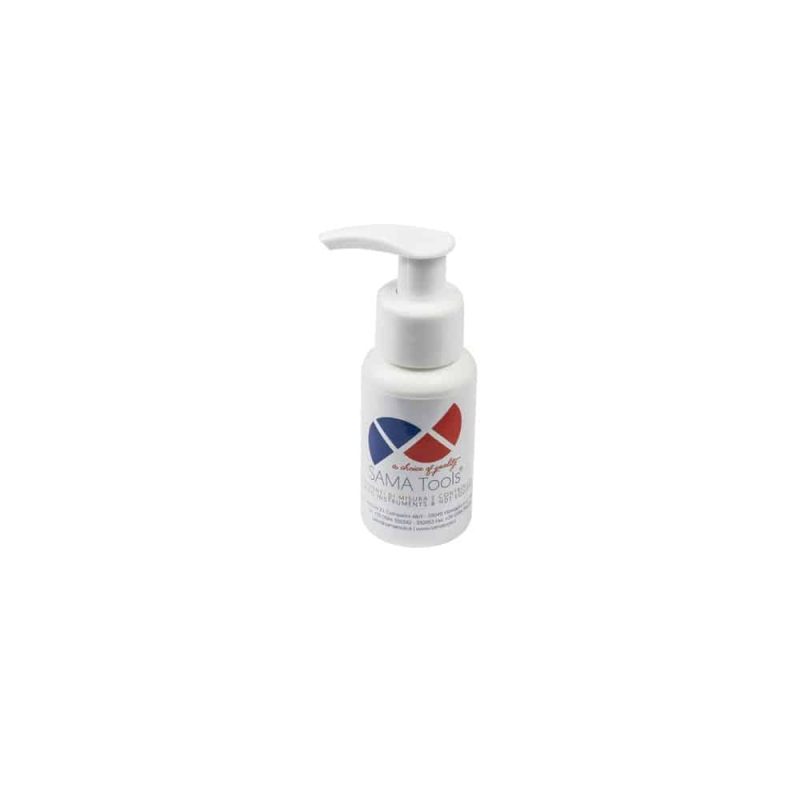

Principiul de măsurare se bazează pe transmiterea unui impuls ultrasonic prin material. După aplicarea gelului de cuplare, sonda trimite semnalul în componentă, în timp ce instrumentul măsoară timpul necesar pentru ca unda ultrasonică să ajungă la suprafața opusă și să revină. Grosimea este apoi calculată în funcție de viteza sunetului selectată a materialului. Pentru rezultate precise, materialul trebuie să fie adecvat pentru transmisia cu ultrasunete, iar setările instrumentului trebuie să se potrivească cu caracteristicile materialului testat.
Acest indicator de grosime ultrasonic de precizie poate fi utilizat pe o gamă largă de materiale omogene precum oțel, fontă, aluminiu, cupru, alamă, zinc, sticlă de cuarț, polietilenă, PVC, fontă cenușie și fontă cu grafit sferoidal, precum și alte materiale compatibile cu această metodă de măsurare. Prin urmare, aplicarea sa nu se limitează la metale: factorul cheie este capacitatea materialului de a transmite corect semnalul ultrasonic.
Una dintre cele mai comune aplicații ale sale este măsurarea grosimii rămase pe componente care pot deveni mai subțiri în timp. Pe conducte, rezervoare, tablă și structuri supuse coroziunii calibre cu ultrasunete de grosime face posibilă verificarea materialului rămas care deteriorează componenta. Măsurătorile pot fi comparate cu valorile grosimii nominale sau cu citirile anterioare, ajutând la monitorizarea activităților de întreținere și evaluarea subțierii în timp.
Acest modul de scanare este una dintre cele mai semnificative diferențe operaționale ale acestui model. Pe lângă măsurarea într-un singur punct, permite mișcarea sondei de-a lungul unei zone a componentei pentru a detecta variațiile de grosime și pentru a identifica punctele potențial critice. Această funcție este utilă în special pentru inspecțiile pe tablă, conducte sau suprafețe afectate de coroziune neuniformă, unde o singură citire poate să nu reprezinte întreaga zonă care trebuie verificată.
Memoria internă ajută la organizarea datelor de măsurare colectate în timpul inspecțiilor, facilitând gestionarea mai multor puncte de măsurare sau diferite componente. Ieșirea de date permite conectarea la software opțional pentru colectarea măsurătorilor, îmbunătățirea trasabilității, reducând în același timp erorile de transcriere în procesele de control al calității.

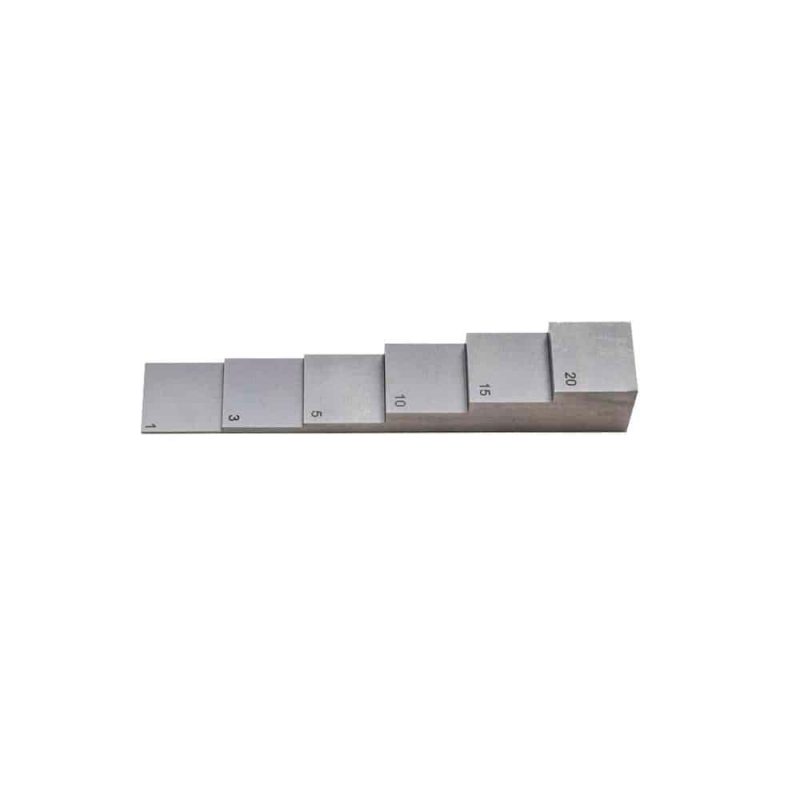

Comparativ cu standardul calibre cu ultrasunete de grosime, acest model este conceput pentru inspecții mai detaliate. Oferă Rezoluție de 0,01 mm, Modul de scanare, memorie internă, calibrare într-un punct sau în două puncte și o mai mare flexibilitate de aplicare datorită gamei de sonde disponibile. Modelul standard este potrivit pentru verificări rapide și de rutină, în timp ce modelul de precizie este mai potrivit pentru monitorizarea detaliată a variațiilor de grosime, înregistrarea măsurătorilor și gestionarea mai structurată a inspecțiilor.

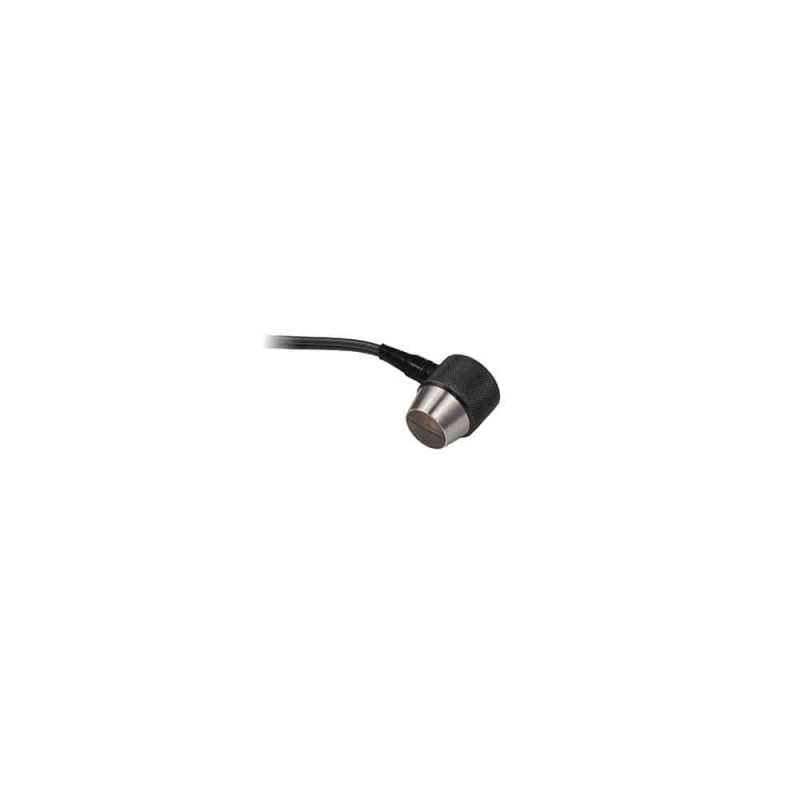

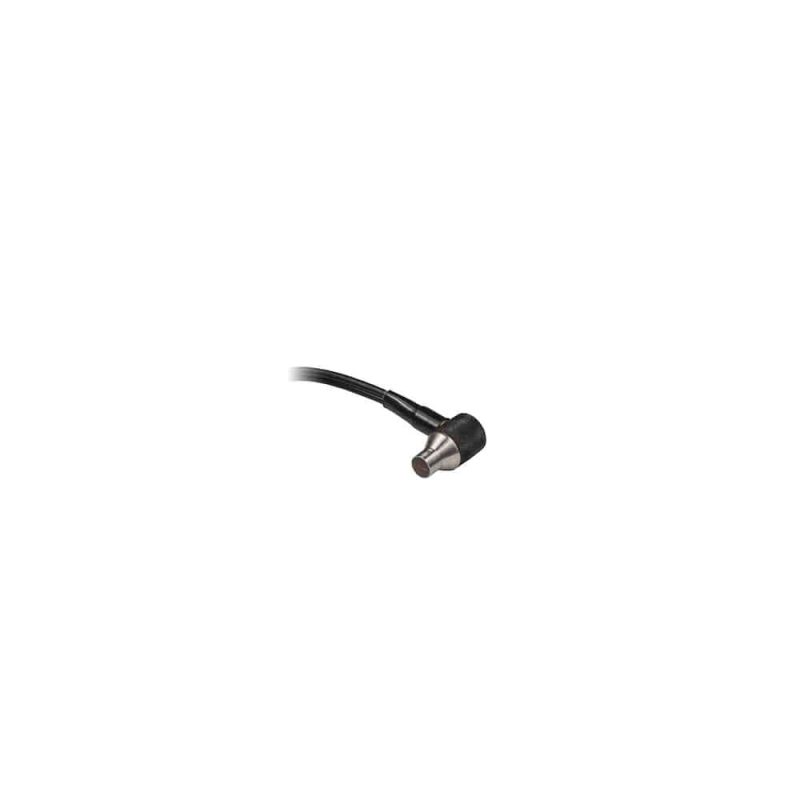

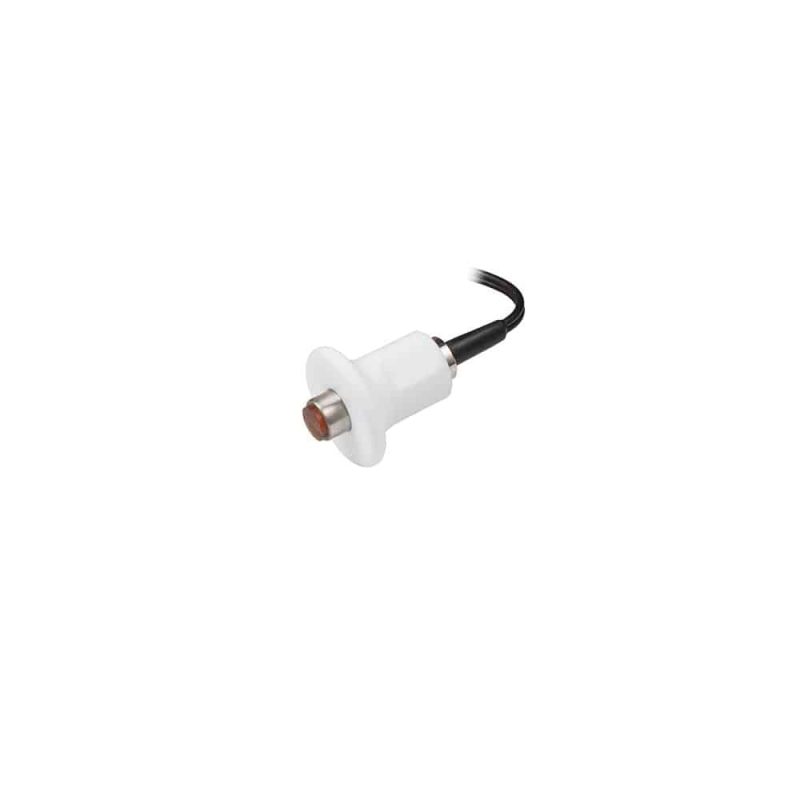

Sondele opționale cu frecvențe diferite fac posibilă adaptarea instrumentului la condiții specifice de inspecție. În funcție de aplicație, operatorii pot selecta sonde potrivite pentru diferite domenii de măsurare, geometrii, zone de inspecție mai mici sau suprafețe cu temperaturi ridicate. Alegerea sondei corecte este esențială pentru a obține rezultate fiabile și consistente.
Aceste calibre cu ultrasunete de grosime măsoară grosimea materialului prin care circulă semnalul ultrasonic și nu include o funcție specifică pentru excluderea vopselei sau a straturilor izolante. Acolo unde este necesar Măsurați materialul de bază numai sub un strat, fără a-l îndepărta, ar trebui selectat un model proiectat pentru măsurarea acoperirii prin acoperire.
Instrumentul de măsurare a grosimii cu ultrasunete de precizie este, prin urmare, potrivit pentru utilizatorii care trebuie să combine operarea practică, măsurarea unilaterală și controlul mai detaliat al variațiilor de grosime. Este utilizat în departamentele de calitate, activități de întreținere, inspecții de materiale de intrare și verificări periodice ale componentelor în care integritatea grosimii este un parametru esențial.A raport de calibrarepoate fi furnizat la cerere.
Aplicații
- Măsurarea nedistructivă a grosimii pe materiale omogene adecvate pentru transmiterea undelor ultrasonice
- Măsurarea grosimii de pe o parte a tablei, conductelor, rezervoarelor, vaselor și pereților etanși
- Verificarea grosimii rămase la componentele supuse coroziunii sau uzurii
- Controlul variației grosimii folosind modul de scanare
- Măsurare pe oțel, fontă, aluminiu, cupru, alamă, PVC, polietilenă și alte materiale compatibile
- Verificări de calitate în producție, inspecție la intrare și întreținere periodică
- Inspecții asupra secțiunilor de cutie, a vaselor, a structurilor închise și a componentelor care sunt accesibile doar dintr-o singură parte
- Gestionarea citirilor prin memoria internă și colectarea datelor cu software opțional
- Utilizați cu sonde opționale la frecvențe diferite pentru aplicații specifice
- Inspecții susținute de un raport de calibrare disponibil la cerere
Întrebări frecvente – Indicator de grosime cu ultrasunete de precizie
Pentru ce se folosește un indicator de grosime cu ultrasunete de precizie?
Este folosit pentru a măsura grosimea materialelor omogene fără a deteriora componenta. Rezoluția sa de 0,01 mm îl face potrivit pentru verificări de calitate și inspecții de întreținere în care grosimea rămasă a componentei trebuie verificată cu o precizie mai mare.
Grosimea poate fi măsurată doar dintr-o parte a componentei?
Da. Măsurarea cu ultrasunete permite determinarea grosimii de pe o singură suprafață accesibilă. Acest lucru este util în special pentru conducte, rezervoare, tablă, pereți etanși și structuri care nu pot fi inspectate intern.
Cum funcționează modul Scanare?
Modul de scanare permite deplasarea sondei de-a lungul unei zone a componentei pentru a detecta variațiile de grosime și pentru a identifica punctele potențial critice. Este util atunci când coroziunea sau uzura nu sunt uniforme pe o zonă care trebuie verificată, mai degrabă decât să se bazeze pe o singură citire.
Care este diferența față de un indicator de grosime cu ultrasunete standard?
Modelul standard este potrivit pentru verificări standard rapide și directe. Modelul de precizie oferă o rezoluție de 0,01 mm, modul de scanare, memorie internă, calibrare într-un punct sau în două puncte și o flexibilitate mai mare în selectarea sondei, făcându-l mai potrivit pentru inspecțiile structurate.
Ce materiale poate măsura indicatorul de grosime cu ultrasunete?
Poate măsura materiale omogene care sunt compatibile cu propagarea undelor ultrasonice, inclusiv oțel, fontă, aluminiu, cupru, alamă, zinc, sticlă de cuarț, polietilenă și PVC. Viteza sunetului trebuie setată în funcție de materialul inspectat.
Este util pentru identificarea subțierilor cauzate de coroziune?
Da. Instrumentul face posibilă verificarea grosimii rămase și compararea citirilor cu valorile nominale sau cu măsurătorile anterioare. Modul de scanare este deosebit de util pentru identificarea variațiilor de-a lungul unei zone a componentei.
Poate măsura grosimea sub vopsea sau a unui strat izolator?
Acest model nu este conceput pentru a exclude stratul de suprafață din măsurare. În cazul în care grosimea materialului de bază trebuie determinată fără îndepărtarea vopselei sau a stratului de acoperire, trebuie selectat un indicator de grosime cu ultrasunete specific pentru acoperire.
De ce este important să alegeți sonda corectă?
Sonda trebuie să fie adecvată pentru componentele și condițiile de inspecție. Sunt disponibile sonde opționale cu diferite caracteristici și frecvențe, de exemplu pentru puncte de măsurare mai mici, suprafețe cu temperaturi ridicate sau cerințe diferite în ceea ce privește domeniul de grosime, material și geometrie.
Pentru ce sunt folosite memoria internă și datele de ieșire?
Memoria internă permite gestionarea mai multor citiri în timpul inspecțiilor. Atunci când este utilizat cu software opțional, ieșirea datelor face posibilă colectarea măsurătorilor într-un mod organizat, îmbunătățind trasabilitatea și reducând erorile de transcriere în procesele de control al calității.
Se poate solicita un raport de calibrare?
Da. Un raport de calibrare poate fi furnizat la cerere pentru a documenta controlul metrologic al instrumentului în cadrul procedurilor companiei pentru gestionarea echipamentelor de măsurare.
