Indicator de grosime cu ultrasunete pentru compozite

Indicator de grosime cu ultrasunete pentru compozite

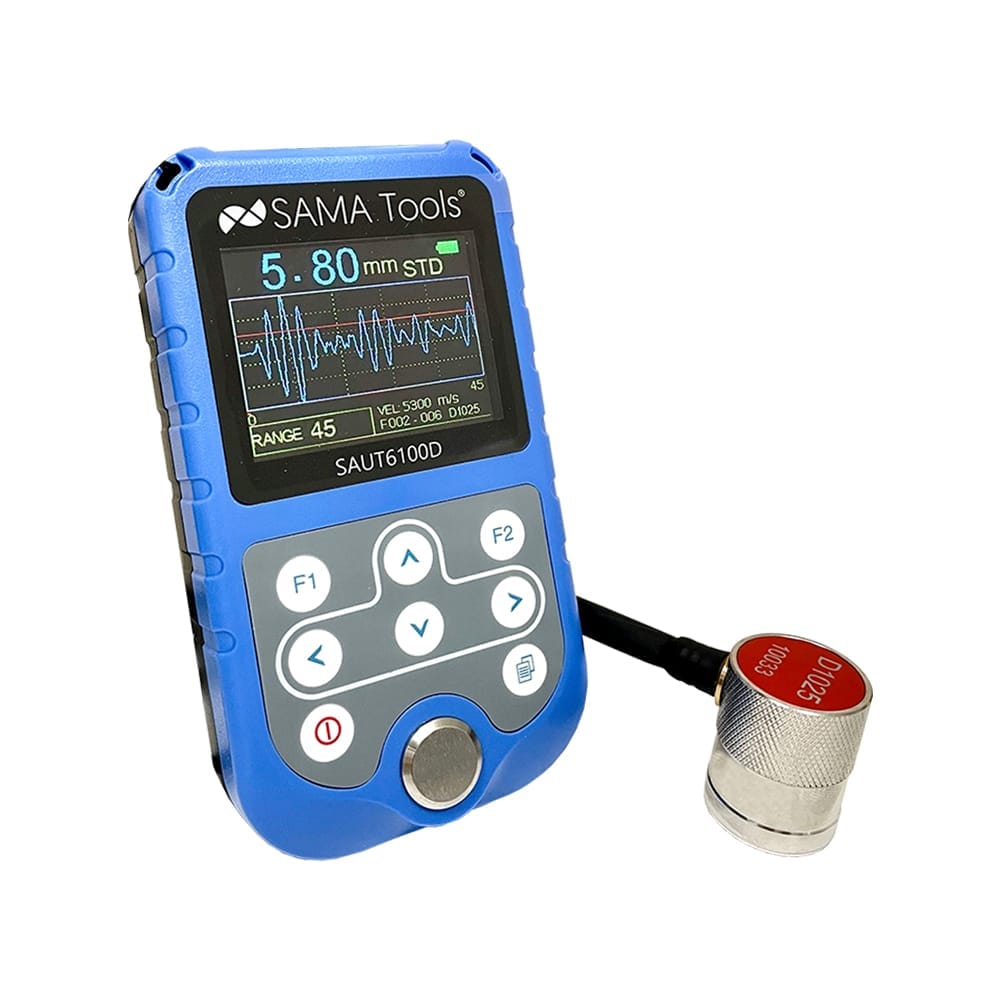

Aceste calibre cu ultrasunete pentru grosime pentru compozite este un instrument grafic conceput pentru măsurarea nedistructivă a grosimii fibra de sticla și materiale compozite selectate sau cu densitate scăzută. Spre deosebire de calibre cu ultrasunete de grosime care sunt dezvoltate în principal pentru materiale omogene sau substraturi metalice, acest model utilizează o sondă dedicată de joasă frecvență, care este mai potrivită pentru materialele cu caracteristici mai complexe de propagare a undelor ultrasonice.

Măsurarea grosimii fibrei de sticlă este una dintre principalele aplicații ale instrumentului. În aplicațiile marine, permite măsurarea grosimii corpurilor, pereților etanși, panourilor, rezervoarelor și componentelor compozite din o parte a componentei, eliminând necesitatea prelevării sau secționării distructive. Acest lucru este util atât în timpul producției, cât și în timpul inspecțiilor de întreținere, unde starea structurii trebuie evaluată păstrând integritatea acesteia.

Acest cametru cu ultrasunete pentru grosime pentru fibra de sticla poate fi folosit și pe compozite selectate, cum ar fi fibra de carbon, materiale plastice compatibile și anumite materiale cu densitate scăzută, cum ar fi poliuretanii. Cu toate acestea, materialele compozite nu răspund toate la undele ultrasonice în același mod. Factori precum orientarea fibrelor, construcția laminatului, materialele de bază, geometria, finisarea suprafeței și compoziția generală pot influența semnificativ transmisia semnalului și stabilitatea măsurării.

Din acest motiv, aplicațiile care implică fibră de carbon, structuri laminate sau compozite deosebit de complexe ar trebui întotdeauna verificate în prealabil pe un eșantion real de client. Testarea preliminară ajută la evaluarea calității semnalului, determina măsurabilitatea reală a materialului și identifică cea mai potrivită configurație înainte de a recomanda instrumentul pentru o anumită aplicație de inspecție.

A-scanare funcția afișează ecourile semnalului ultrasonic detectat la punctul de măsurare. În plus față de citirile de grosime, această vizualizare grafică ajută operatorul să evalueze comportamentul semnalului și să investigheze indicațiile sau anomaliile care sunt în concordanță cu delaminări, discontinuități sau defecte interne în materialul compozit, de exemplu pe o carcasă din fibră de sticlă.

Este important de reținut că funcția A-scan este un ajutor pentru interpretare, mai degrabă decât un sistem automat de detectare a defectelor. În materialele compozite, analiza semnalului depinde de factori precum structura materialului, geometria, selecția sondei și procedura de inspecție. Prin urmare, instrumentul poate fi utilizat pentru verificări direcționate și pentru a identifica zonele care necesită investigații suplimentare, dar valabilitatea inspecției trebuie definită în funcție de aplicația reală.

B-scanare modul oferă o reprezentare grafică a variației grosimii de-a lungul unei scanări a componentei. Prin deplasarea sondei pe o zonă a structurii, operatorul poate observa variațiile de grosime, poate identifica diferențele localizate și poate evalua mai eficient profilul inspectat. Este util în special pentru panouri, rezervoare, suprafețe ale corpului și componente compozite în care continuitatea grosimii trebuie evaluată într-o zonă definită.

Intervalul de măsurare specificat se aplică fibrei de sticlă, materialul pentru care acest model a fost special conceput. Sale Rezoluție de 0,01 mm acceptă inspecții detaliate ale grosimii, în timp ce funcții precum captarea valorii minime, calculul diferențelor, funcțiile de mediere și limită ajută la organizarea și gestionarea mai eficientă a inspecțiilor în diferite componente și zone de inspecție.

Pragurile minime și maxime de alarmă fac posibilă setarea limitelor de inspecție și identificarea rapidă a valorilor care necesită atenție. Memoria internă permite stocarea citirilor colectate în timpul inspecțiilor, în timp ce datele de ieșire permit conectarea la software pentru colectarea măsurătorilor, îmbunătățind trasabilitatea și reducând erorile de transcriere în procesele de control al calității. Pe acest model, cablul și software-ul sunt incluse ca standard.

Comparativ cu manometru grafic cu ultrasunete pentru materiale metalice, inclusiv componentele acoperite, the calibre cu ultrasunete pentru grosime pentru compozite abordează o cerință diferită de inspecție. A fost dezvoltat special pentru materiale neomogene, cum ar fi fibra de sticlă și compozite compatibile selectate. În loc să servească drept alternativă pentru măsurătorile prin acoperire pe substraturi metalice, este un instrument dedicat aplicațiilor în care propagarea undelor ultrasonice necesită o configurație specifică a sondei și o evaluare atentă a caracteristicilor materialului.

Instrumentul este utilizat în sectorul marin pentru inspectarea corpurilor și componentelor din fibră de sticlă, în producția și întreținerea rezervoarelor și conductelor compozite, precum și pentru inspecția panourilor și a structurilor din plastic compatibile. De asemenea, este potrivit pentru aplicații auto și aerospațiale în care componentele compozite pot fi măsurate folosind această tehnică. Utilizarea sa este deosebit de valoroasă atunci când măsurarea grosimii trebuie combinată cu vizualizarea grafică a semnalului pentru a sprijini investigarea eventualelor anomalii ale materialelor.

Aceste calibre cu ultrasunete pentru grosime pentru compozite este conceput pentru inspecții nedistructive pe fibră de sticlă și materiale compozite compatibile selectate, având capacitatea de a documenta citirile și de a analiza semnalul ultrasonic direct pe instrument. Pentru materiale specifice, testarea preliminară pe o probă ajută la identificarea celei mai potrivite abordări de inspecție și la evitarea aplicațiilor care nu sunt compatibile cu structura componentelor.A raport de calibrare poate fi furnizat la cerere.

Aplicații

• Măsurarea nedistructivă a grosimii componentelor din fibră de sticlă
• Inspecția unilaterală a grosimii carenelor, pereților etanși și componentelor marine compozite
• Verificarea rezervoarelor, conductelor, panourilor și structurilor din fibra de sticla
• Inspecția componentelor selectate din fibră de carbon, sub rezerva verificării prealabile pe un eșantion real
• Evaluarea materialelor plastice compatibile și a materialelor cu densitate scăzută potrivite pentru măsurarea cu ultrasunete
• Inspecția componentelor compozite în aplicații auto și aerospațiale
• Afișarea ecourilor de semnal ultrasonic utilizând modul A-scan
• Investigarea ulterioară a indicațiilor compatibile cu delaminare, discontinuități sau defecte interne ale compozitelor
• Analiza variației grosimii de-a lungul zonei folosind modul B-scan
• Verificarea variațiilor de grosime localizate pe panouri și suprafețe extinse
• Inspecții cu praguri minime și maxime de alarmă
• Gestionarea citirilor prin memorie internă, cablu și software-ul furnizat
• Evaluarea preliminară a probelor pentru compozite laminate sau materiale cu o anumită structură
• Inspecții susținute de un raport de calibrare disponibil la cerere

Întrebări frecvente – Indicator de grosime cu ultrasunete pentru compozite

Pentru ce este folosit un cametru cu ultrasunete pentru grosime pentru compozite?
Este folosit pentru a măsura grosimea fibrei de sticlă și a materialelor compozite sau cu densitate scăzută selectate care sunt compatibile cu măsurarea cu ultrasunete, fără a deteriora componenta. Este potrivită acolo unde inspecția trebuie efectuată doar dintr-o parte, fără tăierea sau secționarea piesei.

De ce acest model este specific fibra de sticla și materialelor compozite?
Este echipat cu o sondă dedicată de joasă frecvență concepută pentru a lucra pe materiale al căror răspuns ultrasonic diferă de cel al materialelor omogene măsurate în mod normal cu calibrele de grosime standard.

Poate măsura orice tip de material compozit?
Nu. Materialele compozite pot avea structuri, întinderi și comportamente ultrasonice foarte diferite. Fibra de sticlă este principala aplicație pentru acest instrument; pentru fibra de carbon, materiale laminate sau anumite compozite, fezabilitatea măsurării ar trebui verificată în prealabil pe un eșantion real.

Poate fi folosit pentru a inspecta carcasele din fibra de sticla?
Da. Este potrivit pentru verificarea grosimii carenelor, pereților etanși, panourilor și altor componente din fibră de sticlă dintr-o parte accesibilă a structurii. Funcțiile grafice pot ajuta, de asemenea, la investigarea posibilelor anomalii ale semnalului detectate în timpul inspecției.

Poate fi folosit pe componente din fibră de carbon?
Poate fi utilizat pe componente selectate din fibră de carbon, dar fezabilitatea măsurării trebuie verificată pe un eșantion real. Răspunsul cu ultrasunete poate varia în funcție de întindere, orientarea fibrei și structura componentelor.

Pentru ce este utilizat modul A-scan în inspecțiile compozite?
Modul A-scan afișează ecouri de semnal ultrasonic la punctul de măsurare. Ajută la evaluarea calității citirii grosimii și poate susține investigarea indicațiilor sau anomaliilor compatibile cu delaminare, discontinuități sau defecte interne ale materialului compozit.

Instrumentul identifică automat fiecare delaminare sau defect intern?
Nu. Afișarea grafică a semnalului poate ajuta la identificarea anomaliilor care necesită investigații suplimentare, dar inspecția depinde de material, structura componentelor, sonda utilizată și procedura aplicată. Pentru aplicații critice, metoda trebuie definită și validată pe un eșantion real.

Pentru ce este folosit modul B-scan?
Modul B-scan reprezintă variația grosimii de-a lungul unei scanări a componentei. Este util pentru observarea variațiilor de-a lungul panourilor, carene, rezervoare sau alte suprafețe compozite și pentru identificarea zonelor cu grosimi diferite.

Care este diferența față de indicatorul de grosime grafic pentru materiale metalice?
Grosimetrul grafic pentru materiale metalice este destinat inspecțiilor pe substraturi metalice, inclusiv sub vopsea sau acoperiri izolante. Acest model este în schimb specific fibrei de sticlă și materialelor compozite sau cu densitate scăzută selectate, datorită sondei sale dedicate pentru propagarea semnalului în materiale neomogene.

Poate măsura și materiale plastice?
Poate fi evaluat pentru materiale plastice sau cu densitate scăzută compatibile cu propagarea undelor ultrasonice, cum ar fi poliuretanii. În aceste cazuri, aplicarea trebuie verificată și pe materialul propriu-zis, unde caracteristicile componentelor nu sunt deja cunoscute.

Cablul și software-ul sunt incluse cu instrumentul?
Da. Cablul și software-ul sunt incluse ca standard și permit organizarea măsurătorilor colectate, îmbunătățind trasabilitatea inspecției.

Se poate solicita un raport de calibrare?
Da. Un raport de calibrare poate fi furnizat la cerere pentru a documenta controlul metrologic al instrumentului în cadrul procedurilor companiei pentru gestionarea echipamentelor de măsurare.

Doriți să aflați mai multe?
Dacă doriți o privire detaliată asupra modului în care funcționează măsurarea cu ultrasunete și de ce cel Modelul SAUT6100D-SW este ideal pentru fibra de sticla și alte compozite, citeste articolul nostru detaliat aici 👉Indicator grafic de grosime cu ultrasunete – SAUT6100D-SW
