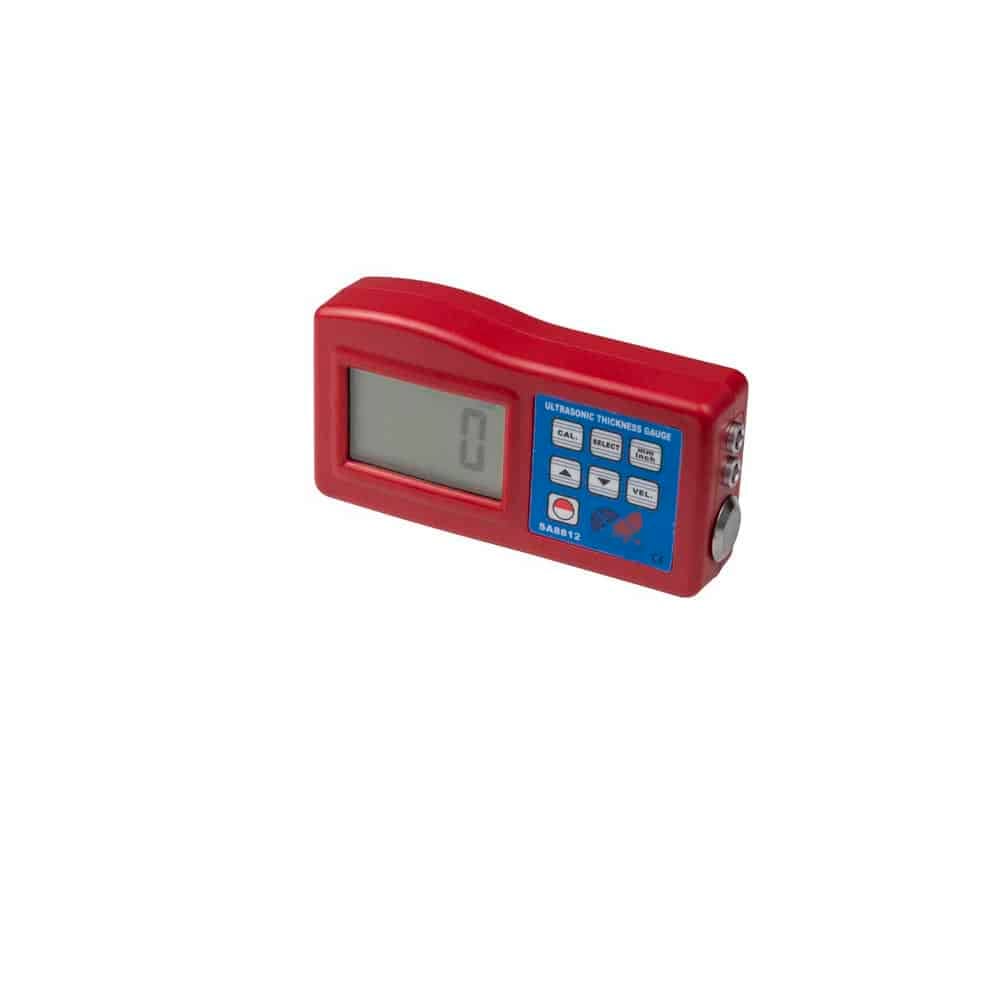

Indicator de grosime cu ultrasunete
Aceste calibre cu ultrasunete de grosime este un instrument nedistructiv care se folosește pentru măsurarea grosimii materialelor omogene și transmiterea undelor ultrasonice, direct pe componentă, fără a o tăia sau deteriora. Este potrivit pentru verificări practice și imediate ale plăcilor, secțiunilor de cutie, conductelor, rezervoarelor, vaselor, pereților etanși și componentelor care sunt supuse uzurii sau subțierii treptate în timp.
Unul dintre principalele avantaje ale măsurarea grosimii cu ultrasunete este că inspecțiile pot fi efectuate doar dintr-o parte a componentei. Acest lucru este util mai ales atunci când suprafața interioară nu poate fi atinsă, ca în conductele instalate, rezervoare, pereți etanși sau structuri închise. Prin urmare, instrumentul face posibilă verificarea grosimii rămase a componentei fără a o demonta sau a compromite integritatea acesteia.
Principiul de măsurare se bazează pe propagarea unui impuls ultrasonic prin material. Folosind gel de cuplare, sonda transmite semnalul în componentă, iar instrumentul calculează grosimea în funcție de timpul necesar undei pentru a călători prin material și a reveni la sondă. Pentru a obține un rezultat corect, viteza sunetului trebuie setată în funcție de materialul care este inspectat.
Acest grosimetru poate fi utilizat pe materiale omogene precum oțel, fontă, aluminiu, cupru, alamă, zinc, sticlă de cuarț, polietilenă, PVC, fontă cenușie, fontă cu grafit sferoidal și, mai general, materiale care sunt potrivite pentru propagarea undelor ultrasonice. Capacitatea sa de a lucra pe diferite materiale îl face util atât pentru verificări în timpul producției, cât și pentru inspecțiile periodice de întreținere.
Una dintre cele mai comune aplicații ale sale este verificarea grosimii rămase a componentelor care pot fi afectate de coroziune sau uzură progresivă. Pe plăci, conducte, rezervoare și vase, cel calibre cu ultrasunete de grosime face posibilă identificarea subțierilor în comparație cu grosimea nominală sau cu valorile înregistrate anterior, ajutând la evaluarea stării componentei și la planificarea controalelor viitoare.
Rezoluția zecimală face ca acest model să fie deosebit de potrivit atunci când verificările standard trebuie efectuate rapid și ușor. Este o soluție practică pentru activități de întreținere, inspecție de intrare, verificări ale componentelor finite sau verificarea producției, unde principala cerință este obținerea unei citiri imediate a grosimii fără a utiliza funcții de analiză mai avansate.
Comparativ cu model de precizie în aceeași gamă de produse, acest indicator de grosime este destinat verificărilor mai esențiale și directe. Modelul de precizie este de preferat acolo unde sunt necesare rezoluție și precizie mai mari, moduri de inspecție suplimentare, memorie internă, calibrare în două puncte sau flexibilitate mai mare în selecția sondei. Prin urmare, alegerea depinde de nivelul de inspecție necesar și de aplicația specifică, mai degrabă decât de rezoluție.
Aceste calibre cu ultrasunete de grosime măsoară materialul prin care circulă semnalul. Dacă componenta este vopsită sau acoperită și trebuie măsurată numai grosimea materialului de bază, trebuie utilizat un model specific cu un mod de măsurare a acoperirii.
Pentru a se potrivi diferitelor cerințe de inspecție, instrumentul este compatibil cu o gamă de sonde opționale. Acestea includ sonde pentru măsurarea suprafețelor mici sau inspectarea suprafețelor cu temperaturi ridicate, permițând ca calibrul de grosime să fie adaptat aplicațiilor în care sonda standard nu este întotdeauna cea mai potrivită alegere.
Instrumentul este potrivit pentru activități de control al calității și întreținere în care măsurarea grosimii trebuie să fie nedistructivă și repetabilă. raport de calibrare este disponibil la cerere, oferind documentație utilă pentru gestionarea echipamentelor de măsurare în cadrul procedurilor companiei.
Aplicații
- Măsurarea nedistructivă a grosimii pe materiale omogene care transmit unde ultrasonice
- Măsurarea grosimii de pe o parte a componentei
- Verificarea grosimii reziduale pe plăci, secțiuni de cutie, conducte, rezervoare și pereți etanși
- Inspecția oțelului, fontă, aluminiu, cupru, alamă, PVC și alte materiale compatibile
- Monitorizarea subțierii cauzate de coroziune sau uzură
- Verificări de întreținere la rezervoare, vase și structuri închise
- Evaluări rapide în producție și controlul calității
- Inspecția cu ultrasunete a plăcilor și componentelor accesibile doar dintr-o singură parte
- Utilizați cu sonde opționale pentru puncte mici de măsurare sau suprafețe cu temperatură ridicată
- Managementul instrumentelor în cadrul procedurilor de calitate, cu un raport de calibrare disponibil la cerere
Întrebări frecvente – Indicator de grosime cu ultrasunete
Pentru ce este folosit un cametru cu ultrasunete de grosime?
Este folosit pentru a măsura grosimea unui material omogen fără a deteriora componenta. Este potrivit pentru plăci, conducte, rezervoare, vase, pereți etanși și alte piese în care trebuie verificată grosimea rămasă sau identificată posibila subțiere.
Cum funcționează măsurarea grosimii cu ultrasunete?
Folosind gel de cuplare, sonda transmite un impuls ultrasonic în material. Instrumentul detectează timpul necesar semnalului pentru a călători prin componentă și a reveni la sondă, calculând grosimea în funcție de viteza sunetului setată pentru acel material.
Grosimea poate fi măsurată doar dintr-o parte a componentei?
Da. Acesta este unul dintre principalele avantaje ale calibrelor de grosime cu ultrasunete. Măsurarea poate fi efectuată numai de pe suprafața accesibilă, ceea ce este util pe conducte, rezervoare, pereți etanși și componente care nu pot fi inspectate intern.
Pe ce materiale se poate folosi?
Poate fi utilizat pe materiale omogene care sunt potrivite pentru propagarea undelor ultrasonice, inclusiv oțel, fontă, aluminiu, cupru, alamă, zinc, sticlă de cuarț, polietilenă, PVC, fontă cenușie și fontă cu grafit sferoidal. Setarea vitezei sunetului trebuie să se potrivească cu materialul măsurat.
Este acest instrument util pentru inspecția coroziunii?
Da. Permite măsurarea grosimii reziduale a unei componente și detectarea oricărei reduceri în comparație cu grosimea inițială sau citirile anterioare. Prin urmare, este util pentru inspecțiile de întreținere la conducte, plăci, rezervoare și alte articole supuse coroziunii sau uzurii.
Când ar trebui să fie selectat acest model în locul unui indicator de grosime cu ultrasunete de precizie?
Acest model este potrivit pentru verificări standard rapide și practice. Un model de precizie este mai potrivit acolo unde sunt necesare rezoluție mai mare, precizie mai mare a măsurătorilor, funcții suplimentare, memorie internă sau management mai structurat al inspecției.
Poate măsura grosimea materialului de sub vopsea sau un strat?
Acest model nu include un mod specific pentru excluderea vopselei sau a straturilor izolante din citire. În cazul în care grosimea materialului de bază singur trebuie măsurată fără îndepărtarea stratului de acoperire, este necesar un indicator de grosime cu ultrasunete conceput pentru măsurarea acoperirii prin acoperire.
De ce se folosește gelul de cuplare?
Gelul de cuplare susține transmiterea semnalului ultrasonic între sondă și suprafața componentei prin eliminarea aerului care ar împiedica propagarea corectă a pulsului. Prin urmare, este necesar pentru măsurarea corectă.
Sunt disponibile sonde pentru aplicații specifice?
Da. Instrumentul poate fi utilizat cu sonde opționale pentru puncte de măsurare mai mici sau pentru a verifica suprafețe cu temperatură ridicată. Alegerea sondei depinde de geometria componentei și de condițiile de funcționare.
Se poate solicita un raport de calibrare pentru instrument?
Da. Un raport de calibrare este disponibil la cerere și ajută la documentarea stării calibrelor de grosime în cadrul procedurilor companiei pentru gestionarea instrumentelor de măsură.
