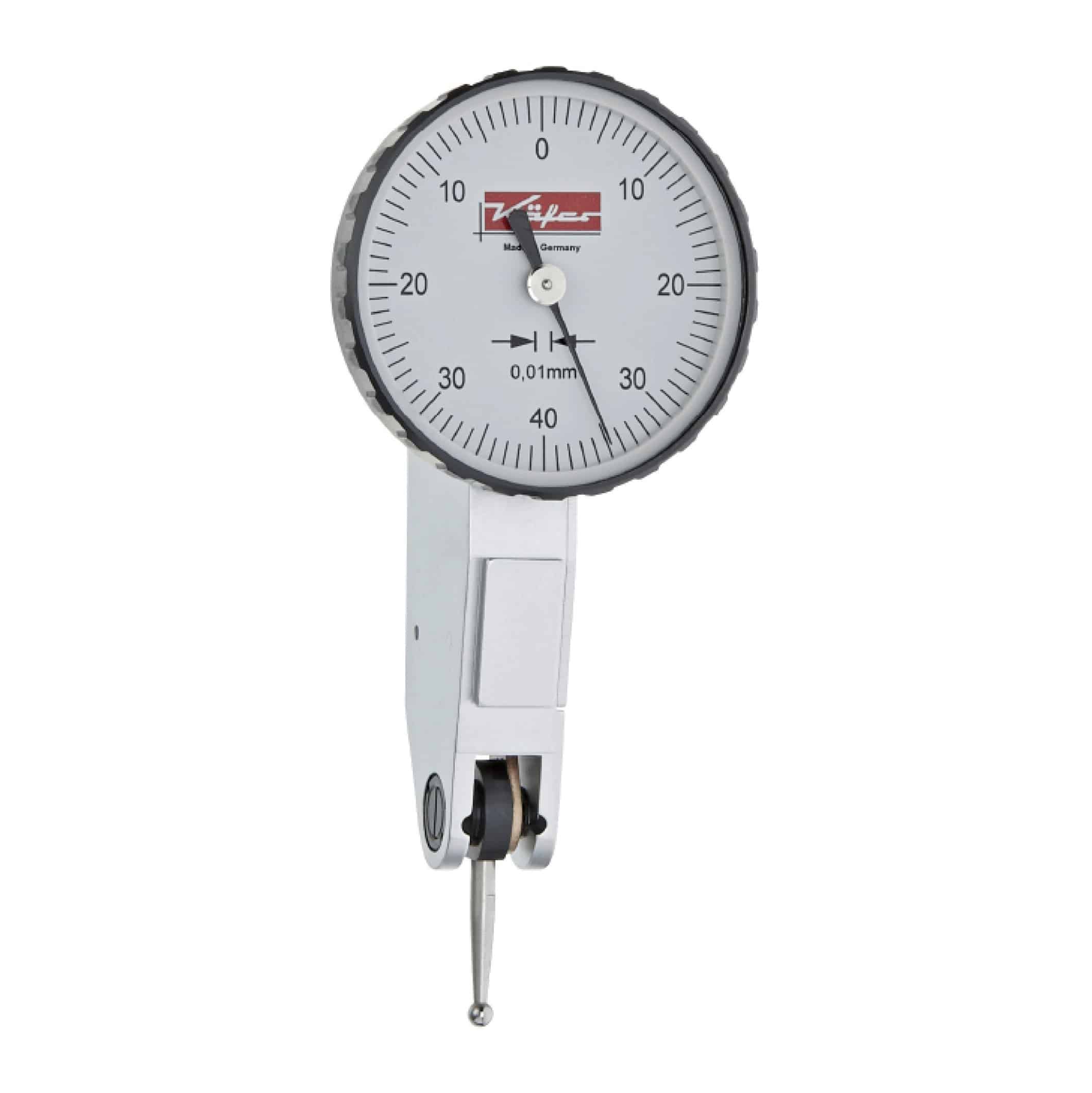

Indicator de testare cu cadran centezimal Kafer

Indicator de testare cu cadran centezimal Kafer

Acest indicator de test cu cadran centezimal Kafer este conceput pentru inspecții comparative în care punctul de măsurare nu poate fi atins cu ușurință cu un indicator cu cadran cu piston tradițional. Este util mai ales atunci când contactul cu componenta trebuie să aibă loc lateral, pe suprafețe înclinate, margini, umerii sau în zonele în care un comparator standard este mai puțin practic.

Principiul de funcționare este simplu: vârful de contact atinge componenta și mica oscilație a pârghiei este transferată mecanismului intern, transformând mișcarea în deplasarea indicatorului pe cadran. Acest lucru permite citirea imediată a abaterilor de la setarea de referință.

Acest indicator de test cu cadran centezimal este deosebit de util pentru verificare concentricitatea, excentricitatea, paralelismul și planeitatea, precum și pentru centrarea și alinierea componentelor pe mașini-unelte. Ajută operatorul să verifice erorile de poziționare în timpul operațiunilor de configurare și reglare.

În activitățile de configurare pe mașini de frezat, strunguri, polizoare și alte mașini-unelte, comparator cu pârghie este practic deoarece permite inspectia pe suprafete laterale sau diametre cu citire imediata a abaterii. Acest lucru îl face util atunci când o componentă trebuie poziționată corect înainte de prelucrare.

Această citire 0,01 mm identifică acest model ca a indicator de test cu cadran centezimal. Gama include versiuni cu Domeniu de măsurare de 0,8 mm sau 0,5 mm, Diametru cadran de 32 mm sau 40 mm și diferite lungimi de stylus în funcție de model.

Din punct de vedere practic, cel indicator de test cu cadran centezimal este potrivit atât pentru inspecțiile pe banc, cât și pentru inspecțiile directe ale mașinilor. Se selectează ori de câte ori trebuie verificate mici abateri cu o configurație mai potrivită pentru măsurători laterale, suprafețe exterioare și operații de centrare.

Aplicații

• Inspecția comparativă a abaterilor pe suprafețele laterale
• Verificarea excentricității și concentricității
• Verificarea planeității și paralelismului
• Măsurători pe umeri, margini și zone greu accesibile
• Inspecție pe diametre exterioare și suprafețe înclinate
• Centrarea și alinierea componentelor pe masini-unelte
• Verificarea poziționării corecte în timpul setării prelucrării
• Utilizare în ateliere, unelte și departamente de control al calității

Întrebări frecvente – Indicator de test cu cadran centezimal

Ce este un indicator de test cu cadran centezimal?
Este un instrument de măsurare comparativ cu citire de 0,01 mm, unde contactul cu componenta are loc printr-o pârghie de măsurare.

Pentru ce este folosit indicatorul de test cu cadran centezimal?
Este folosit pentru inspecții comparative pe puncte laterale, înclinate sau greu accesibile și pentru centrare sau aliniere pe mașini-unelte.

Este un indicator de test cu cadran la fel cu un indicator de testare cu pârghie?
Da, acești termeni sunt folosiți în mod obișnuit pentru a descrie același tip de instrument.

Cum funcționează un indicator de test cu cadran?
Vârful de contact atinge suprafața, pârghia oscilează și mișcarea este afișată pe cadran ca o abatere de la referință.

Când este mai bun decât un indicator cu cadran cu piston tradițional?
Când punctul de control este lateral, înclinat sau nu este ușor accesibil din față.

Pentru ce inspecții este cel mai des folosit?
Este folosit în mod obișnuit pentru concentricitate, excentricitate, paralelism, planeitate și verificări comparative pe suprafețe externe sau laterale.

Este util pe mașini-unelte?
Da, este utilizat pe scară largă pentru centrarea și alinierea componentelor sau dispozitivelor de fixare pe mașini-unelte.

Ce citire are acest model?
Acest model are o citire de 0,01 mm.

Ce intervale de măsurare sunt disponibile?
Sunt disponibile versiuni cu domeniul de măsurare de 0,8 mm și 0,5 mm.

Ce dimensiuni de cadran sunt disponibile?
Seria este disponibilă cu diametrul cadranului de 32 mm sau 40 mm.

De ce sunt disponibile diferite lungimi de stylus?
Deoarece lungimi diferite permit instrumentului să se adapteze mai bine la condițiile de acces și geometria componentelor.

Cui este recomandat acest instrument?
Este recomandat pentru ateliere, departamente de scule și control al calității unde se efectuează inspecții comparative, operațiuni de centrare și aliniere.
