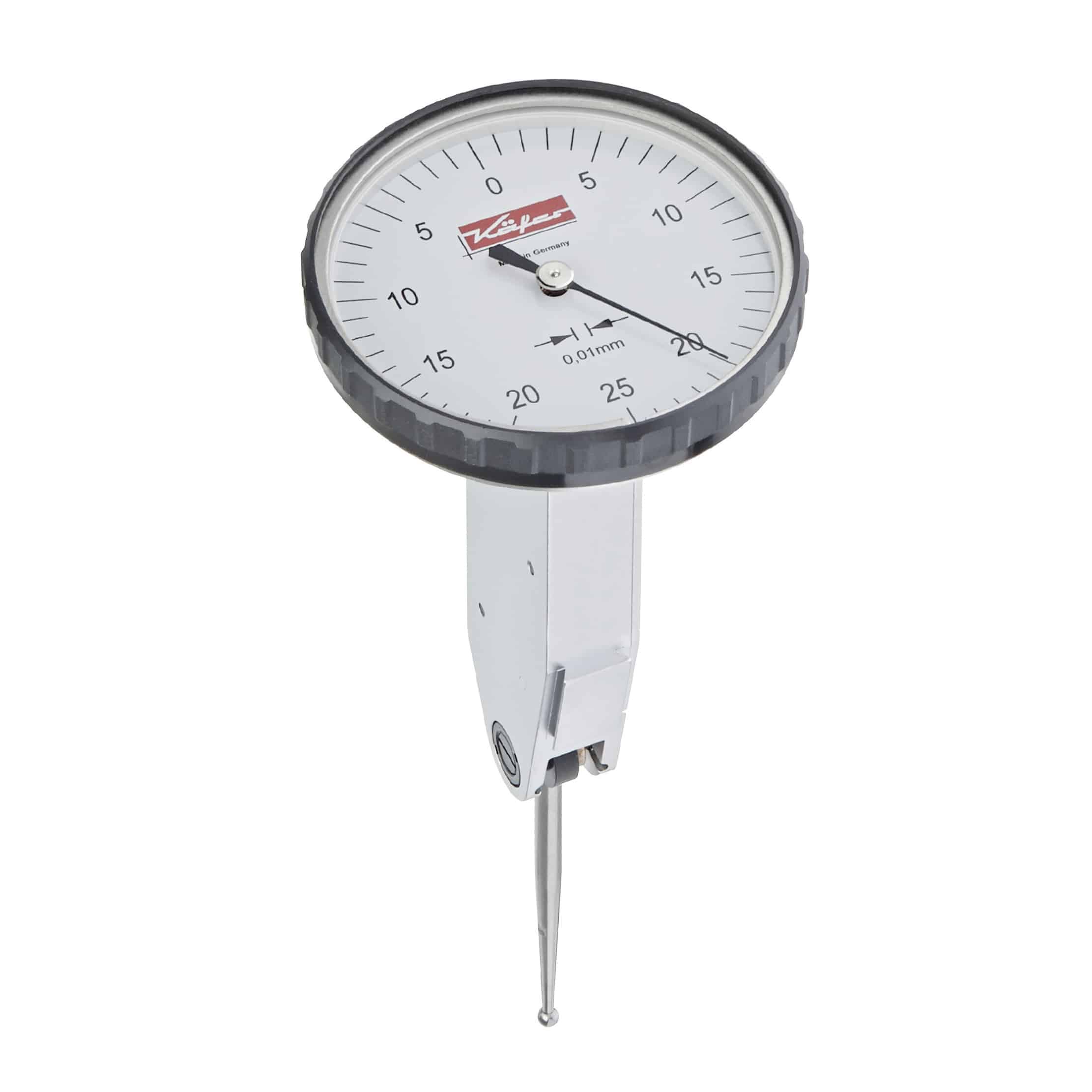

Indicator de testare cu cadran centezimal vertical Kafer

Indicator de testare cu cadran centezimal vertical Kafer

Acest indicator de test cu cadran centezimal vertical Kafer, cunoscut și sub numele de a indicator de testare tip pârghie, este conceput pentru inspecții comparative în punctele care sunt greu de atins cu un indicator cu cadran cu piston tradițional. Este deosebit de potrivit ori de cate ori contactul trebuie să aiba loc lateral, pe suprafete exterioare, margini, umeri sau în zone în care accesul frontal nu este practic.

Caracteristica distinctivă a acestui model este dispunerea cadranului vertical. În comparație cu alte configurații, această aranjare poate face citirea mai naturală ori de câte ori instrumentul este montat pe suporturi, dispozitive de fixare sau direct pe mașini-unelte, iar operatorul este poziționat în fața cadranului. În multe aplicații practice, acest lucru îmbunătățește lizibilitatea și face inspecțiile mai imediate, în special în timpul instalării și inspecțiilor repetitive.

Principiul de funcționare al comparator cu pârghie se bazează pe mișcarea punctului de contact față de componentă. Când vârful atinge suprafața de inspectat, pârghia se mișcă și mecanismul intern transferă variația indicatorului de pe cadran. În acest fel pot fi citite abaterile față de o setare de referință, făcându-l foarte util pentru inspecții comparative pe suprafețe laterale sau poziții dificile.

Din punct de vedere al aplicației, cel indicator de test cu cadran vertical este potrivit pentru inspecții ale concentricitatea, excentricitatea, planeitatea și paralelismul. În plus, este foarte util pentru operațiunile de centrare și aliniere pe mașini-unelte, unde dispunerea verticală a cadranului ajută operatorul să urmărească mai confortabil abaterile în timp ce corectează poziția componentei sau a dispozitivului de fixare.

Această citire 0,01 mm plasează acest model în categoria de indicatori de testare cu cadran centezimal, potrivit pentru inspecții comparative de o sută de milimetri. Această versiune prezintă un Domeniu de măsurare 0,5 mm, Diametru cadran 40 mmși Lungime stilou 35,7 mm, caracteristici care îl fac potrivit ori de câte ori caracterul practic al contactului și confortul de citire sunt importante.

Acest indicator de test cu cadran vertical este folosit în mod obișnuit în ateliere, departamente de scule și controlul calității, dar este și foarte potrivit pentru operațiunile de configurare a mașinilor. Datorită configurației sale, este adesea selectat ori de câte ori punctele de măsurare laterale trebuie verificate mai convenabil și ori de câte ori poziția verticală a cadranului îmbunătățește lizibilitatea în timpul funcționării.

Pe scurt, aceasta este o soluție practică pentru utilizatorii care caută un indicator de test cu cadran centezimal pentru inspecții comparative pe suprafețe greu accesibile, cu avantajul suplimentar al unui cadran dispus vertical care îmbunătățește lizibilitatea în multe poziții de inspecție.

Aplicații

• Inspecție comparativă pe suprafețele laterale și exterioare
• Verificarea excentricității și concentricității
• Verificarea planeității și paralelismului
• Măsurători pe margini, umeri și suprafețe exterioare
• Centrarea și alinierea componentelor pe masini-unelte
• Verificarea poziționării corecte în timpul operațiunilor de configurare
• Utilizare în ateliere, unelte și departamente de control al calității
• Aplicații în care cadranul vertical îmbunătățește lizibilitatea

Întrebări frecvente – Indicator de test cu cadran centezimal vertical

Ce este un indicator de testare cu cadran vertical?
Este un instrument de măsurare comparativ de tip pârghie conceput pentru inspecții în puncte laterale sau greu accesibile, cu cadranul dispus vertical.

Indicatorul de testare a pârghiei verticale și indicatorul de testare cu cadran indică același tip de instrument?
Da, în acest caz ambii termeni se referă la aceeași familie de instrumente de măsurare comparative care utilizează o pârghie de măsurare.

Cum funcționează un indicator de test cu cadran?
Vârful de contact atinge componenta, maneta se mișcă și variația este transferată cadranului ca abatere față de referință.

Care este avantajul cadranului vertical?
Poate face citirea mai convenabilă ori de câte ori instrumentul este montat în poziții în care operatorul observă cadranul din față.

Când este de preferat unui indicator cu cadran cu piston tradițional?
Ori de câte ori punctul de inspecție este lateral, înclinat sau, în general, mai puțin adecvat pentru măsurarea contactului axial.

Pentru ce inspecții este folosit în mod obișnuit?
Este folosit în mod obișnuit pentru concentricitate, excentricitate, paralelism, planeitate și alte inspecții comparative pe suprafețe externe sau laterale.

Este potrivit pentru operații de centrare pe mașini-unelte?
Da, este utilizat pe scară largă în timpul centrarii și alinierii componentelor sau dispozitivelor de fixare pe mașini-unelte.

De ce este util în timpul operațiunilor de aliniere?
Pentru că permite monitorizarea imediată a abaterilor în timp ce se corectează poziția componentei în mașină.

Ce rezoluție de citire are acest model?
Rezoluția de citire este de 0,01 mm.

Ce domeniu de măsurare este disponibil?
Acest model are un domeniu de măsurare de 0,5 mm.

Care este diametrul cadranului?
Comparatorul de alezaj cu cadranului este de 40 mm.

Ce indică dimensiunea de 35,7 mm?
Este lungimea caracteristică a stiloului, utilă pentru evaluarea accesibilității și a spațiului liber instrumentului în timpul inspecției.

În ce aplicații este cel mai des folosit?
Este utilizat în principal în ateliere, departamente de scule, controlul calității și operațiunile de configurare a mașinilor.
