Indicator grafic de grosime cu ultrasunete

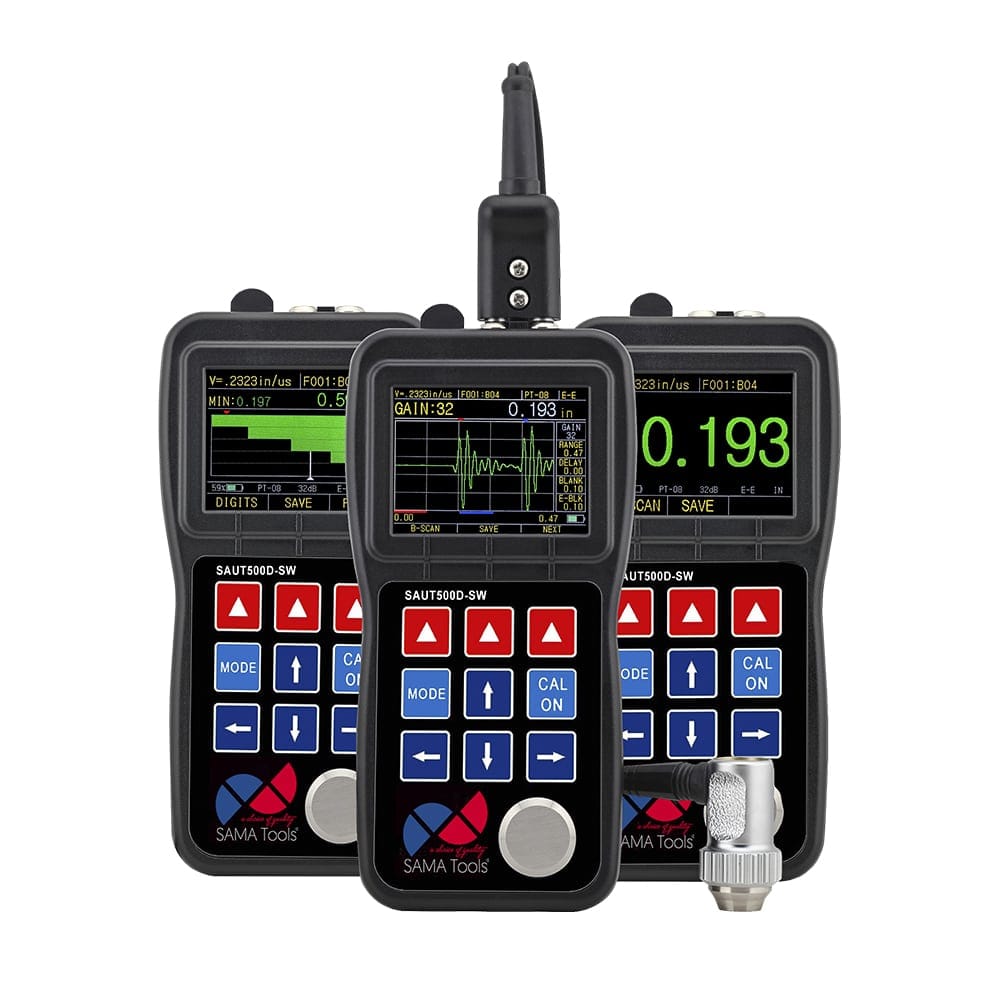

Acest indicator grafic de grosime cu ultrasunete este un instrument profesional pentru măsurarea nedistructivă a grosimii, dezvoltat pentru aplicații în care o simplă citire numerică nu este suficientă și este necesară o evaluare mai detaliată a comportamentului semnalului și a variației grosimii pe componenta inspectată.
Afișajul grafic color mare face măsurătorile mai ușor de gestionat și oferă informații utile în timpul inspecției. Acest lucru face ca indicator grafic de grosime cu ultrasunete potrivite în special pentru inspecții profesionale la conducte, rezervoare, vase, cazane, pereți etanși, compartimente etanșe, structuri fabricate și componente metalice care sunt supuse coroziunii, uzurii sau reducerii localizate a grosimii.
Ca și celelalte instrumente din gamă, măsurătorile pot fi luate de la o parte a componentei. Folosită cu gel de cuplare, sonda transmite impulsul ultrasonic prin material, iar instrumentul determină grosimea din semnalul de retur. Acest lucru este esențial acolo unde partea opusă nu poate fi accesată, cum ar fi conductele instalate, rezervoarele închise, pereții etanși sau structurile aflate în funcțiune.
Una dintre principalele caracteristici ale acestui model este acoperire prin acoperire modul, care permite măsurarea grosimii materialului metalic excluzând stratul vopsit sau stratul de suprafață izolatoare din citire, fără a fi necesară îndepărtarea stratului de acoperire la punctul de inspecție. Această funcție este utilă în special pentru activitățile de întreținere și de monitorizare a coroziunii asupra componentelor vopsite sau izolate.
Comparativ cu prin calibrul de acoperire destinat inspecțiilor mai imediate, modelul grafic oferă o gamă mai largă de aplicare a stratului de acoperire și poate funcționa și cu acoperiri izolante mai groase, în limitele specificate în fișa tehnică. Prin urmare, este potrivită acolo unde inspecția sub acoperire trebuie să fie combinată cu funcții de analiză mai avansate, o capacitate de stocare mai mare și o gestionare mai completă a datelor înregistrate.

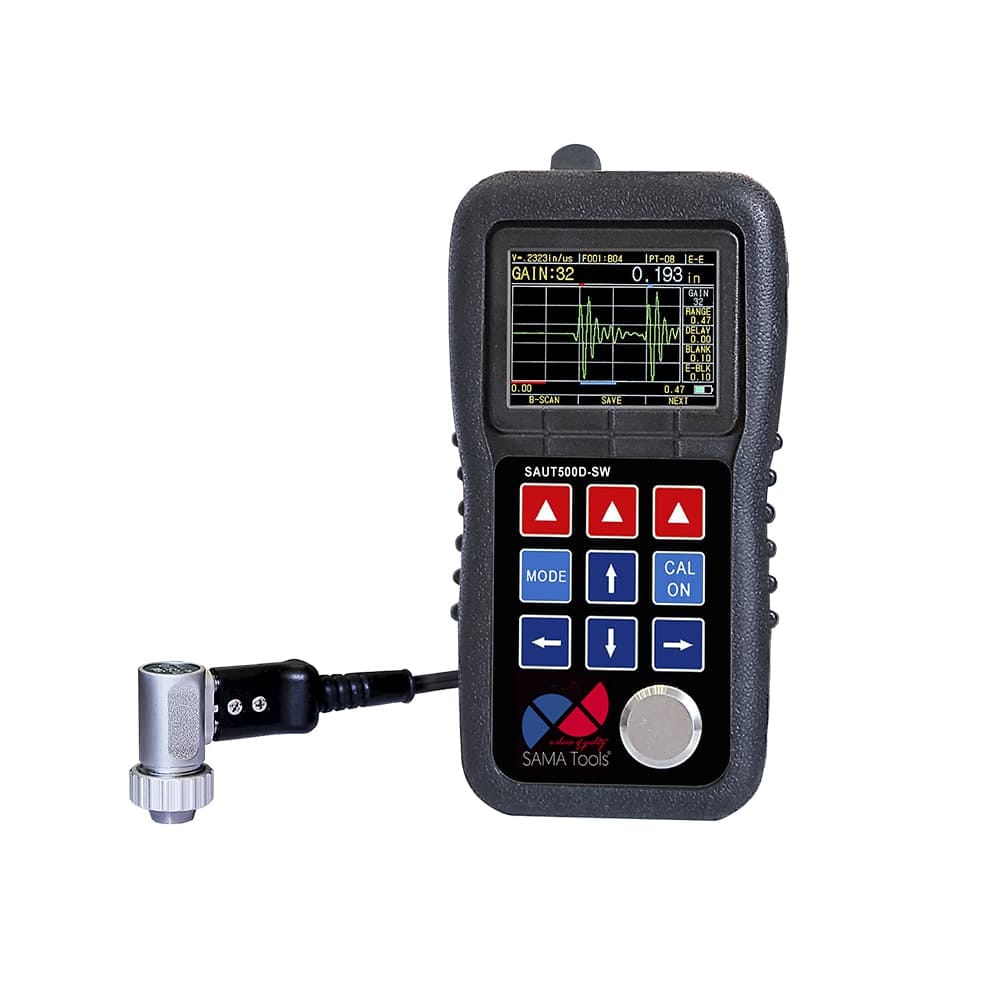

A-scanare modul afișează forma de undă a semnalului ultrasonic la punctul de măsurare. Prin urmare, operatorul poate observa ecourile primite de sondă și poate evalua calitatea semnalului utilizat pentru a determina grosimea. A-scan poate ajuta, de asemenea, la identificarea variațiilor sau anomaliilor semnalului care pot fi asociate cu discontinuități, incluziuni sau defecte interne, care trebuie evaluate în funcție de material, geometria componentei și procedura de inspecție.
B-scanare modul oferă o reprezentare grafică a variației grosimii de-a lungul unei zone scanate. Prin deplasarea sondei pe o zonă a componentei, operatorul poate vizualiza modificările de grosime, poate identifica subțierea localizată și poate înțelege mai bine distribuția coroziunii sau pierderile de material. Această funcție este deosebit de utilă atunci când doar o serie de citiri numerice nu ar descrie în mod adecvat zona inspectată.
Pe lângă măsurarea grosimii, modelul poate gestiona captarea valorii minime și maxime, diferența față de o valoare de referință și reducerea procentuală. Aceste funcții oferă o evaluare mai completă a grosimii rămase, în special în timpul verificărilor periodice ale componentelor supuse deteriorarii sau în care zonele cele mai critice trebuie identificate rapid.
Funcția de alarmă permite setarea pragurilor minime și maxime de acceptare. Când valoarea măsurată depășește limitele stabilite, forma de undă își schimbă culoarea pe afișaj, facilitând identificarea imediată a zonelor care necesită investigații suplimentare. Acest lucru este util pentru inspecții repetate și în procese în care compararea cu valorile limită trebuie să fie rapidă și ușor de interpretat de către operator.
Memoria internă permite stocarea unui număr foarte mare de citiri, împreună cu formele de undă, ceea ce este important acolo unde inspecțiile trebuie documentate, comparate în timp sau analizate ulterior. Ieșirea datelor permite conectarea la software pentru colectarea măsurătorilor, îmbunătățind trasabilitatea și reducând erorile de transcriere în procesele de control al calității. Pe acest model, cablul și software-ul sunt incluse ca standard.

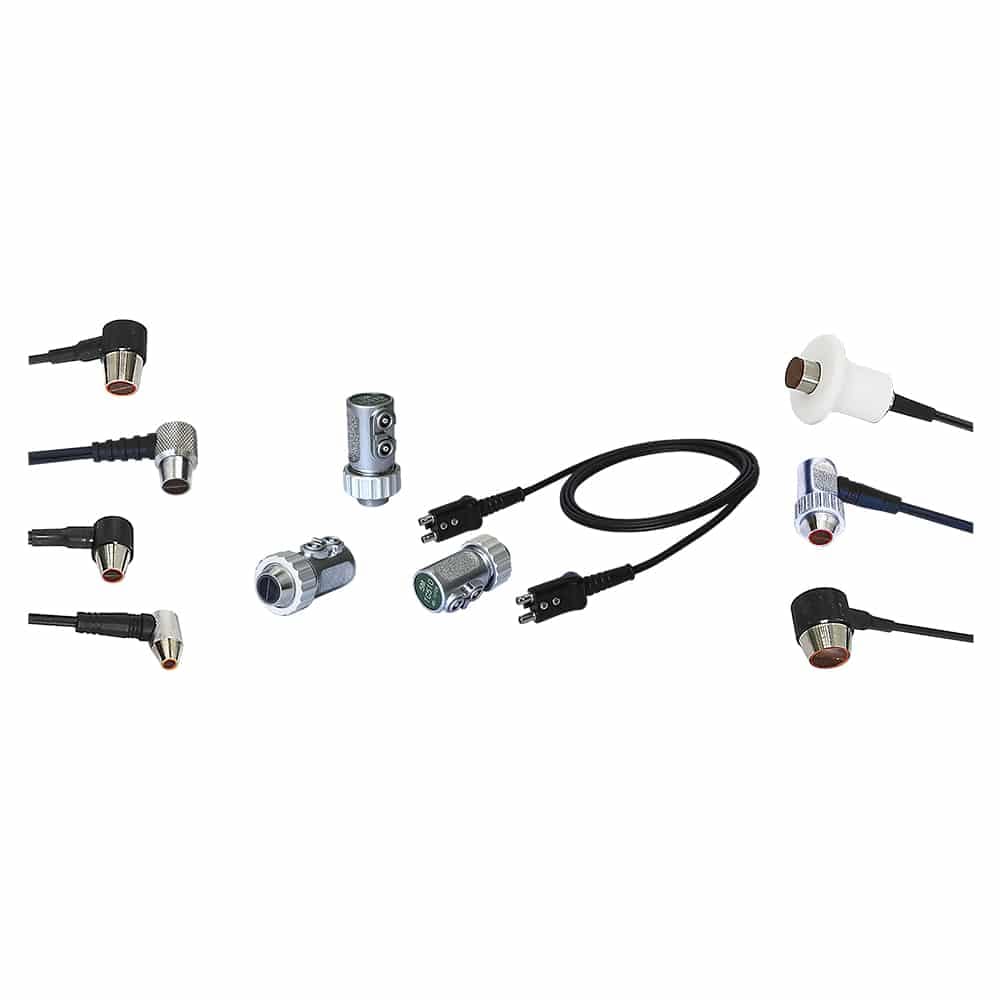

O selecție largă de sonde opționale face posibilă adaptarea instrumentului la diferite condiții de operare. În plus față de sonda pentru măsurarea prin acoperire, sunt disponibile și alte sonde pentru puncte de măsurare mai mici, grosimi mai mici, suprafețe cu temperaturi ridicate sau domenii de măsurare mai largi. Această flexibilitate face instrumentul potrivit pentru diferite cerințe, de la întreținere industrială la inspecții de laborator și producție.
Această grosime ultrasonică grafică este deci conceput pentru inspecții care necesită mai mult decât o simplă valoare a grosimii: măsurarea pe suprafețe vopsite, analiza grafică a semnalului, evaluarea variației grosimii, investigarea eventualelor anomalii, gestionarea pragurilor de inspecție și stocarea datelor structurate.A raport de calibrareeste disponibil la cerere.
Aplicații
- Inspecție nedistructivă a grosimii componentelor metalice care sunt accesibile doar dintr-o singură parte
- Măsurarea grosimii materialului de bază sub vopsea sau acoperiri izolante folosind modul Through Coating
- Inspecția coroziunii pe conducte vopsite, rezervoare, vase și structuri acoperite
- Inspecția pereților etanși, a compartimentelor etanșe și a structurilor metalice în aplicații marine
- Inspecția cazanelor, stingătoarelor, structurilor fabricate și componentelor protejate cu sisteme de acoperire anticorozivă
- Afișare semnal cu ultrasunete folosind modul A-scan
- Analiza variației grosimii de-a lungul scanării utilizând modul B-scan
- Evaluarea ulterioară a indicațiilor de semnal sau anomaliilor compatibile cu discontinuități, incluziuni sau defecte interne
- Detectarea subțierii localizate prin captarea valorii minime și maxime
- Evaluarea diferenței de grosime și reducerea procentuală a materialului
- Inspecții cu praguri minime și maxime de alarmă
- Stocarea citirilor și a formelor de undă pentru inspecții documentate și comparații în timp
- Colectarea și gestionarea măsurătorilor folosind cablul și software-ul furnizat
- Utilizați cu sonde dedicate pentru puncte de măsurare mici, temperaturi ridicate, grosimi mici sau domenii de măsurare mai largi
- Inspecții susținute de un raport de calibrare disponibil la cerere
Întrebări frecvente – Indicator grafic de grosime cu ultrasunete
Pentru ce se folosește un indicator grafic de grosime cu ultrasunete?
Este folosit pentru a măsura grosimea unei componente în mod nedistructiv și pentru a afișa grafic semnalul și tendința de măsurare. Este potrivit în cazul în care inspecția necesită o analiză mai completă decât o simplă citire numerică a grosimii.
Care este diferența față de un instrument de măsurare a grosimii cu ultrasunete care nu este grafic?
Ambele instrumente pot măsura materialul metalic de sub vopsea sau acoperiri izolante. Modelul grafic oferă o gamă mai largă de acoperire, poate funcționa cu acoperiri mai groase și adaugă A-scan, B-scan, alarme, capacitate mare de memorie și stocare a formei de undă.
Care este domeniul de aplicare al modului de acoperire prin acoperire?
Cu sonda destinată acestei funcții, modul Through Coating poate măsura substraturi metalice de la 3 la 50 mm sub acoperiri izolatoare cu o grosime mai mică de 8 mm. Valorile complete și condițiile de aplicare sunt furnizate în fișa tehnică a instrumentului.
Ce poate afișa modul A-scan?
A-scan afișează ecourile semnalului ultrasonic la punctul de inspecție. Această reprezentare facilitează evaluarea calității semnalului pentru măsurarea grosimii și poate ajuta la identificarea indicațiilor sau anomaliilor care sunt compatibile cu discontinuități, incluziuni sau defecte interne.
Poate A-scan detecta automat fiecare defect intern?
Nu. A-scan oferă informații utile despre comportamentul semnalului și afișează ecoul din spate, ajutând la identificarea anomaliilor care ar putea necesita o evaluare suplimentară. Interpretarea depinde de material, geometrie, sonda utilizată, procedura de inspecție și experiența operatorului.
Pentru ce este folosit modul B-scan?
B-scan afișează variația grosimii de-a lungul căii de măsurare. Este util pentru vizualizarea reducerilor localizate, urmărirea modificărilor de-a lungul unei suprafețe și identificarea mai clară a zonelor afectate de coroziune sau pierderi de material.
Grosimea poate fi măsurată doar dintr-o parte a componentei?
Da. Măsurarea cu ultrasunete permite determinarea grosimii de pe o singură suprafață accesibilă, ceea ce este deosebit de util pe conducte, rezervoare, pereți etanși, vase și structuri instalate.
De ce este util pentru inspecția la coroziune?
Permite verificarea grosimii rămase chiar și pe componente vopsite sau acoperite și face posibilă observarea variației grosimii. Funcțiile min/max, diferența și valorile procentuale de reducere ajută la identificarea și evaluarea celor mai critice zone.
Pentru ce sunt folosite alarmele minime și maxime?
Acestea permit stabilirea pragurilor de inspecție. Atunci când valoarea măsurată se încadrează în limitele stabilite, instrumentul indică starea printr-o schimbare a culorii formei de undă, ajutând operatorul să identifice imediat un punct care necesită o evaluare suplimentară.
Ce date pot fi stocate?
Instrumentul poate stoca până la 100.000 de valori ale grosimii și 1.000 de forme de undă. Această capacitate este utilă pentru documentarea inspecțiilor, compararea măsurătorilor în timp și reținerea informațiilor grafice legate de punctele analizate.
Sunt disponibile sonde pentru diferite aplicații?
Da. O gamă largă de sonde este disponibilă pentru puncte de măsurare mai mici, grosimi mai mici, suprafețe cu temperaturi ridicate, măsurători prin acoperire sau game mai largi de grosimi. Alegerea sondei trebuie evaluată în funcție de componentă și de inspecția necesară.
Cablul și software-ul sunt incluse cu instrumentul?
Da. Cablul și software-ul sunt incluse ca standard și permit gestionarea măsurătorilor colectate, îmbunătățind trasabilitatea inspecției și reducând erorile de transcriere.
Se poate solicita un raport de calibrare?
Da. Un raport de calibrare poate fi furnizat la cerere pentru a documenta starea metrologică a instrumentului în cadrul procedurilor companiei pentru gestionarea echipamentelor de măsurare.
