Micro-tester de duritate Vickers
Micro-testare de duritate Vickers sunt instrumente de laborator concepute pentru a măsura microduritate pe materiale metalice, piese mici, straturi de suprafață întărite și acoperiri. Sunt potrivite atunci când testele trebuie efectuate cu sarcini reduse și indentarea lăsată de indentor trebuie respectată cu exactitate.
Testul Vickers se bazează pe aplicarea a indentor piramidal de diamant la suprafața probei. După ce sarcina a fost aplicată, indentarea rezultată are o formă de romb; măsurarea diagonalelor sale permite instrumentului să calculeze valoarea durității HV în funcție de sarcina aplicată.
Microduritate Vickers testarea face posibilă lucrarea pe zone foarte localizate, mici adâncituri și probe care necesită un control mai detaliat al suprafeței examinate. Acest lucru face ca metoda să fie deosebit de utilă pentru verificările tratamentului termic și evaluarea acoperirii.

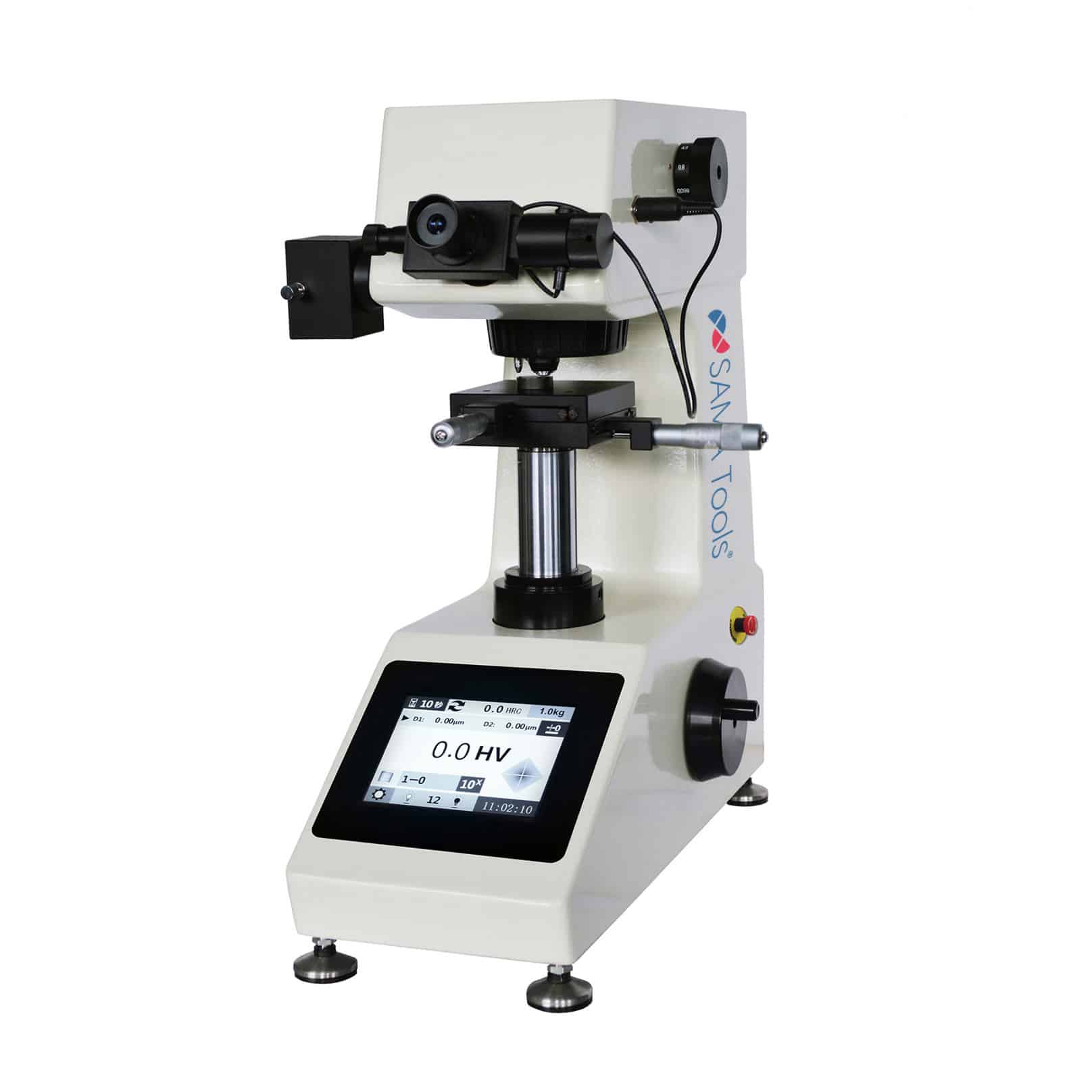

Microtestarele de duritate SAHVH Vickers sunt disponibile în două configurații. Modelul SAHVH-1B acoperă sarcinile tipice utilizate în testarea micro Vickers de până la 1 kgf, în timp ce SAHVH-2B extinde domeniul de lucru până la 2 kgf. Alegerea dintre cele două modele depinde de sarcina de încercare necesară, de grosimea utilă a stratului de verificat și de tipul materialului.
Ciclul de testare oferă încărcare, oprire și descărcare automată, făcând aplicarea forței pe eșantion mai controlată. Timpul de stație reglabil permite adaptarea testului la materialul și procedura de control, reducând variabilitatea asociată cu execuția manuală.
Citirea indentării se realizează prin a microscop digital. Sistemul detectează valoarea indentării și o transferă instrumentului, care calculează automat duritatea. Acest lucru face ca lectura să fie mai organizată decât o măsurare complet manuală și simplifică gestionarea testelor repetate.
Turela automată comută între indentor și obiective, făcând succesiunea de poziționare, indentare și citire a indentării mai lină. Obiectivele 10x și 40x oferă măriri diferite în funcție de dimensiunea indentării și nivelul de detaliu necesar.
Etapa X-Y permite poziționarea probei cu un control mai mare, ceea ce este important atunci când măsurătorile trebuie efectuate în mai multe puncte. Când se testează straturile sau acoperirile întărite, mișcarea controlată a probei ajută la menținerea unei distanțe consistente între adâncituri.
Pregătirea corectă a probei este esențială pentru rezultate fiabile. Suprafața trebuie să fie plană, curată, stabilă și pregătită în concordanță cu testul care urmează să fie efectuat.
Microtestarele de duritate Vickers sunt utilizate pentru verificări ale pieselor și componentelor mici care necesită un nivel ridicat de precizie de măsurare, unde un test cu o sarcină mai mare ar putea fi prea invaziv sau nepotrivit pentru stratul evaluat. De asemenea, sunt potrivite pentru verificarea durității straturilor cementate, nitrurate, întărite la suprafață sau tratate termic.
Pentru acoperiri și depuneri de suprafață, sarcina trebuie selectată astfel încât adâncitura să rămână lizibilă fără a pătrunde excesiv în stratul analizat. Prin urmare, selecția încărcăturii și poziționarea de testare sunt esențiale.
Când un test Vickers necesită sarcini mai mari decât intervalul tipic de microduritate, Macro duritate Vickers pot fi luați în considerare testeri. Principiul de măsurare rămâne bazat pe citirea indentatorului și a indentației Vickers, dar domeniul de sarcină mai mare permite efectuarea testelor HV cu forțe mai mari.
Microtestarele de duritate Vickers rămân soluția cea mai potrivită atunci când este vorba despre verificare micro-indentări, straturi subtiri, zone localizate sau acoperiri. Macro-testarele de duritate Vickers sunt mai potrivite atunci când procedura necesită încărcări Vickers mai mari.
Micro-testarele de duritate Vickers sunt potrivite pentru laboratoarele de control al calității, departamentele de tratament termic, aplicațiile de cercetare și analiză a materialelor în care duritatea trebuie măsurată pe suprafețe mici folosind o metodă controlată și repetabilă.
Aplicații
- Măsurarea microdurității Vickers
- Teste de duritate HV pe piese metalice mici
- Verificări pe straturile de suprafață întărite
- Verificarea tratamentelor termice de suprafață
- Analiza acoperirilor și a depunerilor de suprafata
- Teste pe componente subțiri compatibile cu metoda Vickers
- Verificări ale pieselor mici
- Analiza de laborator a materialelor metalice
- Verificări de control al calității asupra componentelor care necesită o precizie ridicată
- Măsurători cu sarcini mici și adâncituri mici
- Utilizare în laboratoare și departamente de control al calității
Întrebări frecvente – Microtestere de duritate Vickers
Ce sunt testerele de duritate Vickers?
Sunt instrumente de laborator utilizate pentru măsurarea microdurității Vickers pe piese mici, straturi de suprafață și acoperiri prin aplicarea unor sarcini mici și măsurarea indentării lăsate de indentor.
Cum funcționează un test de microduritate Vickers?
Un indentor piramidal de diamant este aplicat pe suprafața probei cu o sarcină definită. După încercare, se măsoară diagonalele indentării, iar instrumentul calculează valoarea durității HV.
Când se folosește un micro-tester de duritate Vickers?
Este utilizat atunci când trebuie măsurate zone localizate, componente mici, straturi întărite sau acoperiri.
Care este diferența dintre un tester de duritate micro Vickers și un tester de duritate macro Vickers?
Un micro-tester de duritate Vickers funcționează cu sarcini mai mici și este potrivit pentru micro-indentări, straturi subțiri, acoperiri și zone localizate. Un macro-tester de duritate Vickers utilizează sarcini mai mari, menținând în același timp același principiu de măsurare bazat pe citirea indentatorului și a indentației Vickers.
Când ar trebui să fie selectat un tester de duritate micro Vickers sau un tester de duritate macro Vickers?
Un micro-tester de duritate Vickers este potrivit atunci când verificarea necesită sarcini mici și adâncituri mici. Un macro-tester de duritate Vickers este mai potrivit atunci când procedura necesită o sarcină Vickers mai mare, de exemplu 10 kgf sau 50 kgf, în funcție de modelul selectat.
Ce măsoară valoarea HV?
Valoarea HV exprimă duritatea Vickers calculată în funcție de sarcina aplicată și de mărimea adânciturii lăsate de indentor pe eșantion.
De ce se măsoară diagonalele de indentare?
Testul Vickers produce o adâncitură în formă de romb. Măsurarea diagonalelor determină dimensiunea acesteia și permite calcularea valorii durității.
Microscopul digital citește automat indentarea?
Da. Microscopul digital detectează valoarea indentării și o transferă instrumentului, care calculează automat duritatea.
La ce se folosește turela automată?
Turela automată facilitează comutarea între indentor și obiective, făcând succesiunea de poziționare, testare și citire a indentării mai ușoară.
Ce încărcături sunt disponibile?
Sarcinile disponibile depind de model. SAHVH-1B atinge 1 kgf, în timp ce SAHVH-2B extinde intervalul de până la 2 kgf, păstrând în același timp sarcinile mai mici utilizate pentru testele de microduritate.
Pentru ce se folosește timpul de stație reglabil?
Menține sarcina aplicată pe eșantion pentru o perioadă definită, permițând adaptarea testului la material și la procedura de control.
De ce este importantă pregătirea probei?
Suprafața trebuie să fie plană, curată și corect pregătită pentru a permite citirea clară a diagonalelor de indentare. Pregătirea inadecvată poate compromite măsurarea.
Pot fi verificate straturile de suprafață întărite?
Da. Microtestarele de duritate Vickers sunt potrivite în special pentru verificarea straturilor întărite, nitrurate, întărite la suprafață și tratate termic.
Pot fi măsurate acoperirile de suprafață?
Da, atunci când grosimea stratului de acoperire și sarcina selectată, permit o adâncime lizibilă care este în concordanță cu stratul analizat.
Ce accesorii opționale pot fi utile pentru aplicații specifice?
În funcție de eșantion, pot fi utile etaje dedicate, cleme pentru piese subțiri, fire sau geometrii specifice, precum și o cameră digitală și un software de măsurare.
Este microtesterul de duritate potrivit pentru controlul calității?
Da. Este potrivit pentru laboratoare de control al calității, departamente de tratament termic și activități de analiză a materialelor, în special atunci când măsurarea trebuie efectuată pe suprafețe mici.
