Micrometru cu filet

Micrometru cu filet

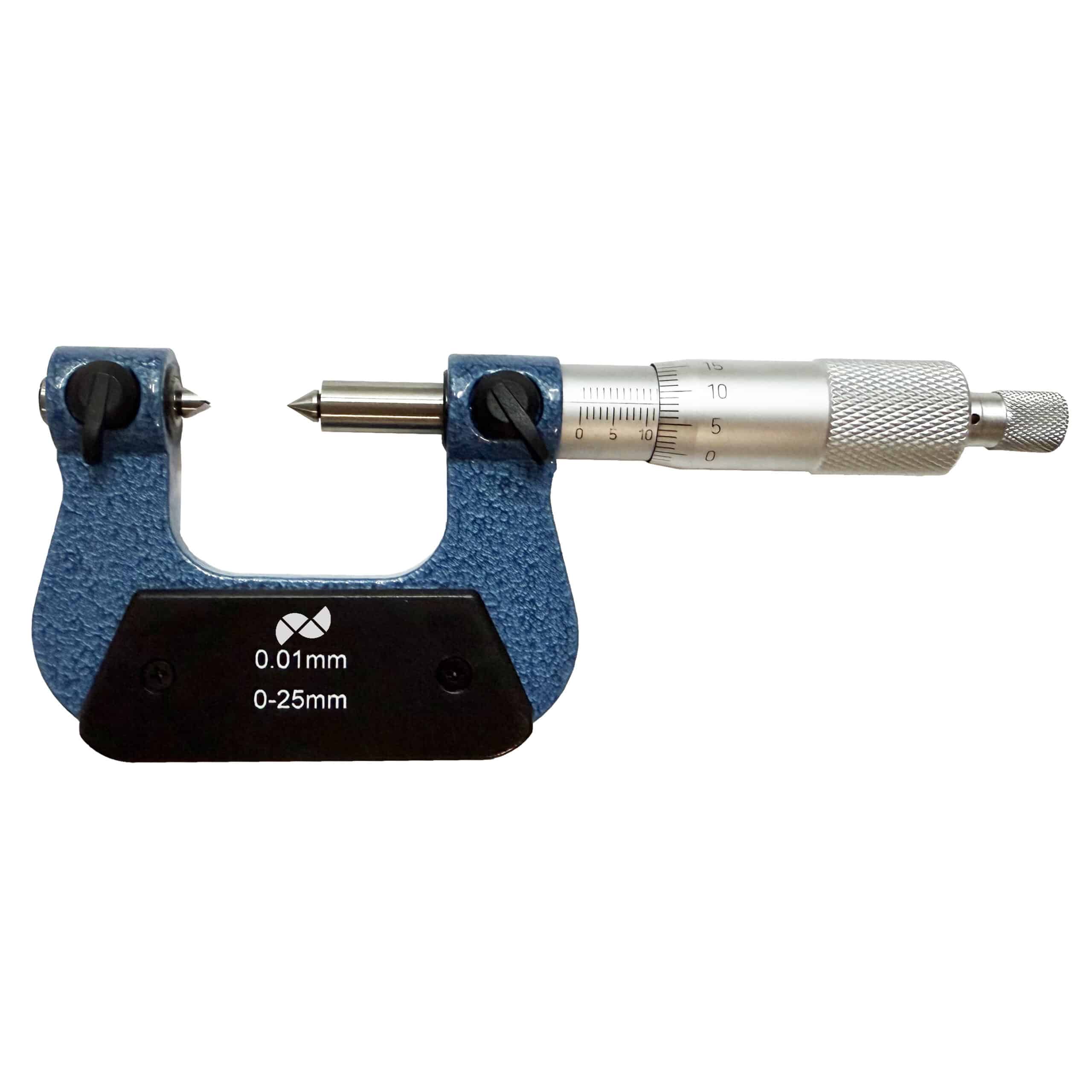

Acest micrometru filet șurub este un instrument de măsurare specific conceput pentru inspecția fire exterioare, dezvoltat pentru a efectua verificări dimensionale pe șuruburi, știfturi filetate și componente filetate folosind o geometrie de contact diferită de cea a unui micrometru de exterior standard. Este potrivit pentru atelierele mecanice, camerele de scule și departamentele de control al calității ori de câte ori inspecția filetului trebuie efectuată mai precis și în concordanță cu profilul real al filetului.

Spre deosebire de un micrometru tradițional, acest instrument funcționează cu nicovale interschimbabile dedicate, special conceput pentru a se potrivi cu forma firului. Această configurație îl face potrivit pentru inspectarea dimensiunilor funcționale ale filetelor exterioare, unde geometria contactelor de măsurare joacă un rol fundamental în obținerea unor inspecții fiabile.

Micrometrul este livrat cu nicovale metrice de 60°, potrivit pentru fire metrice. La cerere se poate livra și cu nicovale de 55° pentru Fire Whitworth. Navalurile sunt interschimbabile în funcție de tipul filetului și pasul, făcând instrumentul versatil pentru diferite cerințe de inspecție.

Din punct de vedere al construcției, acest micrometru prezintă a șurub micrometru călit și șlefuit, o caracteristică importantă pentru a asigura o mișcare lină și o bună repetabilitate în timpul inspecțiilor dimensionale. această rezoluție de 0,01 mm îl face potrivit pentru inspecții de o sută de milimetri, solicitate în mod obișnuit în multe aplicații de componente filetate.

Gama disponibilă acoperă dimensiuni de la 0-25 mm până la 175-200 mm, cu Progresie pas de 25 mm. Standardele de stabilire sunt furnizate începând cu interval 25-50 mm, în timp ce setul de nicovale metrice variază în funcție de domeniul de măsurare pentru a adapta instrumentul la filetul inspectat.

Din punct de vedere operațional, cel micrometru filet șurub este alegerea ideală ori de câte ori filetele externe trebuie inspectate folosind un instrument dedicat. Este deosebit de util pentru producători, inspectori și departamente de control al calității care lucrează cu componente filetate și care necesită o inspecție mai precisă a profilului filetului.

Aplicații

• Măsurarea filetelor exterioare
• Verificarea șuruburilor și știfturilor filetate
• Inspecții dimensionale în ateliere
• Inspecția componentelor filetate metrice și Whitworth
• Utilizare în camerele de scule și departamentele de control al calității
• Măsurători pe componente filetate cu pasuri diferite

Întrebări frecvente – Micrometru cu filet

Ce este un micrometru cu filet?
Este un instrument de măsurare conceput pentru verificarea filetelor exterioare pe șuruburi, știfturi și componente filetate, folosind nicovale dedicate potrivite cu geometria filetului.

Pentru ce este folosit un micrometru cu filet?
Este utilizat pentru inspecții dimensionale pe filete externe atunci când un micrometru exterior tradițional nu este potrivit pentru geometria componentei.

De ce nu este suficient un micrometru de exterior standard?
Deoarece la măsurarea filetelor exterioare geometria contactului este extrem de importantă. Un micrometru cu filet este proiectat special pentru a funcționa corect pe profilul filetului.

Pentru ce sunt folosite nicovalele într-un micrometru cu filet?
Navalurile adaptează suprafețele de contact ale instrumentului la forma firului. Sunt esențiale pentru efectuarea inspecțiilor în concordanță cu profilul filetului.

Acest micrometru este furnizat cu nicovale metrice?
Da, este furnizat cu nicovale metrice de 60° potrivite pentru filete metrice.

Sunt disponibile și nicovalele de 55°?
Da, la cerere instrumentul poate fi furnizat și cu nicovale de 55° pentru fire Whitworth.

Sunt nicovalele interschimbabile?
Da, nicovalele sunt interschimbabile în funcție de tipul filetului și pasul, permițând adaptarea instrumentului la diferite cerințe de inspecție.

Ce rezoluție are acest micrometru cu filet?
Rezoluția este de 0,01 mm, ceea ce îl face potrivit pentru inspecții de o sută de milimetri pe filete externe.

Ce intervale de măsurare sunt disponibile?
Gama disponibilă acoperă dimensiuni de la 0-25 mm până la 175-200 mm, cu trepte de progresie de 25 mm.

Când sunt furnizate standardele de stabilire?
Standardele de reglare sunt furnizate începând cu domeniul de măsurare 25-50 mm.

În ce aplicații poate fi util acest micrometru?
Poate fi util în producția mecanică, controlul calității și toate aplicațiile care implică șuruburi filetate, știfturi și componente filetate externe.

Cui este destinat acest instrument?
Este destinat atelierelor, camerelor de scule, departamentelor de producție și mediilor de control al calității care necesită un instrument dedicat pentru inspecția externă a filetului.

Care sunt cele mai frecvente greșeli la măsurarea firelor cu un micrometru?
Cele mai frecvente greșeli sunt selectarea nicovalelor necorespunzătoare, contactul incorect pe profilul filetului și suprafețele de măsurare murdare.

Specificații tehnice
