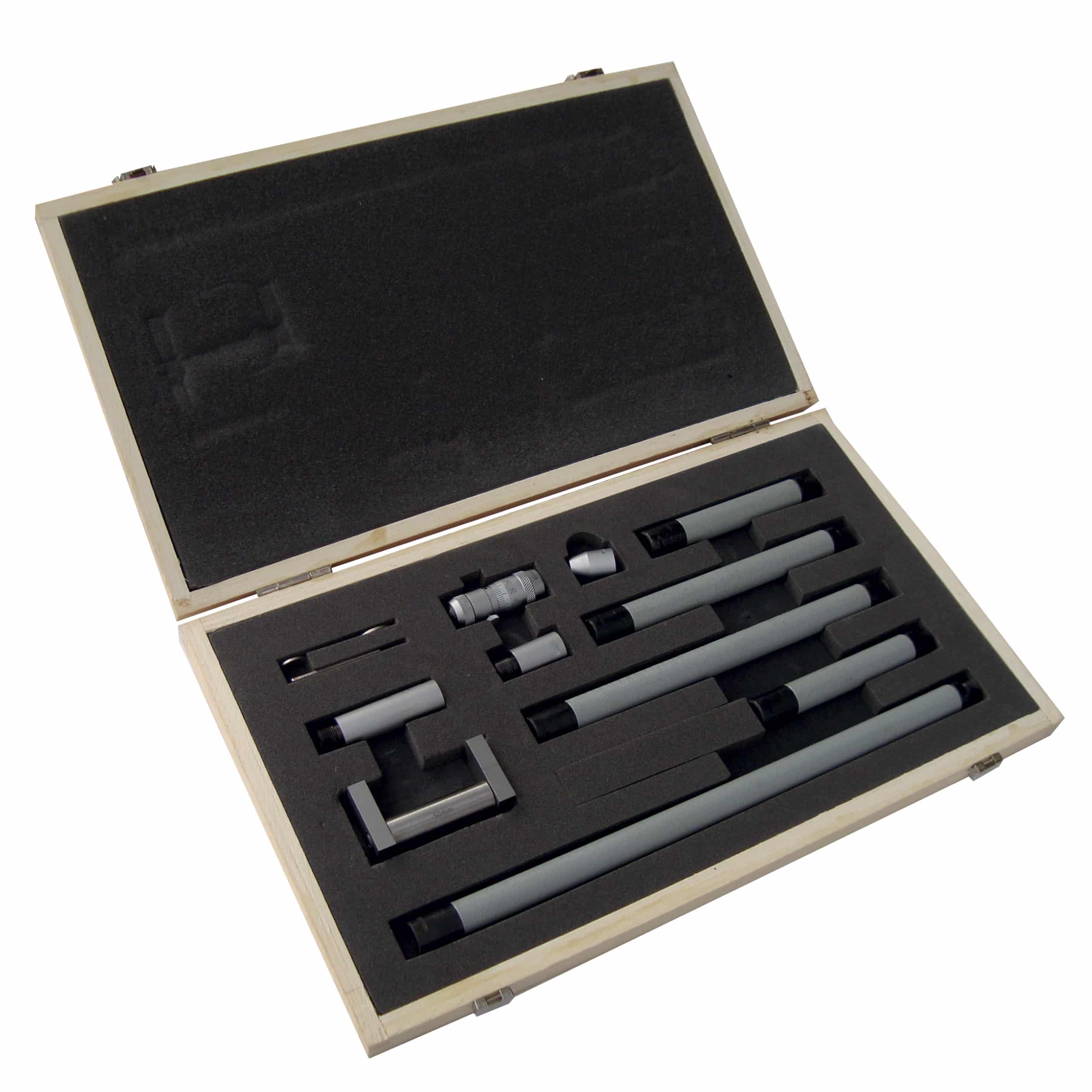

Micrometru de interior cu tijă de prelungire

Micrometru de interior cu tijă de prelungire

Acest micrometru interior cu tijă de prelungire este un instrument de măsurare conceput pentru verificare diametrele interne și dimensiuni interioare pe domenii de măsurare foarte largi. Unul dintre principalele sale avantaje este posibilitatea acoperirii unui numar mare de domenii de masura cu un singur sistem, prin simpla asamblare a tijelor în funcție de dimensiunea de verificat. Acest lucru face instrumentul deosebit de practic atunci când diferite diametre interne trebuie inspectate fără a utiliza mai multe instrumente separate, contribuind la optimizarea atât a echipamentului de măsurare, cât și a costurilor de operare aferente.

Principiul de funcționare se bazează pe a cap micrometru pe care sunt conectate tije de prelungire de lungimi diferite. În acest fel, domeniul de măsurare poate fi configurat în funcție de dimensiunea interna de măsurat, fără a fi nevoie de un instrument diferit pentru fiecare interval. Această modularitate este exact ceea ce face ca micrometru interior cu tijă de prelungire o soluție practică pentru aplicații care implică diametre interne foarte diferite. În unele aplicații, acest instrument este denumit și micrometru interior tip tijă.

Instrumentul poate fi folosit și pentru inspecții de ovalitate, efectuând verificări în mai multe poziții ale diametrului interior și comparând valorile obținute.

Acest cap micrometru este elementul de bază al sistemului, în timp ce tijele permit extinderea progresivă a domeniului de măsurare. Această configurație este deosebit de utilă la verificarea găurilor, a scaunelor interne și a diametrelor interne mari, deoarece permite adaptarea instrumentului în funcție de dimensiunea de verificat.

Această rezoluție de 0,01 mm plasează acest instrument în categoria micrometrelor interioare cu citire a sutei, potrivite pentru inspecțiile dimensionale solicitate în mod obișnuit în multe aplicații mecanice. Prezența unor contacte de carbură contribuie de asemenea la asigurarea unei bune continuități de utilizare și a unei rezistențe corespunzătoare la uzură a suprafețelor de măsurare.

Gama disponibilă acoperă capacități de măsurare foarte largi: configurațiile încep de la 50-250 mm și se extind până la 1000-3000 mm, cu diferite compoziții de tijă în funcție de versiunea selectată. Acest lucru permite folosirea aceluiași principiu de măsurare atât pentru inspecții interne de dimensiuni medii, cât și pentru dimensiuni interioare foarte mari, unde posibilitatea de alcătuire a domeniului de măsurare devine un real avantaj operațional.

Setul include și un setare master pentru reglarea zero a capului micrometrului, util pentru reglarea corectă a instrumentului înainte de măsurare. Când micrometrul este asamblat cu tije de prelungire, se recomandă să verificați măsurarea generală înainte de a continua cu componenta. În această fază, a comparator de bloc de măsurare devine deosebit de utilă, deoarece permite crearea unei referințe stabile folosind blocuri de măsurare și ajută la verificarea corectă a micrometrului asamblat înainte de inspecție.

Din punct de vedere operațional, aceasta micrometru interior cu tijă de prelungire este destinat atelierelor, sălilor de scule și departamentelor de control al calității care au nevoie să efectueze măsurători interne pe game variabile sau foarte largi cu o soluție de măsurare modulară. Este potrivit în special acolo unde flexibilitatea configurației, domeniile extinse de măsurare și capacitatea de a adapta instrumentul la dimensiunea internă necesară sunt importante.

Aplicații

• Măsurarea diametrelor interne pe game largi
• Inspecții dimensionale în ateliere
• Verificarea găurilor și a scaunelor interioare
• Măsurarea dimensiunilor interne mari
• Verificarea ovalității pe diametre interne
• Utilizare în camerele de scule și departamentele de control al calității
• Verificarea dimensiunilor interioare extinse

Întrebări frecvente – Micrometru de interior cu tijă de prelungire

Ce este un micrometru interior cu tijă de prelungire?
Este un instrument de măsurare interioară compus dintr-un cap micrometru și mai multe tije de extensie care pot fi combinate împreună pentru a acoperi diferite domenii de măsurare.

Pentru ce este folosit un micrometru de interior cu tije de prelungire?
Este utilizat pentru verificarea diametrelor interne și a dimensiunilor interne pe domenii de măsurare foarte largi folosind o configurație modulară adaptabilă la măsurarea necesară.

Cum funcționează un micrometru interior cu tije de prelungire?
Instrumentul pornește de la un cap micrometru și se adaugă tijele necesare pentru a ajunge la intervalul de măsurare necesar. În acest fel instrumentul poate fi configurat în funcție de dimensiunea interioara care trebuie verificata.

Ce este capul micrometrului?
Este elementul de bază al instrumentului de la care începe măsurarea și pe care sunt conectate tijele de prelungire.

De ce să alegeți un micrometru interior cu tije de extensie în loc de instrumente multiple separate?
Deoarece permite acoperirea multor domenii interne de măsurare diferite folosind un singur sistem de măsurare. Acest lucru este util mai ales atunci când mai multe dimensiuni trebuie verificate fără a gestiona mai multe instrumente dedicate.

Acest instrument poate fi folosit și pentru inspecția ovalității?
Da, instrumentul poate fi folosit și pentru inspecții de ovalitate, efectuând măsurători în diferite poziții ale diametrului intern și comparând valorile obținute.

Ce rezoluție are acest micrometru interior?
Rezoluția este de 0,01 mm, ceea ce face instrumentul potrivit pentru inspecții interne cu o sută de lectură.

Care este scopul contactelor din carbură?
Contactele din carbură ajută la asigurarea unei bune rezistențe la uzură și a continuității utilizării, mai ales atunci când instrumentul este utilizat frecvent.

Ce intervale de măsurare sunt disponibile?
Configurațiile disponibile includ 50-250 mm, 50-600 mm, 50-1000 mm, 50-1500 mm, 150-2000 mm și 1000-3000 mm, fiecare având o compoziție de tijă dedicată.

Instrumentul include o referință de setare pentru ajustarea la zero?
Da, setul include un set master pentru reglarea la zero a capului micrometrului.

Cum ar trebui să fie verificată măsurarea unui micrometru interior cu tije de prelungire înainte de măsurarea componentei?
Când instrumentul este asamblat cu mai multe tije, se recomandă verificarea dimensiunii obținute folosind o referință stabilă înainte de a trece la componentă.

Care este scopul unui comparator de bloc de măsurare în această aplicație?
Este folosit pentru a crea o referință de măsurare stabilă cu blocuri de măsurare, utilă pentru verificarea micrometrului asamblat înainte de inspecție.

Este acest instrument potrivit pentru domenii de măsurare foarte mari?
Da, unul dintre principalele sale puncte forte este posibilitatea de a atinge dimensiuni de până la 3000 mm folosind compoziția tijei concepută pentru intervalul necesar.

Cui este destinat acest micrometru de interior?
Este destinat atelierelor, sălilor de scule și departamentelor de control al calității care au nevoie să efectueze măsurători interne pe game variabile sau foarte largi cu o soluție de măsurare modulară.

Care sunt cele mai frecvente greșeli la utilizarea unui micrometru de interior cu tije de extensie?
Cele mai frecvente greșeli sunt asamblarea incorectă a tijei, verificarea insuficientă a referințelor înainte de măsurare, suprafețele de contact murdare și o configurație nepotrivită pentru dimensiunea interioară care se verifică.
