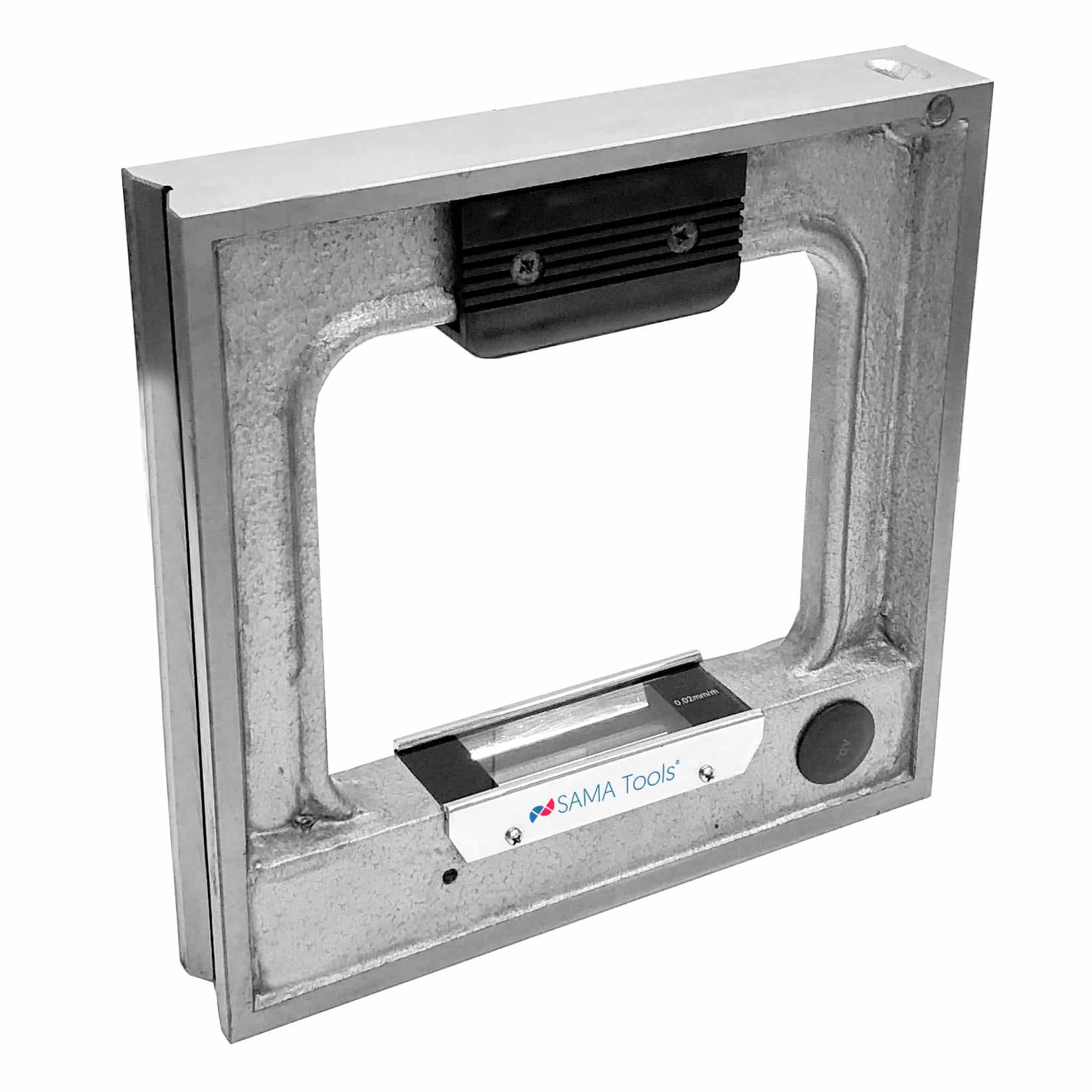

Nivela cu burla cadru

Nivela cu burla cadru

Acest nivela cu burla cadru este un instrument de control utilizat pentru verificarea orizontalității, verticalității și alinierii corecte a ghidajelor, glisierelor și referințelor mecanice. Forma cadrului său îl face deosebit de util atunci când inspecțiile trebuie efectuate atât pe suprafețe orizontale, cât și pe cele verticale, menținând în același timp un instrument stabil și o referință fiabilă.

În aplicațiile mecanice, a nivela cu burla cadru este utilizat în principal pentru verificarea ghidajelor mașinilor-unelte și a altor structuri mecanice unde trebuie verificată comportarea corectă a sistemelor de alunecare. Folosit în mai multe poziții de-a lungul căii de ghidare, ajută la verificarea variației nivelului și la identificarea posibilelor probleme de aliniere sau defecte geometrice de-a lungul traseului de deplasare.

O caracteristică importantă a acestui instrument este prezența 2 fețe prismatice și 2 fețe plane. Această configurație extinde posibilitățile de sprijin și face nivelul potrivit pentru inspecții pe diferite referințe, nu numai pe suprafețe plane, ci și pe geometrii mecanice care necesită un contact mai ghidat. Suprafețele de pământ ajută la menținerea contactului corect în timpul inspecției, ceea ce este esențial atunci când lucrați cu sensibilitate ridicată.

Instrumentul include și a maner izolat termic, util pentru reducerea transferului de căldură de la mâna operatorului către instrument în timpul utilizării. Acest lucru este important în inspecțiile mai sensibile, deoarece ajută la păstrarea stabilității citirii și sprijină o utilizare mai corectă din punct de vedere operațional.

Această sensibilitate 0,02 mm/m face ca acest nivel să fie potrivit pentru inspecții în care chiar și micile variații trebuie citite cu atenție. Din acest motiv, nu este o nivelă cu bulă de atelier generică, ci un instrument tehnic pentru inspecții mai rafinate precum instalarea, revizia geometrică, inspecția periodică și verificarea ghidajelor și glisierelor.

Din punct de vedere al aplicației, cel nivela cu burla cadru este foarte util pentru verificarea ghidajelor orizontale și verticale, glisierelor, patului mașinii, structurilor de susținere și referințelor mecanice care trebuie să mențină alinierea geometrică corectă. De asemenea, este practic în timpul operațiunilor de întreținere și realiniere, atunci când este necesar să se înțeleagă dacă o mașină sau o structură încă funcționează în condițiile cerute.

Un alt avantaj al formei cadrului este caracterul practic în timpul inspecțiilor încrucișate. Instrumentul poate fi folosit pentru a verifica în mod constant atât componentele orizontale, cât și cele verticale, ceea ce este util atunci când se lucrează la mașini-unelte, ghidaje și sisteme de culisare unde ambele condiții sunt importante.

Nivelul este disponibil în 150 × 150 mm, 200 × 200 mm și 250 × 250 mm dimensiuni, toate cu Sensibilitate 0,02 mm/m. Acest lucru permite selectarea celei mai potrivite versiuni în funcție de dimensiunea referinței care trebuie verificată și de spațiul de inspecție disponibil.

Pe scurt, cel nivela cu burla cadru este o soluție puternică pentru utilizatorii care au nevoie să verifice ghidaje și glisiere cu un instrument tehnic stabil, potrivit pentru inspecțiile de orizontalitate și verticalitate pe referințe mecanice de precizie.

Aplicații

• Verificarea ghidajelor pentru mașini-unelte
• Verificarea orizontalitatii și verticalitatii culisoarelor mecanice
• Inspecția geometrică a toboganelor, băncilor și patului mașinilor
• Verificarea structurilor mecanice în timpul instalării și întreținerii
• Verificarea referințelor de teren plan și prismatic
• Atelier, scule și inspecții de control al calității
• Inspecții în timpul realinierii mașinii și revizuirii geometrice

Întrebări frecvente – Nivelă cu burlă cadru

Ce este o nivelă cu cadru?
Este un instrument de control folosit pentru verificarea nivelului și înclinării pe referințe mecanice, cu o formă de cadru care permite inspecții atât pe orizontală, cât și pe verticală.

La ce se folosește o nivelă cu cadru?
Este utilizat pentru verificarea alinierii ghidajelor, glisierelor și suprafețelor mecanice unde trebuie verificată orizontalitatea și verticalitatea.

De ce este util pe ghidajele mașinilor-unelte?
Deoarece ajută la verificarea comportamentului căii de ghidare de-a lungul traseului său de deplasare și la identificarea variațiilor care pot indica probleme de aliniere sau defecte geometrice.

Ce înseamnă 2 fețe prismatice și 2 fețe plane?
Înseamnă că instrumentul oferă mai multe suprafețe de sprijin, utile pentru adaptarea la diferite referințe mecanice și pentru asigurarea contactului corect în timpul inspecției.

Care este avantajul formei cadrului în comparație cu o nivelă cu bulă de aer liniară?
Forma cadrului este deosebit de practică atunci când inspecțiile trebuie efectuate atât pe referințe orizontale, cât și pe verticale, menținând în același timp un suport stabil.

Ce înseamnă sensibilitate de 0,02 mm/m?
Indică sensibilitatea nivelului la înclinarea citirii și este potrivit pentru inspecțiile tehnice unde trebuie detectate chiar și mici abateri.

Pentru ce inspecții este cel mai des folosit?
Este utilizat în principal pe ghidaje pentru mașini-unelte, glisiere mecanice, paturi de mașini și structuri care necesită verificări precise ale nivelului.

Se foloseste numai pe masini-unelte?
Nu, poate fi folosit și pe alte structuri mecanice unde trebuie verificată alinierea corectă a suprafețelor și al glisierelor.

De ce sunt importante suprafețele solului?
Acestea ajută la asigurarea unui suport corect și repetabil, care este esențial pentru un instrument sensibil destinat inspecțiilor precise.

Ce dimensiuni sunt disponibile?
Nivelul este disponibil în dimensiunile 150 × 150 mm, 200 × 200 mm și 250 × 250 mm.

Cum ar trebui să fie selectată dimensiunea corectă?
Versiunile mai mici sunt practice în spații înguste sau pe referințe compacte, în timp ce versiunile mai mari sunt mai convenabile pe suprafețe mai largi.

Ce greșeli obișnuite ar trebui evitate atunci când utilizați o nivelă cu bulă de aer cu cadru?
Greșelile frecvente includ plasarea instrumentului pe suprafețe murdare sau bavuri, folosirea lui pe referințe necurate sau citirea bulei înainte ca instrumentul să se stabilească corect.

Specificații tehnice
