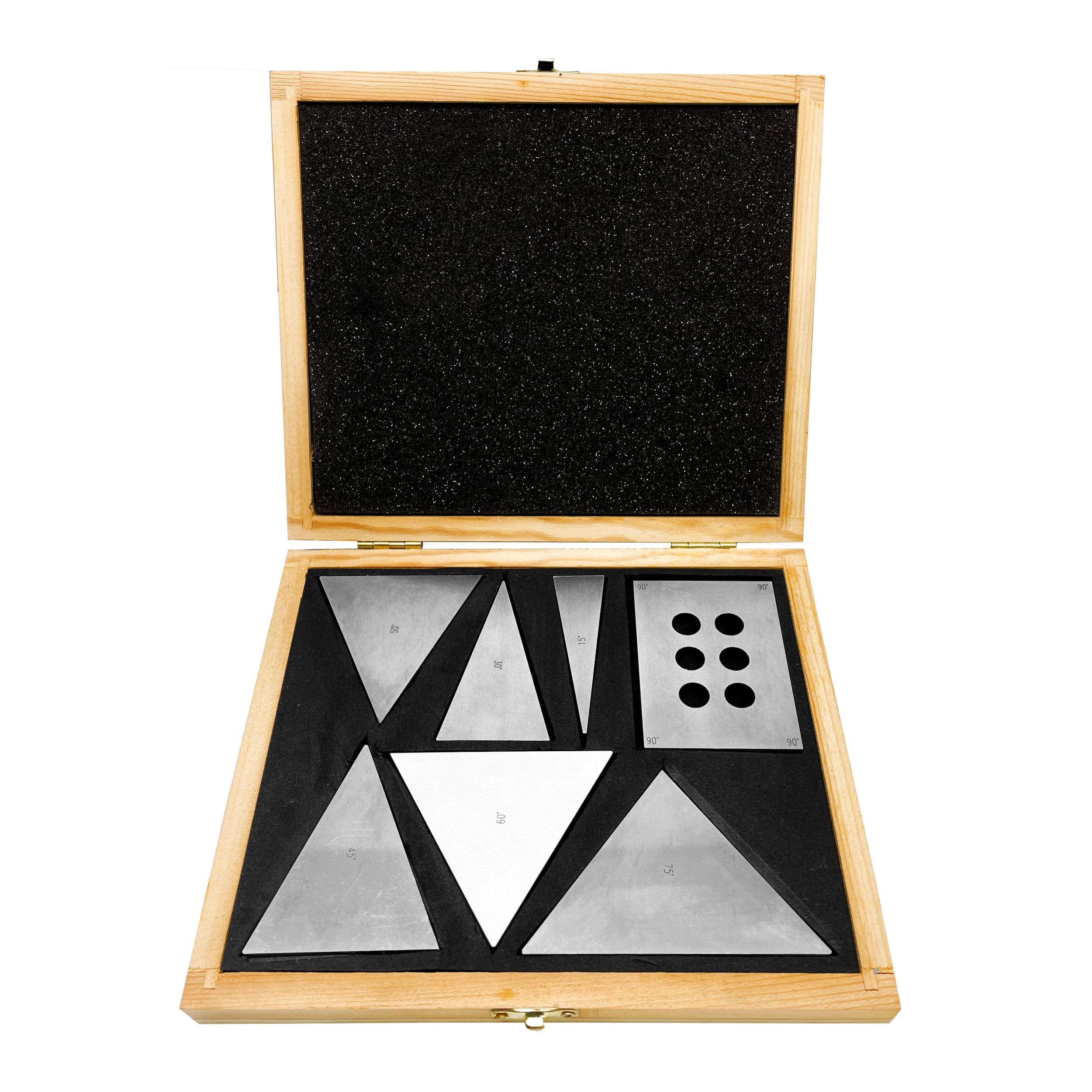

Acești setați blocuri de măsurare a unghiului, este un set de standarde de referință unghiulare utilizate în aplicații de metrologie și control al calității ori de câte ori este necesar să se stabilească, să verifice, să se calibra sau să se compare un unghi cunoscut rapid și repetat. Setul include 7 blocuri cu următoarele valori:15°10’, 30°20’, 45°30’, 50°00’, 60°40’, 75°50’ și 90°00’.

Sunt potrivite în special pentru inspecția instrumentelor și echipamentelor în care verificarea unghiulară este esențială, cum ar fi goniometre și alte instrumente de măsurare a unghiurilor.

Una dintre cele mai utile caracteristici ale acestor standarde de referință este posibilitatea de a combina mai multe elemente împreună pentru a obține unghiuri diferite de valorile nominale ale blocurilor individuale.

Setul de 7 piese reprezintă, prin urmare, o soluție practică pentru inspecțiile unghiulare de rutină, fără a fi nevoie să efectuați calcule folosind o bară sinusoidală de fiecare dată. În ateliere și laboratoare de metrologie, acestea sunt utilizate în mod obișnuit atât pentru inspecție directă în unghi și ca standarde de referință pentru calibrarea și verificarea instrumentelor de măsurare unghiulară.

Datorită prezenței lui Bloc de 90°, setul poate fi folosit și ca referință pătrată de bază pentru sarcinile de inspecție pe perpendicularitate și pentru crearea unor configurații unghiulare mai mari sau complementare cu valorile obținute cu ajutorul blocurilor intermediare. Utilizarea blocurilor de măsurare a unghiurilor este, prin urmare, o soluție practică pentru configurarea rapidă a unghiurilor cunoscute și pentru inspecția instrumentelor destinate verificării unghiurilor geometrice.

Aplicații

• Verificarea și inspecția unghiurilor cunoscute
• Calibrarea și inspecția goniometrelor și instrumentelor de măsurare unghiulară
• Instalarea echipamentelor și a instalațiilor înclinate în ateliere
• Inspecții geometrice în laboratoarele de metrologie și departamentele de control al calității

Întrebări frecvente – Setați blocuri de măsurare unghiulară

Ce sunt blocurile unghiulare?
Sunt standarde de referință utilizate pentru a genera sau verifica unghiuri cunoscute în aplicațiile de inspecție geometrică și de verificare a instrumentelor de măsurare unghiulară.

Pentru ce sunt folosite blocurile de gabarit unghiular?
Acestea sunt utilizate pentru a inspecta, compara și seta valorile unghiulare rapid și repetat ori de câte ori este necesară o referință unghiulară fixă și fiabilă.

Cu ce instrumente sunt cele mai des folosite?
Sunt utilizate în principal pentru inspecția și verificarea goniometrelor și a altor instrumente în care măsurarea unghiului este o cerință funcțională.

Blocurile de gabarit unghiular pot fi combinate împreună?
Da, pot fi combinate împreună pentru a obține valori unghiulare diferite de valorile nominale ale blocurilor individuale, mărind flexibilitatea aplicației.

De ce să folosiți blocuri de măsurare unghiulară în loc de bară sinusoidală?
În multe operațiuni practice de inspecție, acestea permit o muncă mai rapidă și mai directă, mai ales atunci când valorile unghiulare recurente trebuie verificate fără a pregăti configurații de bare sinusoidale de fiecare dată.

Setul este potrivit doar pentru măsurare sau și pentru calibrare?
Este potrivit atât pentru inspecție, cât și pentru calibrarea sau verificarea instrumentelor de măsurare unghiulară ori de câte ori este necesară o referință unghiulară cunoscută.

Ce unghiuri sunt incluse în set?
Setul include următoarele valori: 15°10’, 30°20’, 45°30’, 50°00’, 60°40’, 75°50’ și 90°00’.
