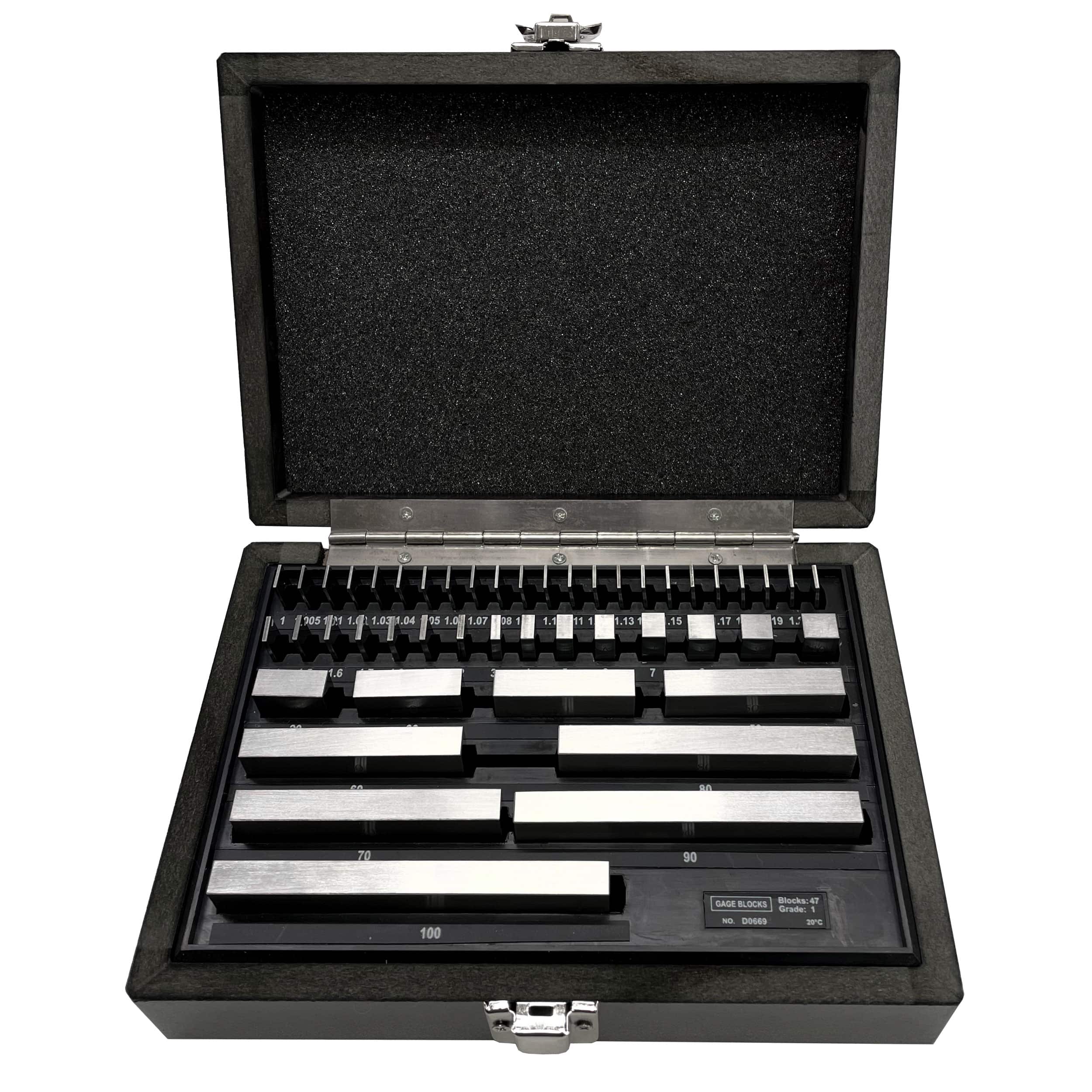

Set de blocuri de gabarit din oțel
Seturi de blocuri de calibru din oțel, cunoscut și ca seturi de blocuri de gabarit sau Seturi de blocuri de calibru Johnson, sunt standarde de precizie a lungimii utilizate în aplicații de metrologie și control al calității pentru inspecția dimensională, calibrarea instrumentelor de măsură și verificarea acurateței dimensionale în procesele de fabricație. Seturile disponibile includ configurații cu 32, 47, 87, 103 și 122 piese, în nota 0 și nota 1.
Spre deosebire de blocurile cu un singur calibru, seturi de blocuri de gabarit permit acoperirea unui domeniu larg de măsurare datorită unei compoziții bazate pe progresii dimensionale care fac posibilă obținerea a numeroase dimensiuni intermediare cu un număr limitat de elemente. Această caracteristică le face deosebit de versatile în laboratoarele de calibrare și mediile de producție.
Una dintre caracteristicile cheie ale cale de măsură este posibilitatea de a le stoarce împreună pentru a obține combinații dimensionale plecând de la un număr redus de elemente. Această proprietate le face extrem de versatile pentru operațiunile de inspecție și calibrare dimensională, permițând crearea de mai multe dimensiuni intermediare conform cerințelor aplicației.
Aceste seturi de 32, 47, 87, 103 și 122 de piese sunt concepute pentru a satisface diferite cerințe de aplicare: de la aplicații esențiale până la seturi complete potrivite pentru laboratoare și departamente de calitate care necesită o mai mare flexibilitate în compoziția dimensională. Fișa tehnică detaliază compoziția fiecărui set, cu pași diferențiați de progresie permițând construirea dimensiunilor nominale cu o utilizare practică ridicată.
Caracteristicile dimensionale și metrologice sunt conforme ISO 3650.
Fișa tehnică include toleranțe de planeitate și caracteristici metrologice la 20 °C pentru diferitele grade.
În special:
- Gradul 1 pentru calibrarea instrumentelor precum șublere și micrometre
• Gradul 0 pentru utilizare în medii climatizate și laboratoare de metrologie
Seturi de blocuri de calibru din oțel sunt utilizate pe scară largă ca standarde metrologice de referință pentru inspecția instrumentelor de măsurare, verificarea dimensională și activitățile de calibrare în medii industriale și metrologice.
cale de măsură poate fi folosit și impreuna cu împachetatoare de blocuri, accesorii care permit asamblarea mai multor elemente în combinații stabile și precise de lungime pentru aplicații de inspecție dimensională. Această configurație le face potrivite pentru măsurători interne și externe și deosebit de eficiente pentru calibrarea instrumentelor de măsurare, cum ar fi șublere, micrometre, diametru cadran și alte dispozitive de măsurare.
La cerere, seturile pot fi furnizate cu un raport de calibrare sau certificat ACCREDIA.
Aplicații
- Inspecție dimensională folosind standarde de lungime de precizie
- Calibrarea și verificarea șublerelor, micrometrelor și a altor instrumente de măsură
- Utilizare în laboratoarele de metrologie și departamentele de control al calității
- Crearea dimensiunilor nominale prin stoarcerea mai multor blocuri de calibre
- Standarde metrologice de referință pentru inspecții precise ale producției
Întrebări frecvente – Seturi de blocuri de calibru din oțel
Ce sunt seturile de blocuri de măsurare?
Seturile de blocuri de măsurare sunt standarde de precizie a lungimii utilizate pentru inspecția dimensională și calibrarea instrumentelor de măsurare, cum ar fi șublere, micrometre și diametre cu cadran.
Pentru ce sunt folosite seturile de blocuri de măsurare?
Ele sunt utilizate pentru calibrarea și inspecția instrumentelor de măsurare și pentru crearea standardelor de lungime de precizie prin combinarea mai multor blocuri de măsurare împreună.
Care este diferența dintre blocurile de un singur calibru și seturile de blocuri de calibru?
Blocurile cu un singur calibru sunt potrivite pentru dimensiuni specifice, în timp ce seturile permit o gamă largă de combinații dimensionale datorită prezenței mai multor elemente.
Câte piese poate include un set de blocuri de măsurare?
Seturile sunt disponibile în diferite configurații, inclusiv 32, 47, 87, 103 și 122 de piese, pentru a se potrivi diferitelor cerințe de măsurare.
Blocurile de măsurare pot fi combinate împreună?
Da, pot fi stoarse împreună pentru a obține combinații dimensionale multiple și pentru a crea dimensiuni nominale diferite.
Pot fi folosite cu dispozitive de ambalare a blocurilor?
Da, atunci când sunt combinate cu dispozitive de ambalare a blocurilor, acestea permit asamblarea standardelor de lungime stabile de precizie pentru măsurători interne și externe și calibrarea instrumentului.
Care este diferența dintre nota 0 și nota 1?
Gradul 1 este destinat pentru calibrarea instrumentelor de măsură, în timp ce gradul 0 este conceput pentru utilizare în medii climatizate și laboratoare de metrologie.
Seturile de blocuri de măsurare respectă un standard?
Da, caracteristicile dimensionale și metrologice sunt conforme cu ISO 3650.
Sunt disponibile cu certificare?
Da, la cerere seturile pot fi furnizate cu un raport de calibrare sau certificat ACCREDIA.
Ce sunt seturile de blocuri de calibru certificate?
Seturile de blocuri de calibre certificate sunt seturi furnizate cu un raport de calibrare sau certificat ACCREDIA care confirmă caracteristicile lor dimensionale și metrologice. Sunt utilizate acolo unde trasabilitatea și conformitatea sunt necesare în procesele de control al calității și calibrare.
Când este de preferat să achiziționați un set în loc de blocuri cu un singur calibru?
Un set de blocuri de măsurare este recomandat atunci când sunt necesare un domeniu larg de măsurare și combinații dimensionale multiple. Seturile sunt potrivite în special pentru laboratoarele de metrologie și departamentele de calitate care efectuează inspecții și etalonări pe dimensiuni variabile.
În ce aplicații industriale se folosesc cel mai frecvent seturile de blocuri de măsurare?
În mediile industriale, blocurile de măsurare sunt utilizate pe scară largă atât în laboratoarele de metrologie, cât și direct în producție ca standarde de referință pentru inspecția instrumentelor de măsurare și verificarea dimensională a pieselor mecanice. Ele sunt utilizate ori de câte ori sunt necesare standarde de referință de măsurare fiabile pentru a menține calitatea procesului sub control.
